ワイヤレスモジュールについて

近年、WiFiやBluetoothに加え、LoRa®などの新しい通信規格がリリースされ、それに伴うデバイス開発が盛んになってきています。
当社ではドイツIMST GmbH社製品を中心とした、LoRaなどのLPWA(Low Power Wide Area)ワイヤレスモジュールややWireless M-Busなどの開発者向けデバイスをご用意しております。
スマートメータやIoT時代の新しいソリューションにご活用頂けます。


LoRa - Wireless M-Bus

製品一覧


外観写真 型番 主な仕様 データシート
iU880B_LR

iU880B

Long Range USBアダプタ

特徴
コンパクトでローコストなUSBスティック型ロングレンジ通信モジュールです。Semtech® Corporation製の新型LoRa® SX1272トランシーバとパワフルなCortex® M3コントローラの組み合わせにより、868 MHz帯で動作します。

主な仕様
動作電圧    :USB (typ. 5 V)
動作温度範囲  :-40℃〜+85℃
外形寸法(LxWxH):64 x 25.5 x 13 mm
RF出力(max)  :+18 dBm (EIRP)
MCU      :Cortex M3
インターフェイス:
 FTDI-USB for Windows (VCP), Linux, MAC
ソフトウェア  :
 WiMOD LR Studio, DLL, Firmware, Bootloader,
 Update Tool

Data Sheet
iM871A

iM871A

ワイヤレスM-Bus USBアダプタ

特徴
ハイパフォーマンスなワイヤレスM-BusモジュールiM871AをベースにしたUSBアダプタタイプのワイヤレスM-Busアダプタです。 本製品はローコストで水、熱、電気、ガス等などのスマートメータアプリケーションを一般的なノートPCなどで実現できるソリューションをご提供します。 通信距離は直線見通し距離で約500mとなります。

主な仕様
周波数範囲  :863 MHz〜870 MHz
RF出力(typ.) :+10 dBm (EIRP)
レシーバ感度 :〜-110 dBm
データレート :4.8 kbps, 32.768 kbps, 100 kbps
動作電圧   :4.4 V 〜 5.25 V
動作電流(typ.):37 mA (RX)typ., 60 mA (TX @ +10dBm)
アンテナ   :内蔵チップアンテナ
寸法(LxWxH) :46 x 20 x 11 mm
動作温度範囲 :-20℃〜+70℃
インターフェイス:
USB 2.0 compliant USB to UART Bridge
Virtual COM Portドライバ for Microsoft Windows, Windows CE, Linux (www.silabs.com)

Coming Soon
iM880B-L

iM880B-L

LoRa® Radioモジュール

特徴
コンパクトでローコストなUSBスティック型ロングレンジ通信モジュールです。Semtech® Corporation製の新型LoRa® SX1272トランシーバとパワフルなCortex® M3コントローラの組み合わせにより、868 MHz帯で動作します。
本製品は表面実装デバイスの様にハンダ付けにて実装が可能な事が大きな特徴です。
RF出力+14 dBmでは自由空間での通信距離は約14 kmにも及びます。

主な仕様
周波数範囲  :SRD Band 863 〜 870 MHz
変調方式   :LoRaR Spread-Spectrum
高周波出力  :〜+19 dBm
レシーバ感度 :
-138 dBm (SF 12; SB 125 kHz, CR 4/6)
-134 dBm (SF 12; SB 250 kHz, CR 4/6)
-128 dBm (SF 12; SB 500 kHz, CR 4/6)
RFデータレート:0.24 〜 37.5 kbps, 250kbps FSK変調
飛距離    :〜15,000 m(直線距離)
動作電圧   :2.4 V 〜 3.6 V
消費電流   :
< 1.8 μA (module in sleep, RTC running)
11 mA (Rx)118 mA (Tx @ 3.0 V/ +19 dBm)
インターフェイス:UART, SPI *, I2C *, RF (LoRaR)
I/O:デジタルI/O, アナログ入力
寸法(LxWxH) :20 x 25 x 3.3 mm
動作温度範囲 :-40℃〜+85℃
各種認証   :
 Prequalified according to ETSI EN 300 220
 LoRaWAN™ certifiediM880B passed the Objenious
 interoperability test

Data Sheet
WiMODino

WiMODino™

LoRaWAN® Radioモジュール

特徴
本製品はIMST社初のLoRaWAN®認証取得したパワフルなプラットフォームモジュール製品です。LoRaWAN®に関する知識を多く必要とせず、LoRaWAN®に接続する事ができます。

主な仕様
動作電圧   :9〜24 V
USB電圧   :4.5〜5.5 V
消費電流   :19 mA (typ.)
変調     :LoRa®変調
デジタルI/O :14 pin
PWM出力  :12 アナログI/Oピン:6+1 DAC
外部ストレージ:microSDカードホルダ
アンテナ   :U.FL.アンテナコネクタ
Arduino-Zeroハードウェア・ソフトウェア互換
LoRaWAN™  : V1.0.1互換
ESD(接触) :±4 kV
ESD(気中) :±8 kV
外形寸法   :54x69x15 mm
各種認証   :
 DIN EN 61000-4-2:2009
 DIN EN 61000-4-3:2011
 EN 55022:2011
 ETSI EN300 220-2 V3.1.1
 ETSI EN300 328 V2.1.1

Data Sheet
iC880A-SPI

iC880A-SPI

LoRa®コンセントレータ

特徴
本製品はスマートメータやIOT、M2Mアプリケーションなど幅広い分野をターゲットにしたモジュールです。RFフロントエンドへのゲートウェイとして組み込んで頂く事もでき、 LoRa®ゲートウェイと様々な距離に配置された多数のLoRa®ノードとの接続にご使用頂けます。

主な仕様
感度       :>-137 dBm
Semtech®チップ :SX1301
RF出力(max.) :+20 dBm
動作電圧     :5 V
外形寸法     :79.8x67.3x14 mm
インターフェイス :FTDI 若しくは SPI, I/Os
主な機能     :
 9×並列LoRaRデモジュレーションパス
 1 (G)FSK demodulator
 Orthogonal spreading factors
動作温度範囲   :-5℃〜+55℃

Data Sheet
LoRa-Bridge

M-Bus to LoRaWAN® Bridge

ワイヤレスM-Bus - LoRaWAN®ブリッジ

近日発売開始予定!!

特徴
本製品はワイヤレスM-BusとLoRaWAN®のブリッジモジュールで、コンパクトかつローコストに様々なユーティリティメータからワイヤレスM-Busのメッセージを受信、或いはLoRaWAN®ネットワークに送出できます。

主な仕様
周波数範囲  :SRD Band 863 〜 870 MHz
変調     :
 LoRa® Spread-Spectrum / FSK / Wireless M-Bus
 standard (EN 13757-4)
WM-Busモード :
 WM-Bus S and combined C/T Mode supported
RF出力(max.):+14 dBm
データメモリ :8 MBit Flash
外形寸法   :145x92x55 mm
動作温度範囲 :-10℃〜+55℃
アンテナ   :
 内蔵アンテナ(外部アンテナはカスタムにて可能)
ハウジング  :IP65

Data Sheet
PA-iM871A

PA-iM871A

ワイヤレスM-Busパケットアナライザ

特徴
本製品はワイヤレスM-Busトラフィック(EN 13757-4)のモニタリングと解析をサポートしているアナライザソフトウェアです。ワイヤレスM-Bus USBアダプタとの組み合わせにより、GUI上で簡単で高速にワイヤレスM-Busネットワークを解析できます。

主な仕様
周波数範囲   :863 〜 870 MHz
RF出力(typ.) : +10 dBm (EIRP)
レシーバ感度  :>-110 dBm
データレート  :4.8 kbps, 32.768 kbps, 100 kbps
動作電圧    :4.4 V 〜 5.25 V
消費電流(typ.):37 mA (RX)typ. 60 mA (TX @ +10dBm)
外形寸法    :46x20x11 mm
動作温度範囲  :-20℃〜+70℃
単一放射モード :S1, S1m, S2, T1
デュアル放射モード:T2 及び R2に適切
対応OS     :Microsoft Windows™ 7, 8, 10
アンテナ    :内蔵チップアンテナ

Data Sheet

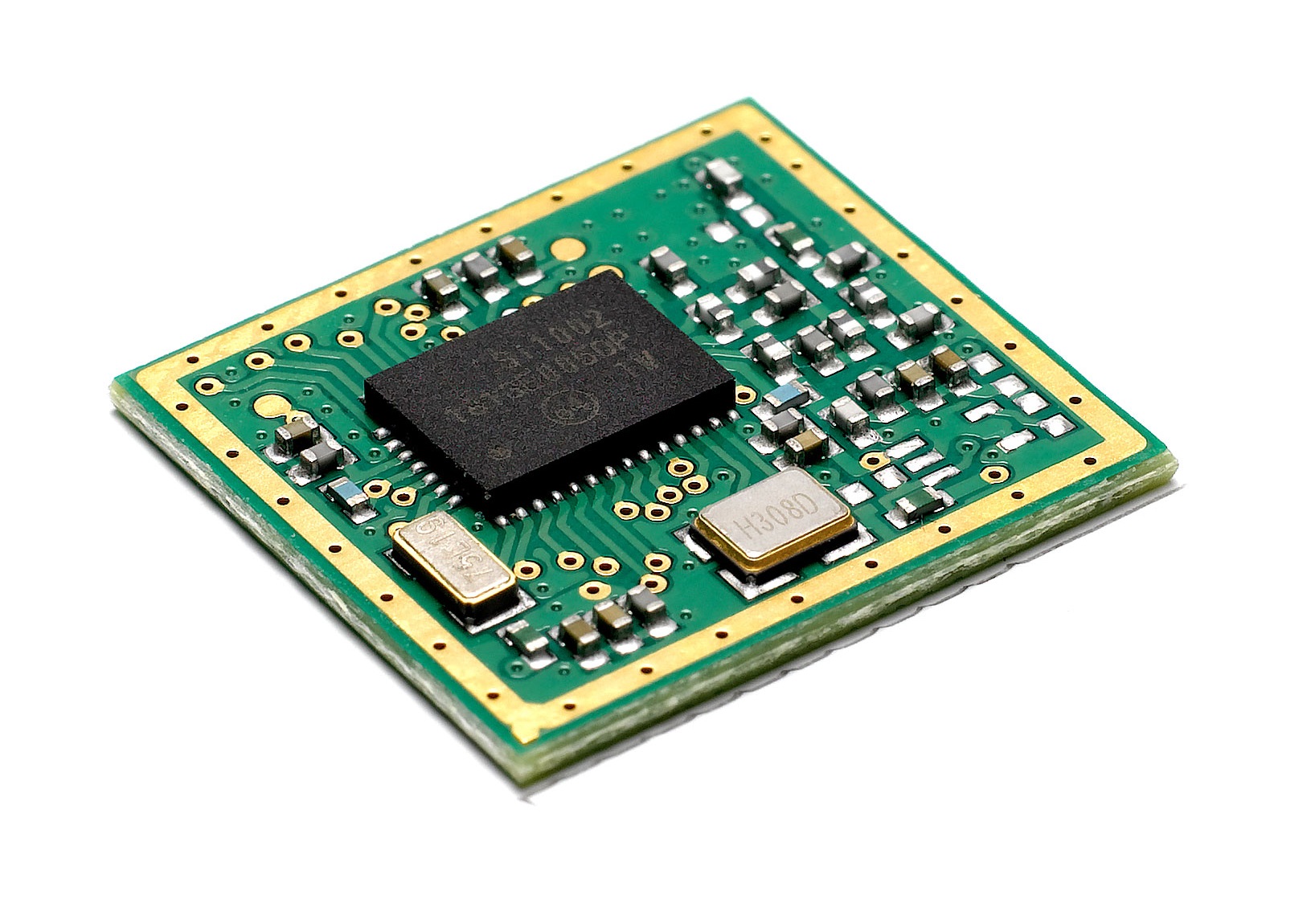

iM871A

iM871A

ワイヤレスM-Bus Radioモジュール

特徴
本製品は、868MHz帯を使用するスマートメータアプリケーション(水、熱、電気、ガスメータ等)向けにローコストなRFソリューションをご提供します。モジュールは単方向又は双方向ワイヤレスM-Busモード(S1, S1-m, S2, T1, T2,R2, C1 and C2)をサポートしています。 本製品はEN 300 220及びEN 13757-4に準拠しています。

主な仕様
周波数範囲   :SRD Band 863 〜 870 MHz
変調方式    :2-FSK
RF出力     :〜+14 dBm
レシーバ感度  :
 >-109.5 dBm R2 mode @ BER < 1 %
RFデータレート :4.8 / 32.768 / 100 kbps according to EN 13757
通信距離    :約3000 m(直線距離)
動作電圧    :2.3 V 〜 3.6 V
 19 mA (RX)
 29mA (TX @ 9.2 dBm / 3V* / MCU idle)
消費電流    :
 2 mA (Radio off / MCU idle @ 20 MHz)
 < 1 μA (Sleep, 32kHz Quarz active)
 < 50 nA (Deep Sleep)
I/O      :
 Digital IOs
 Analog Inputs
 Capture und Compare
 Pulse Counter
インターフェイス:
 UART
 SPI
 I2C
 RF (EN 13757-4)
外形寸法    :16.8x18.6x2 mm
動作温度範囲  :-20℃〜+70℃

Data Sheet
Lite-Gateway

Lite Gateway

Lite Gateway - LoRa®デモンストレーションモジュール

特徴
Lite Gateway(LGW)は、アルミニウムケースにケーシングされた、iC880A、Raspberry Pi、設定済みSDカードで構成されています。本製品はLoRa®ユーザがLoRaWAN®機能のデモンストレーションができ、 既存のサーバ(iot.semtech.com, Loriot, The Things Network等)に容易に接続する事ができます。ファームウェアのソースコードはオープンソースのGithub project lora-netより提供されています。

主な仕様
動作電圧    :5 V
変調      :LoRa® Spread-Spectrum
RF出力(max.):+20 dBm
動作温度範囲  :+15℃〜+35℃
インターフェイス:
 DCジャック
 RJ45 Ethernet
 USB (2x)
 SMA Connector
外形寸法    :151x80x71 mm(アンテナ含まず)
コネクタ    :iC880A-SPI含む

Data Sheet
