リフレクタについて

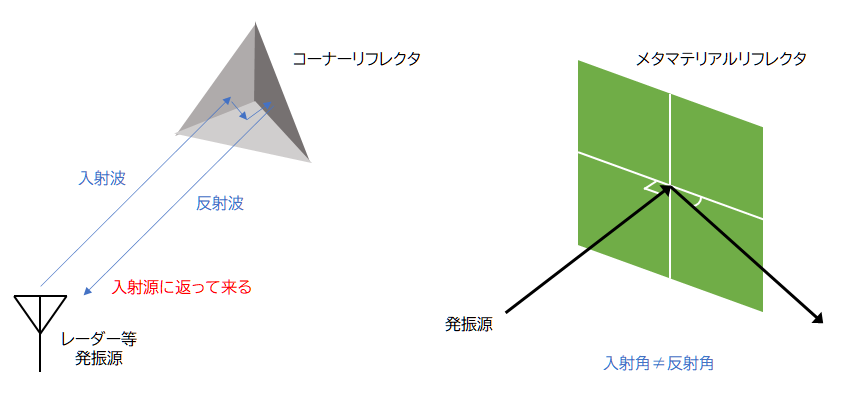

リフレクタは、入射してきた電波を反射させて使用するものです。

電波を入射方向に跳ね返すコーナーリフレクタは、コーナーリフレクタと呼ばれており、レーダー開発において電波照射対象物の基準として使用できる重要なデバイスです。
レーダーでは電波照射対象部で反射した電波をどの程度効率良く受信できるかが重要となります。
コーナーリフレクタは、どの様な入射電波に対しても到来方向へ正確に電波を反射される構造になっており、重要なパラメータ「RCS：Radar Cross Section：レーダー断面積」が数値化されています。
コーナーリフレクタを用いる事で、5G向けなどのマイクロ波・ミリ波アンテナや77GHz帯車載レーダーなどの開発コストを削減し、より正確なレーダー評価が実現可能となります。

メタマテリアルリフレクタは、入射角＝反射角となる物理法則を曲げる事ができ、入射角≠反射角を実現できる近代的な「反射板」です。特に、通信機器電波のカバーエリア拡大や、オフィス内など入り組んだ通路での伝送効率向上に使用する事ができます。
最新の技術では、電波の反射方向だけでなく反射波の指向性を変える事もできるため、さらに自由度のある反射板が設計されています。

Reflector Image

製品一覧

■A-INFO社製品

外観写真	型番	主な仕様	周波数	データシート

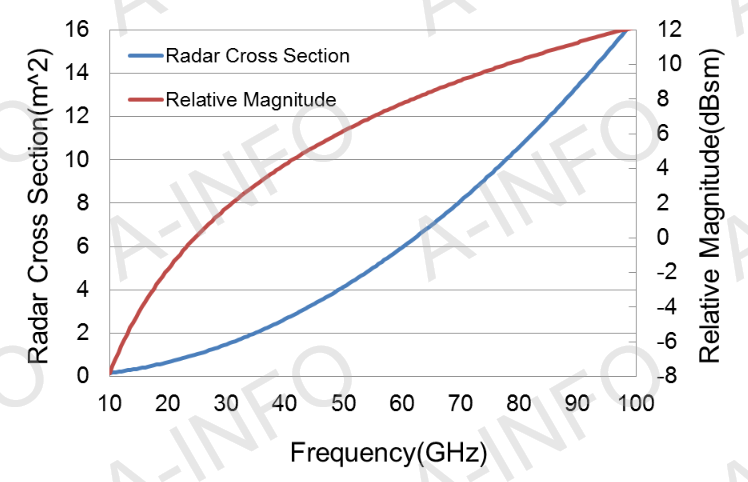

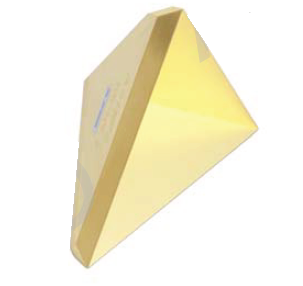

	TCR-109.2	エッジサイズ：109.2 mm（4.3"）材料：アルミニウム寸法：55×96.2×109.2mm 質量：約200 g RCS特性	10 GHz - 100 GHz

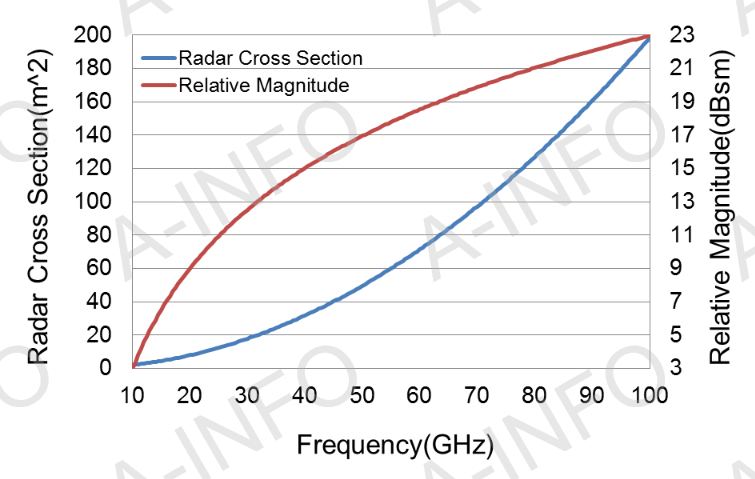

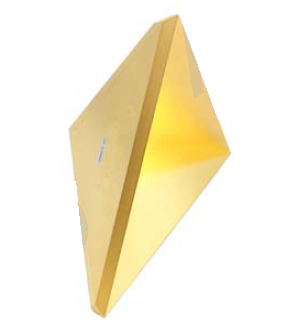

	TCR-203.2	エッジサイズ：203.2 mm（8"）材料：アルミニウム寸法：93.3×177.3×203.2mm 質量：約700 g RCS特性	10 GHz - 100 GHz

掲載画像の著作権はA-INFO社に帰属します

■TMYTEK社製品

外観写真	型番	主な仕様	周波数	データシート

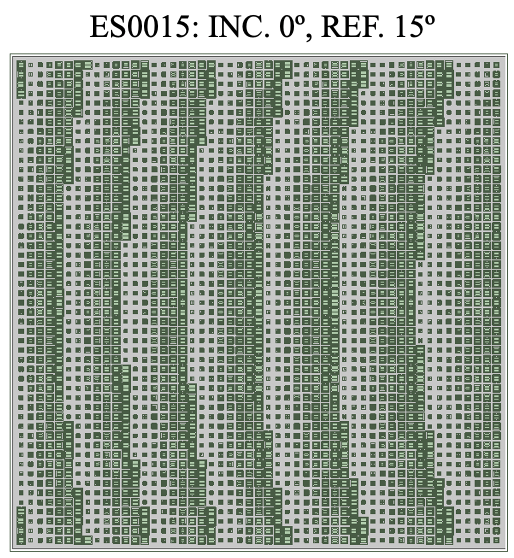

	ES0015	入射角：0度反射角：15±1度寸法：280×280×1.6mm RCSゲイン：75.4dB 3dBビーム幅：2.0度@28GHz 推奨距離：2m以上	27 GHz - 29 GHz
	ES0030	入射角：0度反射角：30±1度寸法：280×280×1.6mm RCSゲイン：74.9dB 3dBビーム幅：2.2度@28GHz 推奨距離：2m以上	27 GHz - 29 GHz

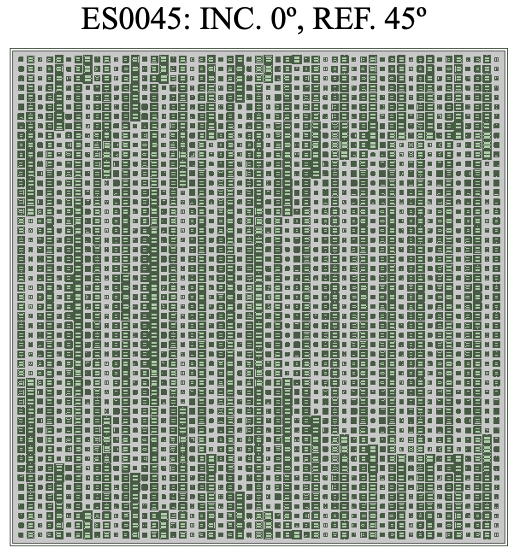

	ES0045	入射角：0度反射角：45±2度寸法：280×280×1.6mm RCSゲイン：73.3dB 3dBビーム幅：2.6度@28GHz 推奨距離：2m以上	27 GHz - 29 GHz

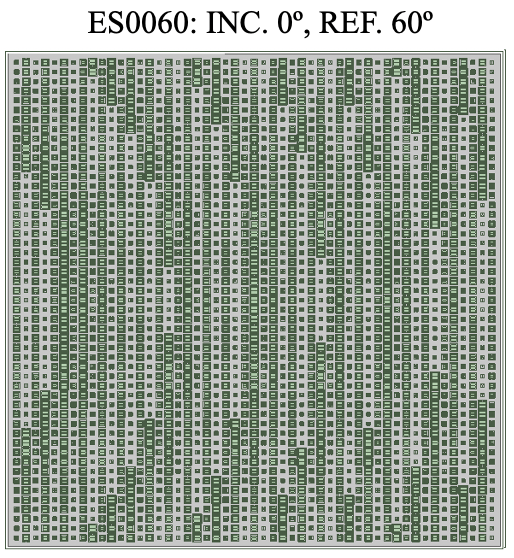

	ES0060	入射角：0度反射角：60±3度寸法：280×280×1.6mm RCSゲイン：69.9dB 3dBビーム幅：3.8度@28GHz 推奨距離：2m以上	27 GHz - 29 GHz

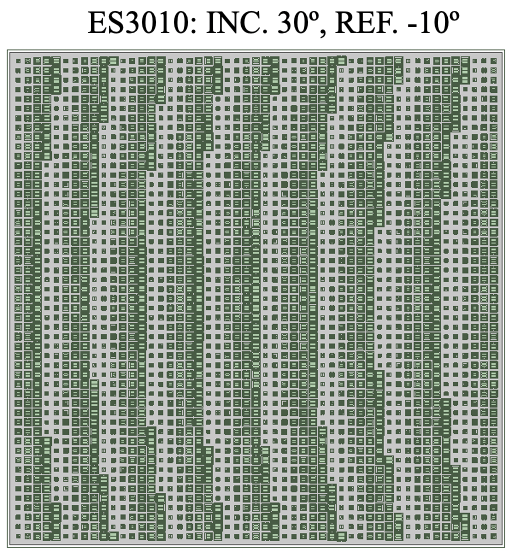

	ES3010	入射角：30度反射角：-10±1度寸法：280×280×1.6mm RCSゲイン：74.2dB 3dBビーム幅：2.0度@28GHz 推奨距離：2m以上	27 GHz - 29 GHz

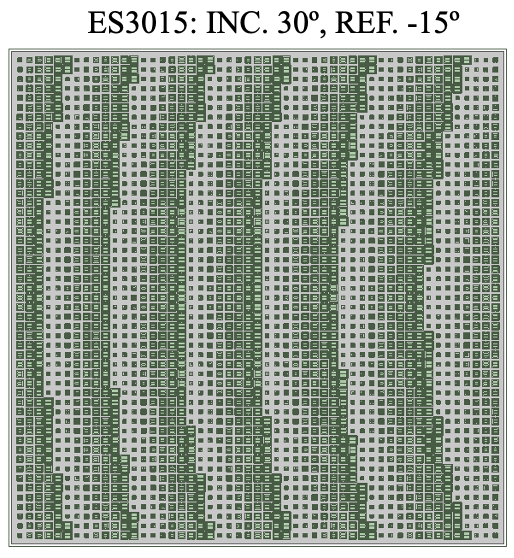

	ES3015	入射角：30度反射角：-15±1度寸法：280×280×1.6mm RCSゲイン：74.4dB 3dBビーム幅：2.0度@28GHz 推奨距離：2m以上	27 GHz - 29 GHz

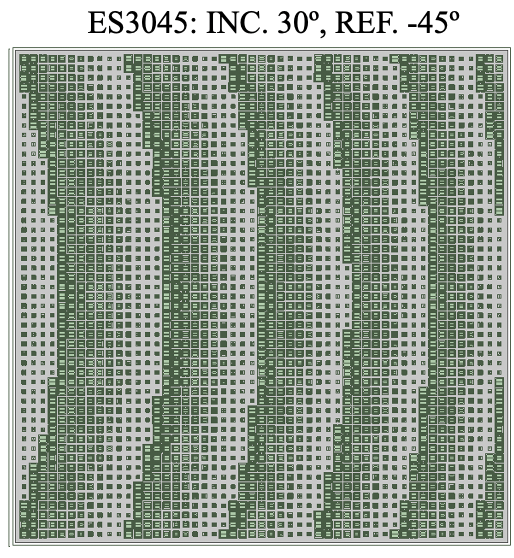

	ES3045	入射角：30度反射角：-45±1度寸法：280×280×1.6mm RCSゲイン：73.2dB 3dBビーム幅：2.6度@28GHz 推奨距離：2m以上	27 GHz - 29 GHz

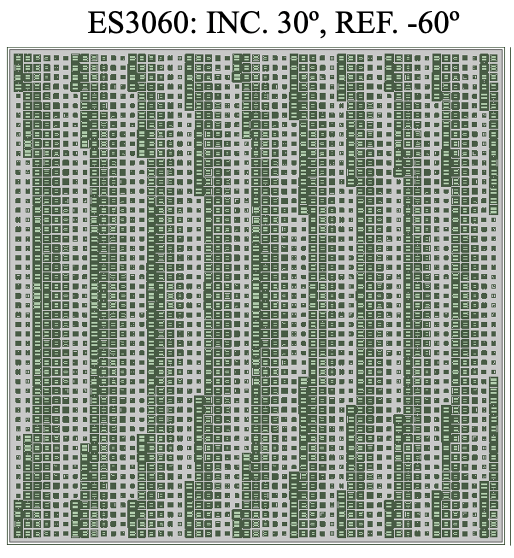

	ES3060	入射角：30度反射角：-60±2度寸法：280×280×1.6mm RCSゲイン：69.1dB 3dBビーム幅：3.9度@28GHz 推奨距離：2m以上	27 GHz - 29 GHz
