電波吸収体について

電波吸収体は、OTA（Over The Air）でのアンテナ評価や通信試験において非常に重要な電磁波無響環境をつくるために必要なアイテムです。 当社では、電波吸収体の世界的老舗であるE&C Anechoic Chambers社（ベルギー）の電波吸収体を使用し、信頼性の高い電波無響環境をご提案致します。

マイクロ波用電波吸収体一覧

VHPシリーズ　ピラミッド型電波吸収体	ANシリーズ　フラット型電波吸収体

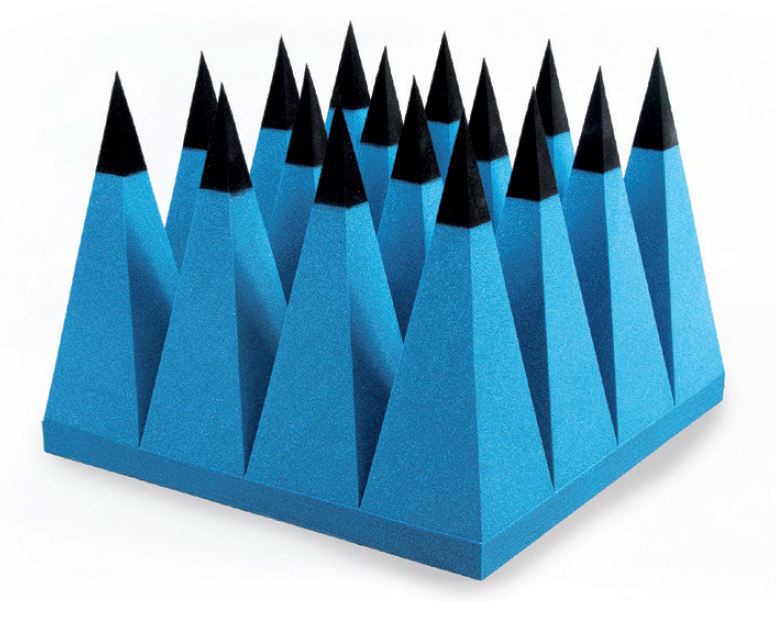

VHPシリーズ　マイクロ波用ピラミッド型電波吸収体

VHPシリーズは、ウレタンベースの高性能マイクロ波吸収体です。VHPシリーズは歴史も長く、EMCや航空宇宙分野において世界中で標準的に使用されている電波吸収体です。

VHPシリーズの主な特徴
　■100MHz〜500GHzの範囲で使用可能
　■難燃性
　■大電力照射対応
　■RoHS/Reach規制準拠

型番	VHPシリーズ反射特性 [dB] （垂直入射※1）
	100 MHz	160 MHz	200 MHz	300 MHz	450 MHz	800 MHz	1 GHz	3 GHz	6 GHz	12~18 GHz	18~40 GHz	40~110 GHz
VHP-2								-20	-25	-40	-45	-55
VHP-4							-20	-30	-45	-50	-55	-55
VHP-8						-20	-30	-40	-50	-50	-55	-55
VHP-12					-20	-30	-35	-45	-50	-50	-55	-55
VHP-18				-20	-30	-35	-40	-50	-50	-50	-55	-55
VHP-26			-20	-25	-32	-40	-45	-50	-50	-50	-55	-55
VHP-36		-20	-25	-30	-40	-45	-50	-50	-50	-50	-55	-55
VHP-45	-20	-22	-25	-35	-40	-45	-50	-50	-50	-50	-55	-55

※1）放射源との距離や電波の入射角によっては上記特性と異なる場合があります。

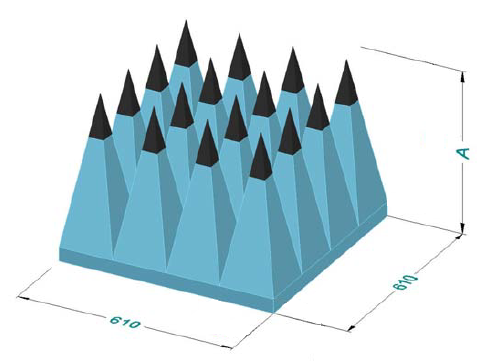

主な仕様			寸法等
標準色	青		型番	高さ A [cm]	ピラミッド数	質量 [kg]
温度範囲	+5℃ 〜 +35℃		VHP-2	5.08	1024	1.4
湿度範囲	30% 〜 70%		VHP-4	10.2	256	1.6
周波数範囲	30 MHz 〜 500 GHz		VHP-8	20.3	81	2.0
最大入射電力密度	800 W/m2, 550 V/m		VHP-12	30.5	36	2.7
難燃性	NRL 8093 Tests 1, 2, 3 DIN 4102-1 Class B2 ISO 11925-2 Class E UL-94/HBF ISO 4589-2		VHP-18	45.7	16	3.6
			VHP-26	66.1	9	5.7
			VHP-36	91.4	4	8.0
			VHP-45	114	4	9.5
			全型番の標準ベースサイズ：610×610 [mm]
RoHS指令	2011/65/EU準拠
Reach規制	EC 1907/2006準拠
環境	IEC 60068-2-1 Test Ab AATCC 30-IV(2004)
品質管理	IEEE Standard 1128 ISO 9001
品質管理	IEEE Standard 1128 ISO 9001
製品ライフ	20年以上※2

※2）上記仕様範囲内において、お取扱に十分ご注意の上でご使用頂いた場合です。

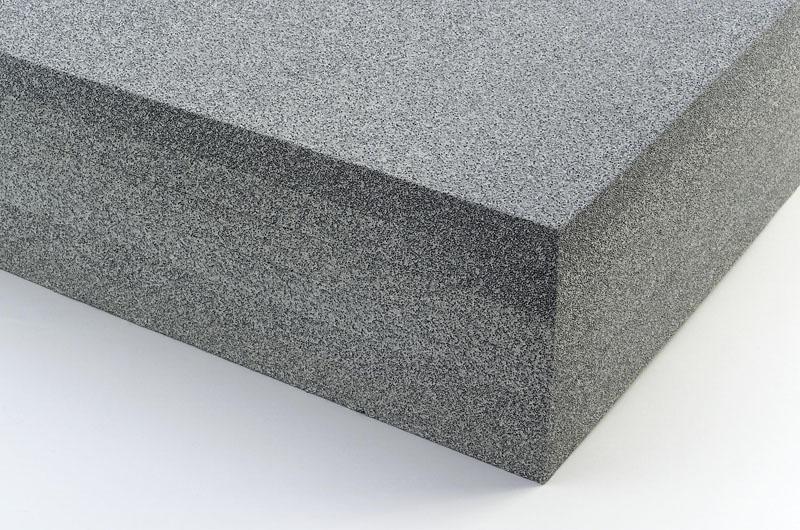

ANシリーズ　マイクロ波用フラット型電波吸収体

ANシリーズは、ポリウレタンベースで軽量・高性能なマイクロ波吸収体です。
所定の周波数範囲において垂直入射波を-17 dB以下の反射に低減するものとなっています（金属での反射を基準とした場合）。
フラット構造のため省スペースで、小型のテストルームやシールドボックスなどに取り付ける事が可能です。

ANシリーズの主な特徴
　■カーボン負荷の多層構造
　■広帯域自由空間用
　■軽量
　■RoHS/Reach規制準拠

主な仕様			特性及び寸法
表面色（正面）	白		型番	反射率-17dB以下の周波数範囲	厚さ [cm]	質量 [kg]
表面色（裏面）	黒		AN-72	>20 GHz	0.6	0.25
最大使用温度	90℃		AN-73	>7.5 GHz	1.0	0.5
最大照射電力	1500 W/m2		AN-74	>3.5 GHz	1.9	0.7
難燃性	UL94-HBF		AN-75	>2.4 GHz	2.9	0.8
			AN-77	>1.2 GHz	5.7	1.5
			AN-79	>600 MHz	11.4	2.95

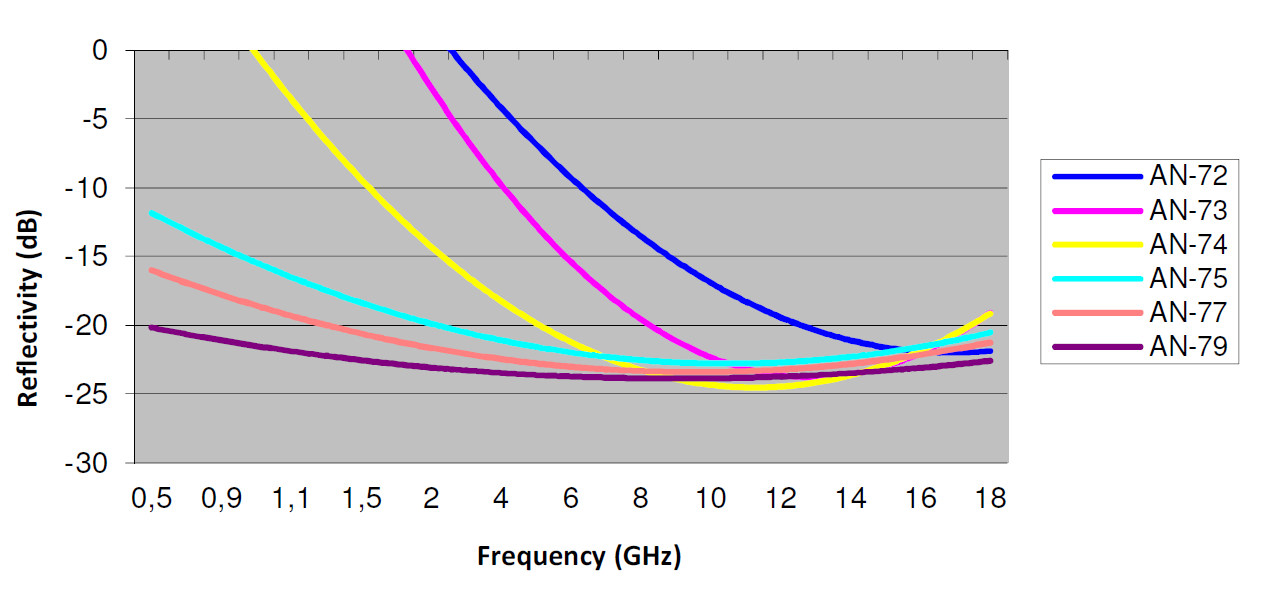

ANシリーズ　反射率特性

上記特性は金属を基準とした場合のANシリーズへの垂直入射の場合となります。
