EMC測定アクセサリについて

EMC測定にはレシーバやスペアナ、アンテナやLISN以外にも様々な付帯設備が必要となって参ります。
当社では、ドイツSchwarzbeck社製品をはじめ、様々なEMC計測用アクセサリーを取り扱っております。
アッテネータや、パルスリミッターやインピーダンスコンバータなど、用途に合わせたアクセサリーをお選び頂けます。

EMC測定アクセサリ 一覧

外観 型番 主な仕様 周波数
各種規格試験用アクセサリ

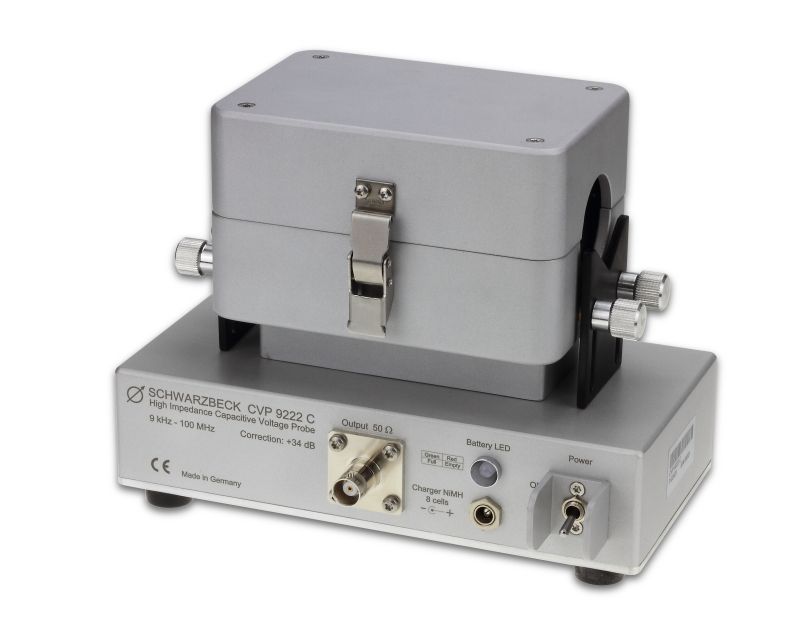

CVP 9222 C

CVP 9222 C

規格:CISPR 22, EN 55022 C 1.3

ケーブル直径:32 mm

9kHz - 100MHz

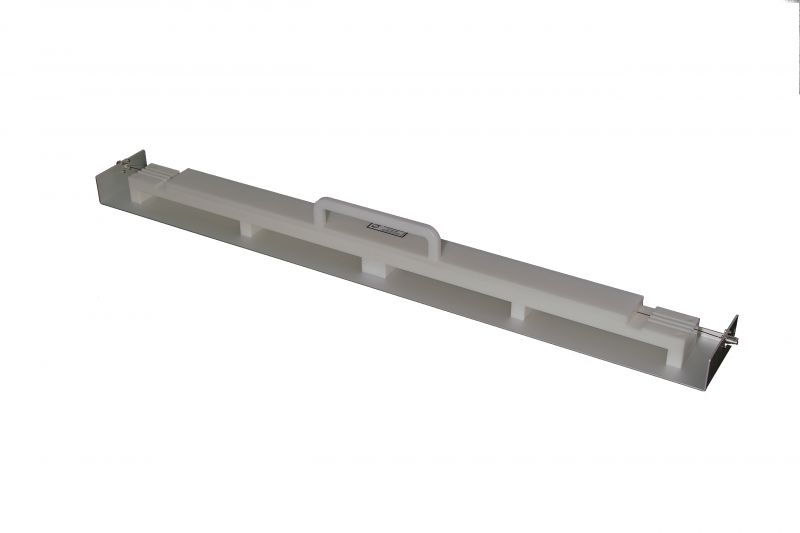

TF-130-150

TF-130-150

規格:FORD EMC-CS-2009シリーズ

RI 130及びRI 150試験用テストアダプタ

-
BN 1701

BN 1701

規格:CISPR 17 Annex D2, D3

バッファネットワーク

電源仕様:250 V AC, 400 V DC, 32 A

100kHz - 30MHz

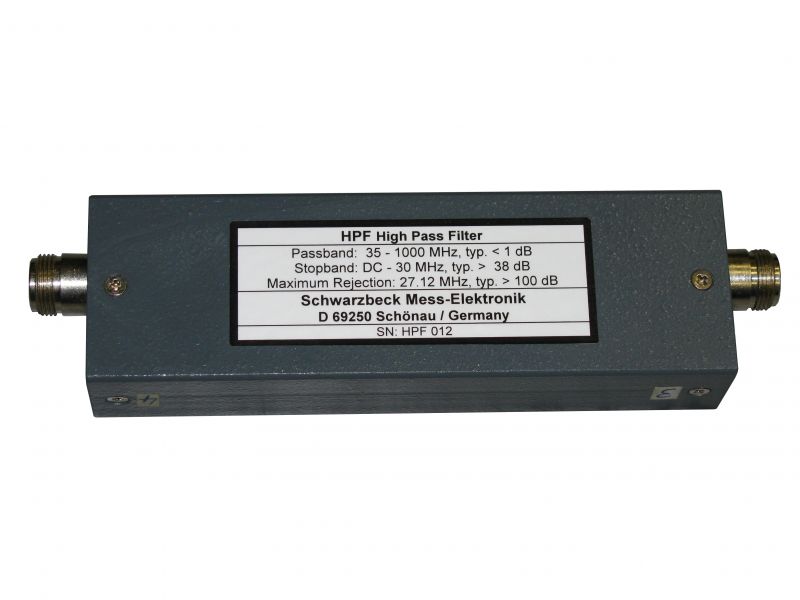

HPF High Pass Filter

HPF

放射エミッション測定用

カットオフ周波数:35MHz
ストップバンドリジェクション:>100 dB@27.12 MHz
耐電力:100 W CW
コネクタ:N型(f)

35MHz - 1000MHz

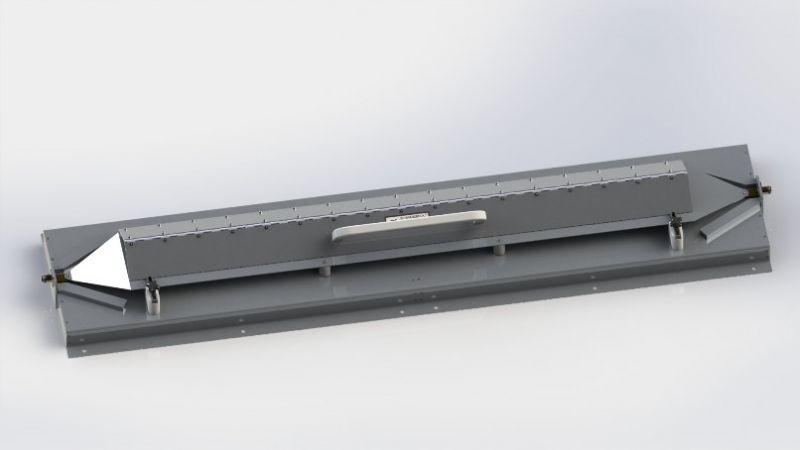

CCC9224

CCC 9224

規格:ISO 7637-3

容量性カップリングクランプ
(Capacitive Coupling Clamp)

コネクタ:N型(f)

-

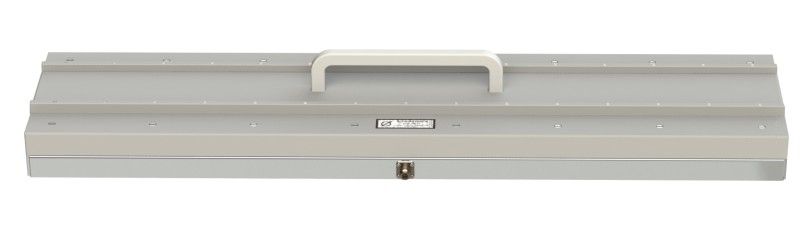

CCP 9225

CCP 9225

規格:ISO 7637-3

容量性カップリングプレート
(Capacitive Coupling Plate)

コネクタ:N型(f)

推奨オプション:VHIC 9260

DC - 30MHz

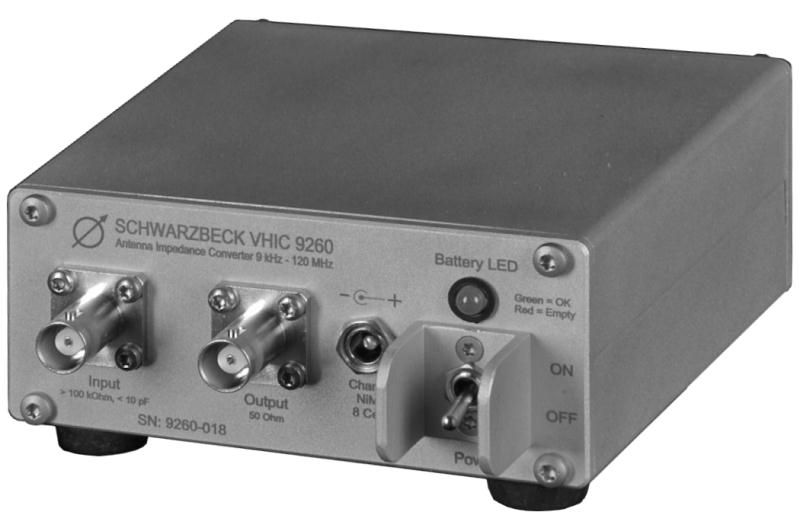

VHIC 9260

VHIC 9260

規格:CISPR 25

アンテナインピーダンスコンバータ

コネクタ:BNC(f)

推奨オプション:CA 9260

9kHz - 30(120)MHz

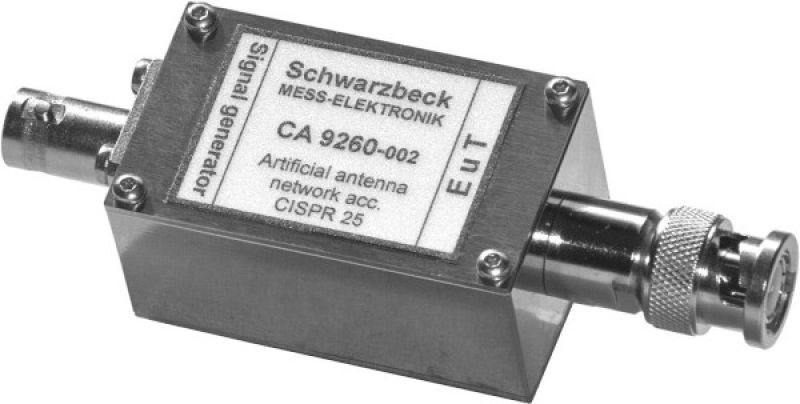

CA 9260

CA 9260

規格:CISPR 25

Artificial Antenna Network

コネクタ:BNC(f)-BNC(m)

150kHz - 6.2MHz

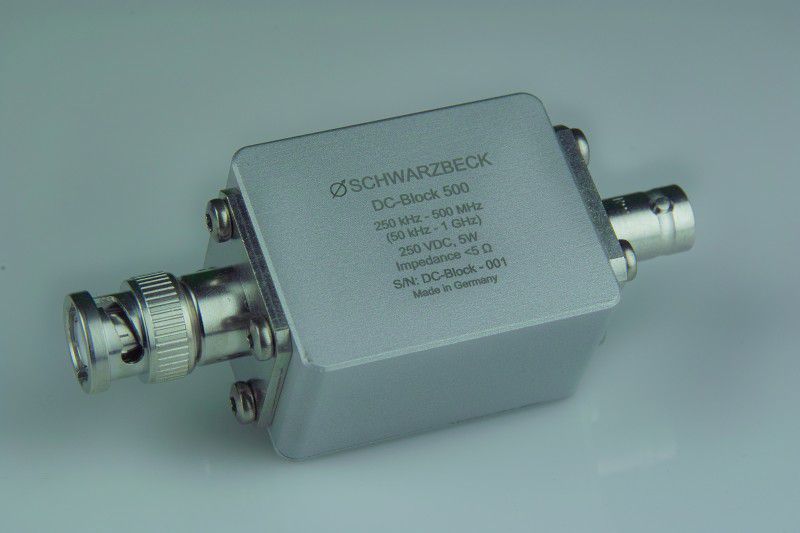

DC Block 500

DC Block 500

規格:DIN ISO 11452-7

DCブロックキャパシタ

最大電圧:250 V DC(L-G)
コネクタ:BNC(f)-BNC(m)

250kHz - 500MHz

雑音端子電圧測定用アクセサリ

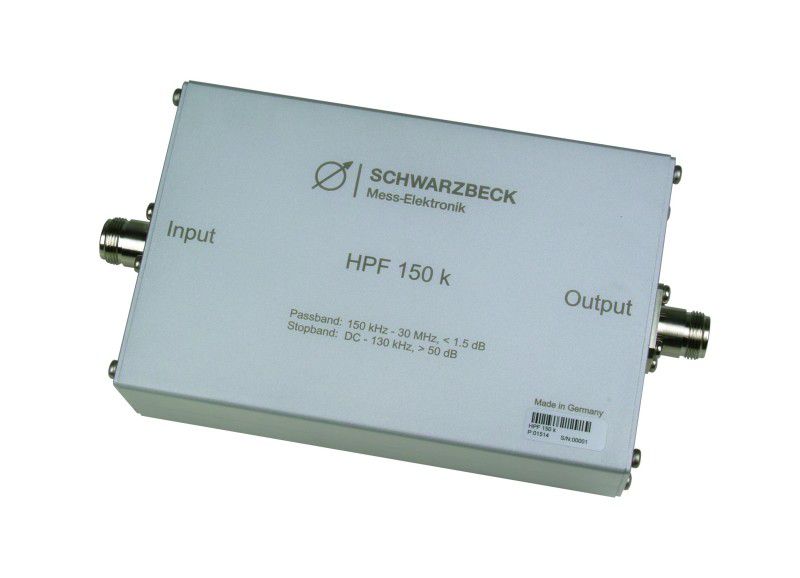

HPF 150 k

HPF 150 k

規格:CISPR 16-1-1

雑音端子電圧測定用ハイパスフィルタ

カットオフ周波数:150 kHz
耐電力:100 W CW
コネクタ:N型(f)

9kHz - 30MHz

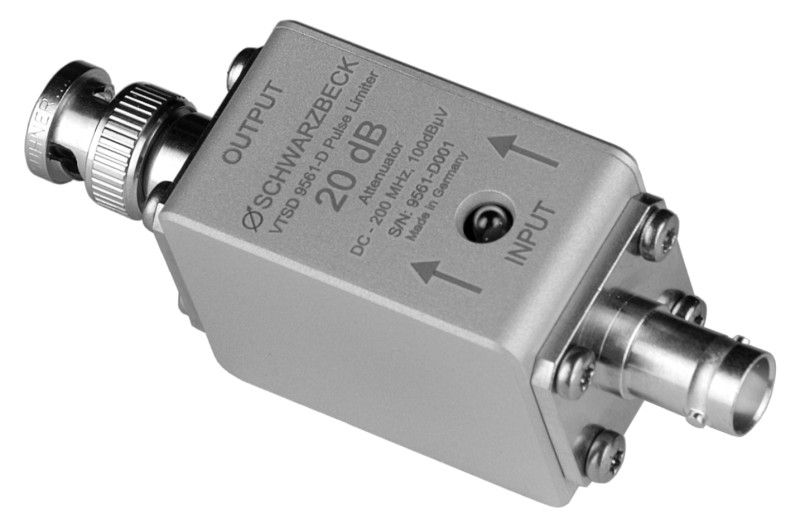

VTSD 9561 D

VTSD 9561 D

パルスリミッタ(雑音端子電圧測定用)

クリッピング電圧:100 dBmμV
20 dBアッテネータ内蔵

コネクタ:N型もしくはBNC

DC - 200MHz

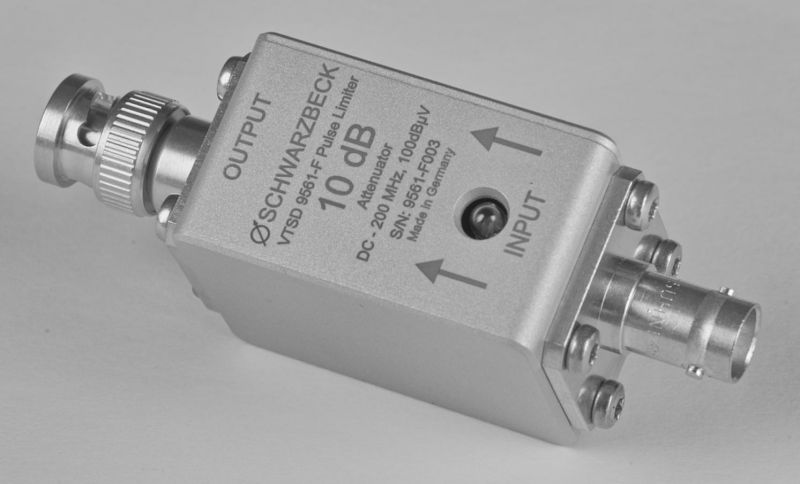

VTSD 9561 F

VTSD 9561 F

パルスリミッタ(雑音端子電圧測定用)

クリッピング電圧:100 dBmμV
10 dBアッテネータ内蔵

コネクタ:N型もしくはBNC

DC - 200MHz
