近傍界プローブについて

プリント基板や電子機器からの放射ノイズ源を探り出し、対策する事はEMC設計において基本となるアプローチです。
放射ノイズ源の探知には近傍界プローブが広く用いられており、大規模な試験設備を使用する前の製品開発プロセスに於ける測定で使用できます。
また近傍界の磁界プローブと電界プローブを使い分ける事で、効率よくノイズ源を探知する事ができます。
当社では米国COM-Power社、ドイツSchwarzbeck社の他に同じくドイツALLICE社の特殊な近傍界プローブを取り扱っております。


主要取扱メーカー 一覧

COM-Power

COM-Power社
Schwarzbeck

Schwarzbeck Mess Elektronik社

COM-Power社製品(パッシブ近傍界プローブ)

COM-Power社メーカーサイト

外観写真 型番 特徴/用途 主な仕様 周波数

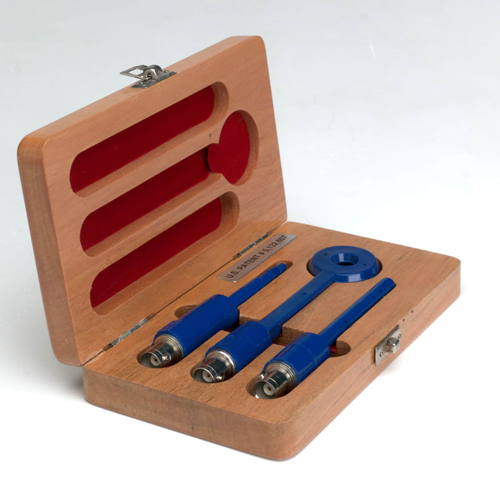

PS-400

PS-400

近傍界測定
EMC測定
研究開発

H-Field Loop: 9 kHz - 5 GHz
E-Field Broadband: 50 kHz - 5 GHz
E-Field Fine Tip: 100 kHz - 5 GHz
コネクタ:BNC型

プリアンプと併用で低ノイズも測定可能

9kHz - 5GHz

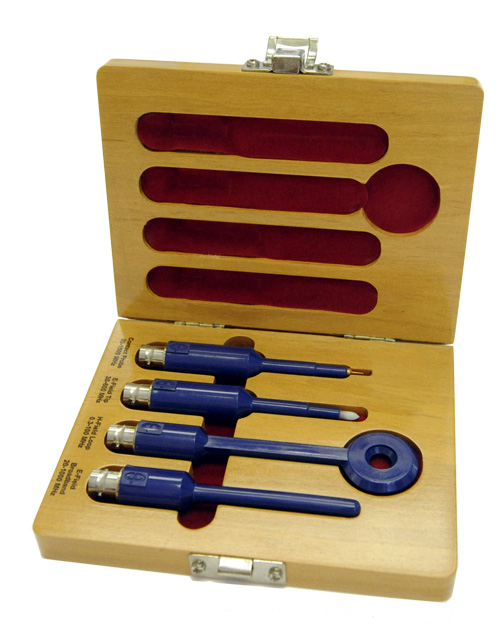

PS-500

PS-500

近傍界測定
EMC測定
研究開発

H-Field Loop: 9 kHz - 5 GHz
E-Field Broadband: 50 kHz - 5 GHz
E-Field Fine Tip: 100 kHz - 5 GHz
E-Field Contact Tip probe: 400 Hz - 5 GHz
コネクタ:BNC型

プリアンプと併用で低ノイズも測定可能

9kHz - 5GHz



Schwarzbeck社製品(アクティブ近傍界プローブ)

外観写真 型番 特徴/用途 主な仕様 周波数

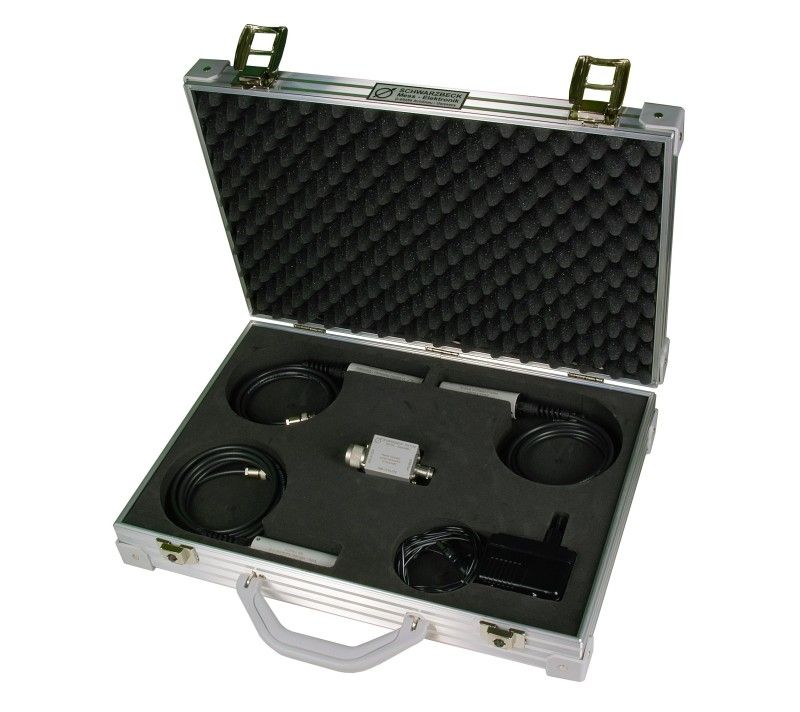

FS-SET 7100

FS-SET 7100

近傍界測定
EMC測定

アクティブ近傍界プローブセット
・HFSL 7101(磁界)
・HFSH 7102(磁界)
・EFS 7103(電界)
・EW 7110(DCセパレータ)
・ACDC 7110(ACアダプタ)

9kHz - 1GHz
