リアルタイムEMIテストレシーバReal-Time EMI Test Receiver PRODUCTS

TDEMI_TITLE


リアルタイムEMIテストレシーバについて

ドイツGAUSS Instruments社は、CISPR 16-1-1で既に認められているタイムドメイン方式のEMIテストレシーバ開発の先駆者で、世界最速、最広帯域のEMIテストレシーバを提供しております。お客様のニーズに合わせ、3つのシリーズからお選び頂けます。 もちろん、スペクトラムアナライザモード、スペクトログラムモードも充実しています。ディスターバンスアナライザとしてのオプションもございますので、クリック雑音測定も可能です。またAPD測定機能オプションのご用意もございます。



製品一覧

シリーズ 型式ラインナップ 特徴 最大リアル
タイム
帯域幅
TDEMI Ultra

TDEMI ULTRA 6
TDEMI ULTRA 18
TDEMI ULTRA 26
TDEMI ULTRA 40

・世界最高スペックのEMIテストレシーバ

・30MHz〜1GHzのQPを約4秒で測定(Dwell time=1秒)
・685 MHzリアルタイム解析帯域幅(スペクトログラム)
・100 dB以上のダイナミックレンジ
・マルチGHzスキャン機能(1〜40 GHz)
・CISPR, MIL, DO, ANSI, FCC規格対応の6 dB RBW

685 MHz

TDEMI X

TDEMI X1
TDEMI X3
TDEMI X6
TDEMI X18
TDEMI X26
TDEMI X40

・超高速EMIテストレシーバ

・30MHz〜1GHz QPを約10秒で測定(Dwell time=1秒)
・1〜6 GHz Peakを約2秒で測定(Dwell time=100ms)
・645 MHzリアルタイム解析帯域幅(スペクトログラム)
・100 dB以上のダイナミックレンジ
・CISPR, MIL, DO, ANSI, FCC規格対応の6 dB RBW

645 MHz

TDEMI M+

TDEMI M1+
TDEMI M3+
TDEMI M6+

・超高速プリコンプライアントレシーバ

30MHzまでをCISPR16-1-1フルコンプライアント化可能
・Band AのQPを約4秒で測定(Dwell time=1秒)
・Band BのQPを約4秒で測定(Dwell time=1秒)
・30MHz〜1GHz QPを約64秒で測定(Dwell time=1秒)
・1〜6 GHz Peakを約4秒で測定(Dwell time=100ms)
・162.5 MHzリアルタイム解析帯域幅(スペクトログラム)
・CISPR, MIL, DO, ANSI, FCC規格対応の6 dB RBW

162.5 MHz

TDEMI M

TDEMI M1
TDEMI M3
TDEMI M6

・超高速プリコンプライアントレシーバ

30MHzまでをCISPR16-1-1フルコンプライアント化可能
・Band AのQPを約4秒で測定(Dwell time=1秒)
・Band BのQPを約4秒で測定(Dwell time=1秒)
・30MHz〜1GHz QPを約64秒で測定(Dwell time=1秒)
・1〜6 GHz Peakを約4秒で測定(Dwell time=100ms)
・162.5 MHzリアルタイム解析帯域幅(スペクトログラム)
・CISPR, MIL, DO, ANSI, FCC規格対応の6 dB RBW

162.5 MHz

写真をクリックすると詳細なデータシートが開きます

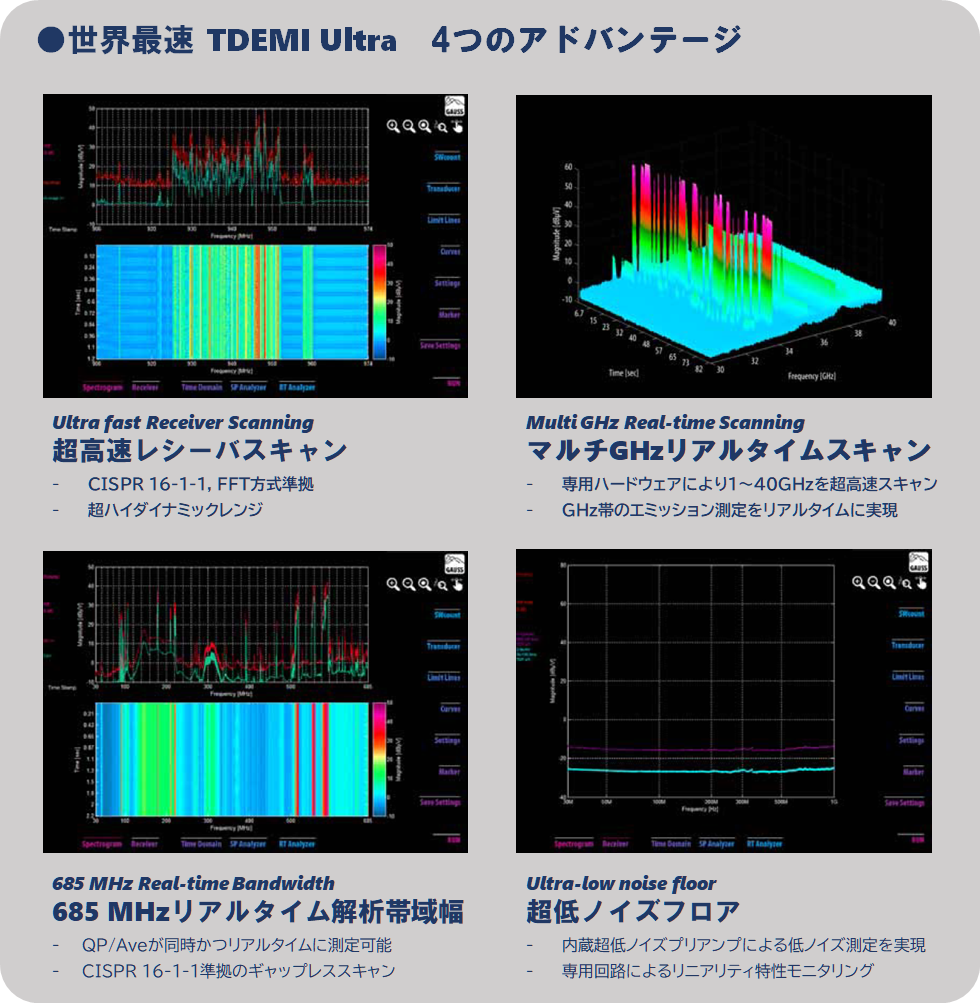

TDEMI Ultraシリーズ「4つのアドバンテージ」

TDEMI Ultraシリーズは世界最速のCISPR 16-1-1完全準拠EMIテストレシーバです。複雑な設定や操作は不要で、レシーバ本体から様々な試験を実行できます。GAUSS Instruments社独自開発のハードウェアにより、 685MHzという業界最大の超広帯域リアルタイム解析帯域幅を誇ります。また独自開発の超低ノイズプリアンプ、プリセレクションフィルタとリニアリティ監視回路により、超低ノイズ且つハイダイナミックな 測定系を構築できます。


Four Advantages

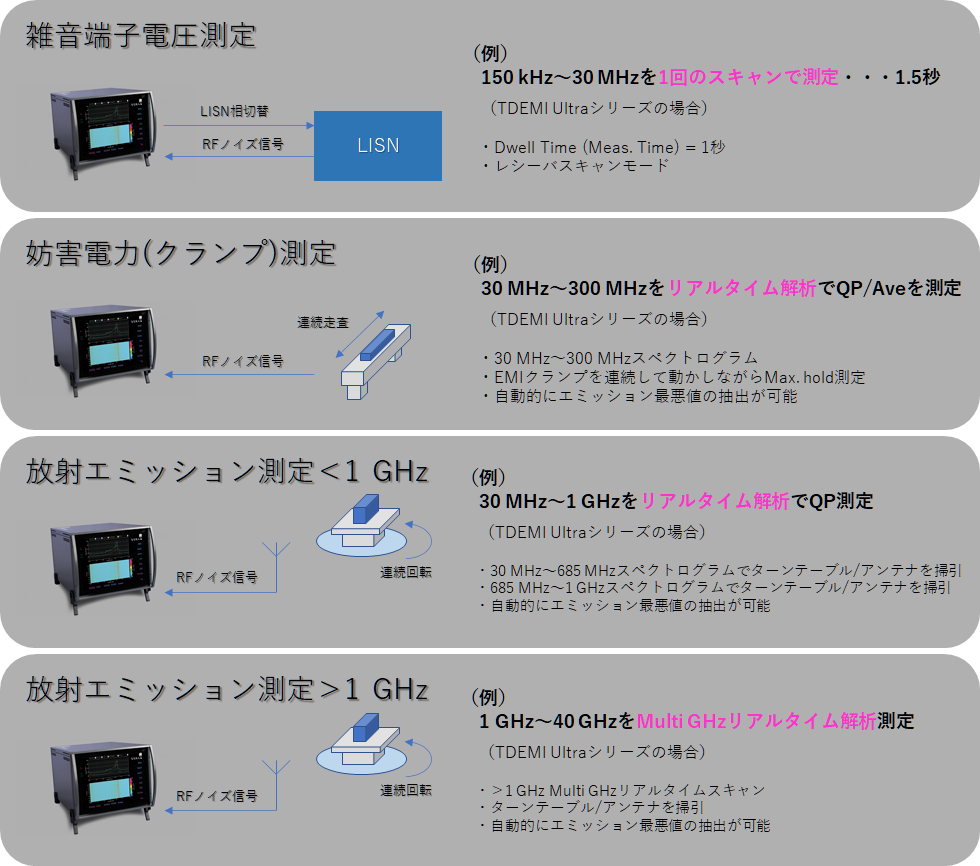

TDEMI測定例

TDEMI Ultraシリーズは世界最速のCISPR 16-1-1完全準拠EMIテストレシーバです。複雑な設定や操作は不要で、レシーバ本体から様々な試験を実行できます。GAUSS Instruments社独自開発のハードウェアにより、 685MHzという業界最大の超広帯域リアルタイム解析帯域幅を誇ります。また独自開発の超低ノイズプリアンプ、プリセレクションフィルタとリニアリティ監視回路により、超低ノイズ且つハイダイナミックな 測定系を構築できます。


Examples
