コムジェネレータについて

EMCのエミッション測定は様々な機器が接続されて成立しています。これらの機器が正常に動作している事を担保する事は難しく、年に一回の校正では校正していない期間の動作の担保が不十分となります。
コムジェネレータは、測定条件が同じであればいつも同じ周波数で同じ振幅の信号が受信されますので、測定系全体の不具合確認、日々の変動確認や始業点検に最適なため、多くのEMC試験サイトで使用されています。
当社では、米国COM-Power社、オーストリアSeibersdorf Labor社及びドイツSchwarzbeck社製のコムジェネレータを多数取り揃えております。雑音端子電圧測定から40GHzまでの放射エミッション測定系をカバーできるコムジェネレータ製品を取り揃えております。


主要取扱メーカー 一覧

COM-Power

COM-Power社
Seibersdorf
Seibersdorf Labor社
Schwarzbeck

Schwarzbeck Mess Elektronik社



COM-Power社製品

外観写真 型番 特徴/用途 主な仕様 周波数
伝導コムジェネレータ(LISN接続用)

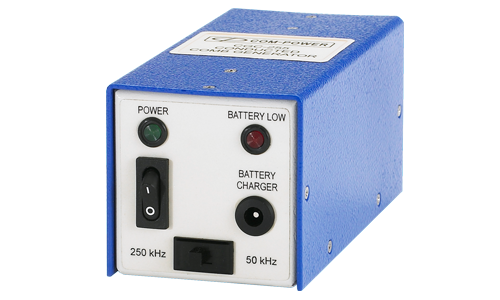

CGC-255E

CGC-255E

LISN測定
始業点検

50kHz/250kHz発振周波数切替式

信号出力コネクタ:NEMA 15-P
(通常の100Vコンセントプラグ形状)
電源:バッテリー駆動(ACアダプタ充電式)
周波数安定度:50 ppm
振幅安定度:±0.1 dB
振幅時間安定度:<1 dB(1年間)

50kHz - 115MHz

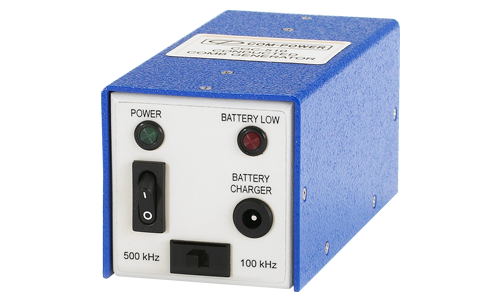

CGC-510E

CGC-510E

LISN測定
始業点検

100kHz/500kHz発振周波数切替式

信号出力コネクタ:NEMA 15-P
(通常の100Vコンセントプラグ形状)
電源:バッテリー駆動(ACアダプタ充電式)
周波数安定度:50 ppm
振幅安定度:±0.1 dB
振幅時間安定度:<1 dB(1年間)

100kHz - 115MHz

放射コムジェネレータ

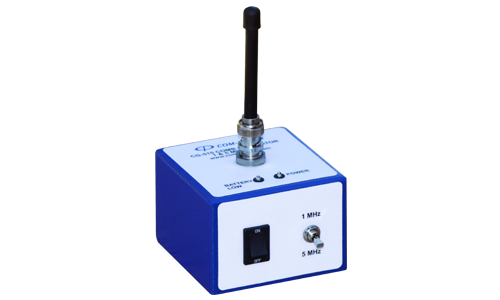

CG-515E

CGC-515

A2LAサイト
始業点検他

1MHz/5MHz発振周波数切替式

信号出力コネクタ:BNC(f)
(放射用アンテナ×2本付属)
電源:バッテリー駆動(ACアダプタ充電式)
周波数安定度:20 ppm
振幅安定度:±0.1 dB
振幅時間安定度:<1 dB(1年間)

1MHz - 1.5GHz

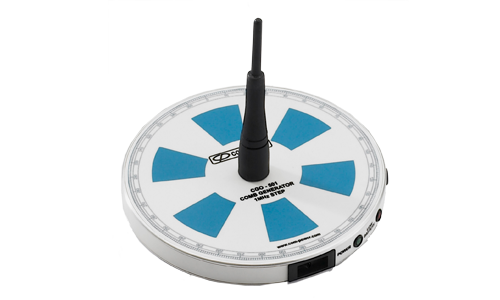

CGO-501

CGO-501

EMCサイト
始業点検他

1MHz発振周波数

信号出力コネクタ:BNC(f)
(放射用アンテナ×2本付属)
電源:バッテリー駆動(ACアダプタ充電式)
周波数安定度:20 ppm
振幅安定度:±0.1 dB
振幅時間安定度:<1 dB(1年間)

1MHz - 1.5GHz

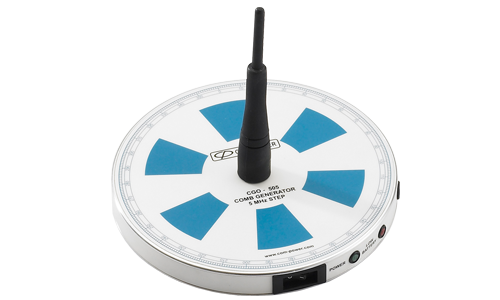

CGO-505

CGO-505

EMCサイト
始業点検他

5MHz発振周波数

信号出力コネクタ:BNC(f)
(放射用アンテナ×2本付属)
電源:バッテリー駆動(ACアダプタ充電式)
周波数安定度:20 ppm
振幅安定度:±0.1 dB
振幅時間安定度:<1 dB(1年間)

5MHz - 1.5GHz

CGO-515

CGO-515

EMCサイト
始業点検他

1MHz/5MHz発振周波数切替式

信号出力コネクタ:BNC(f)
(放射用アンテナ×2本付属)
電源:バッテリー駆動(ACアダプタ充電式)
周波数安定度:20 ppm
振幅安定度:±0.1 dB
振幅時間安定度:<1 dB(1年間)

1MHz - 1.5GHz

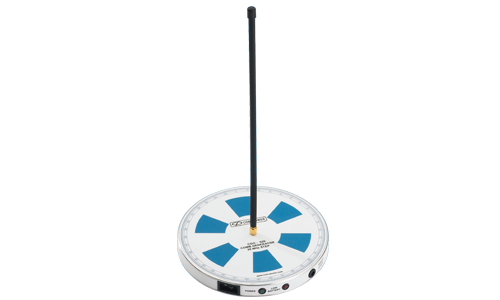

CGO-520

CGO-520

EMCサイト
始業点検他

20MHz発振周波数

信号出力コネクタ:SMA(f)
(放射用アンテナ×2本付属)
電源:バッテリー駆動(ACアダプタ充電式)
周波数安定度:20 ppm
振幅安定度:±0.1 dB
振幅時間安定度:<1 dB(1年間)

20MHz - 4.5GHz

CGO-5100B

CGO-5100B

EMCサイト
始業点検他

100MHz発振周波数

信号出力:内蔵アンテナ(取外不可)
電源:バッテリー駆動(ACアダプタ充電式)
周波数安定度:5 ppm
振幅安定度:±0.1 dB
振幅時間安定度:<1 dB(1年間)

1GHz - 18GHz

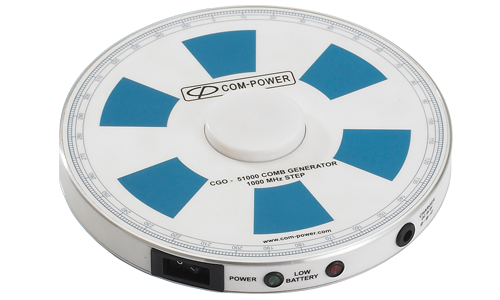

CGO-51000

CGO-51000

EMCサイト
始業点検他

1GHz発振周波数

信号出力:内蔵アンテナ(取外不可)
電源:バッテリー駆動(ACアダプタ充電式)
周波数安定度:25 ppm
振幅安定度:±0.1 dB
振幅時間安定度:<1 dB(1年間)

1GHz - 40GHz



Seibersdorf Labor社製品

外観写真 型番 特徴/用途 主な仕様 周波数
コムジェネレータ(伝導/放射兼用)

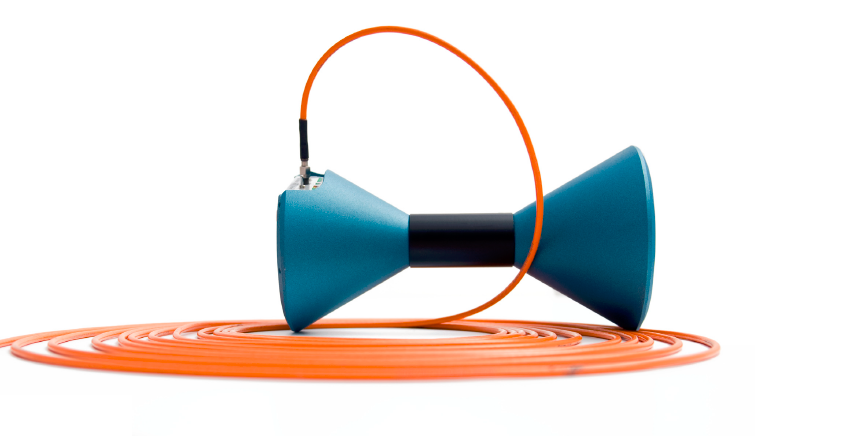

RefRadX

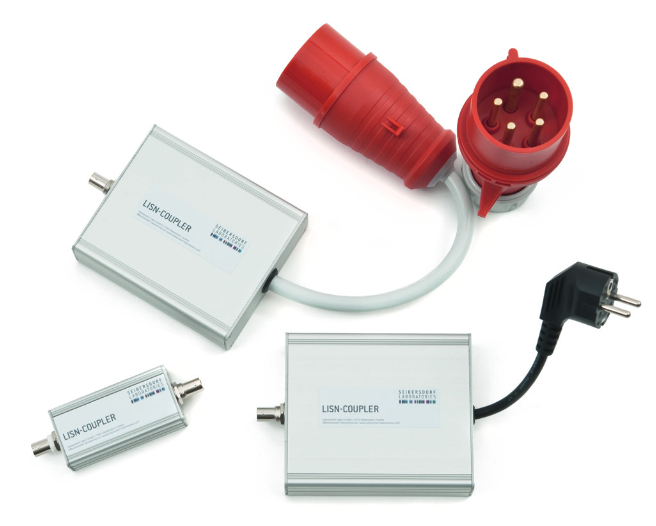

Adapters

RefRadX

LISN測定
始業点検

10kHz/1MHz/5MHz発振周波数切替式

アンテナ/LISNカプラオプション有

電源:バッテリー駆動
周波数安定度:25 ppm
振幅安定度:±0.2 dB(バッテリー電圧変動時)
±0.5 dB(0〜40℃温度変化時)

10kHz - 3GHz



Schwarzbeck社製品

外観写真 型番 特徴/用途 主な仕様 周波数
放射コムジェネレータ

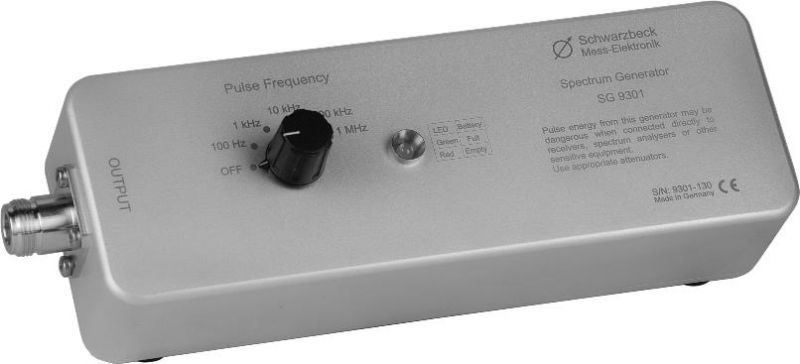

SG 9301

SG 9301

EMCサイト
始業点検

100Hz/1kHz/10kHz/100kHz/1MHz
発振周波数切替式


信号出力コネクタ:N型(f)
(放射用アンテナ別売り)
電源:バッテリー駆動(専用充電器付属)

30MHz - 1GHz

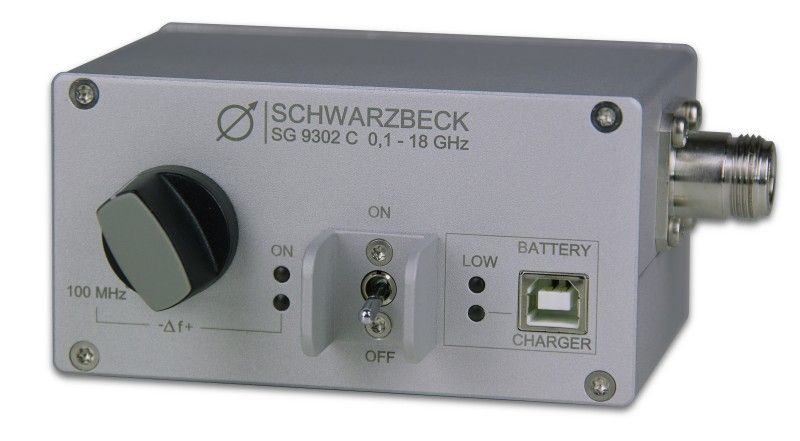

SG 9302 C

SG 9302 C

EMCサイト
始業点検

100MHz発振周波数

信号出力コネクタ:N型(f)
(放射用アンテナ別売り)
電源:バッテリー駆動(専用充電器付属)

100MHz - 18GHz

SG 9303

SG 9303

EMCサイト
始業点検

10MHz/100MHz発振周波数切替式

信号出力コネクタ:N型(f)
(放射用アンテナ別売り)
電源:バッテリー駆動(専用充電器付属)

1GHz - 6GHz
