クランプについて
クランプは電源線からの放射ノイズを測定するエミッション測定(妨害電力測定)や、電源線へのノイズ重畳(伝導イミュニティ試験)に用いられるます。
クランプの仕様はCISPRなどの国際規格で厳密に決まっており、弊社ではドイツSchwarzbeck(シュワルツベック)社及び米国COM-Power社製品を中心に国際規格準拠のクランプをお客様にご提案致します。
主要取扱メーカー 一覧
外観 |
型番 |
主な仕様 |
周波数 |

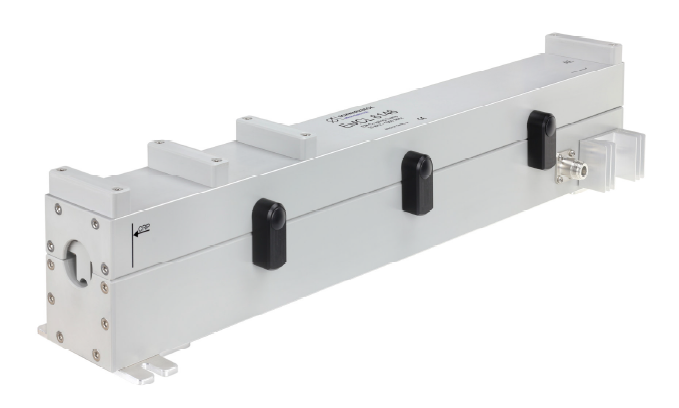

吸収クランプ(エミッション用) |

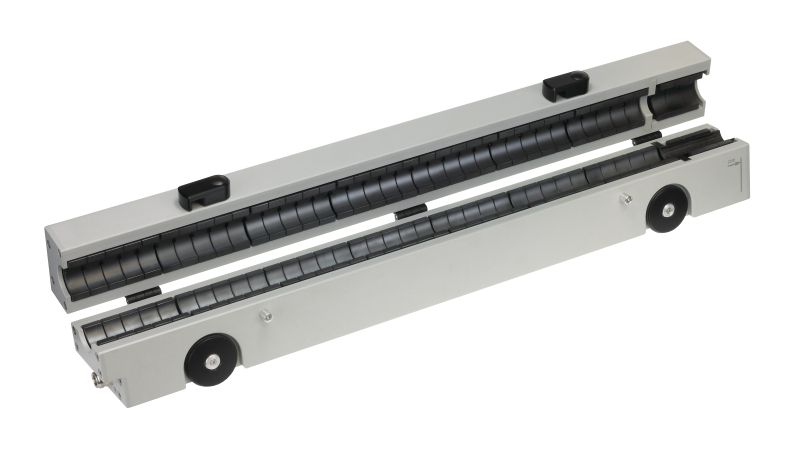

![MDS21C](img/emc/clamps/MDS21C.jpg) |
MDS 21 C |
規格:CISPR 16-1-3
用途: ・CISPR 14-1等の電源線放射ノイズ測定 ・ケーブル遮蔽性能測定
コネクタ:N型(f) |
30 - 1000MHz |

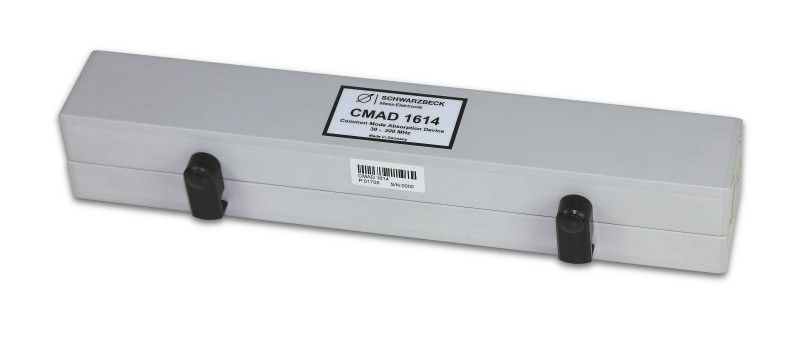

![CMAD1614](img/emc/clamps/CMAD1614.jpg) |
CMAD 1614 |
規格:CISPR 16-1-4
用途:コモンモードノイズの抑制
最大ケーブル直径:26 mm |
10 - 1000MHz |

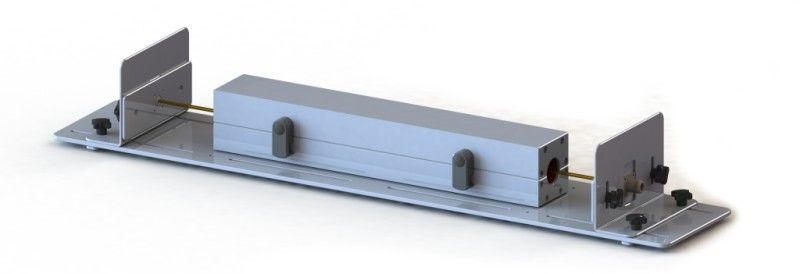

![CAL CMAD1614](img/emc/clamps/cal_cmad.jpg) |

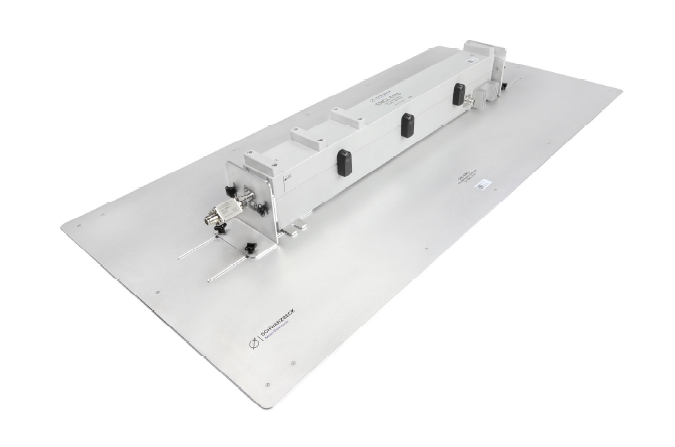

CAL CMAD 1614 |
規格:CISPR 16-1-4
用途:CMAD 1614の校正 |
10 - 1000MHz |

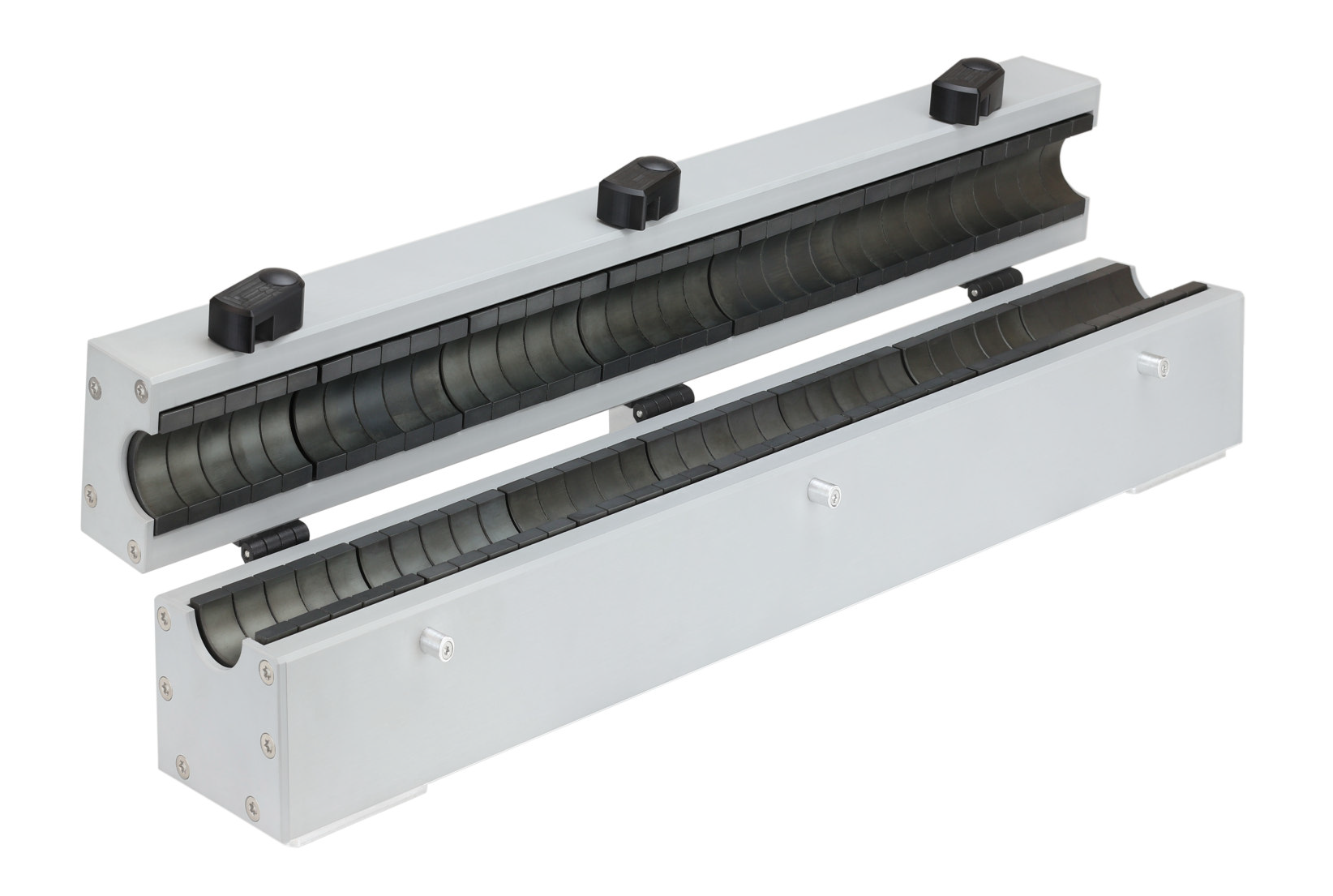

![MDS21B](img/emc/clamps/MDS21_open.jpg) |
MDS 21 B |
規格:CISPR 16-1-3
用途: ・CISPR 14-1等の電源線放射ノイズ測定 ・ケーブル遮蔽性能測定
コネクタ:N型(f) |
30 - 1000MHz |
外観 |
型番 |
主な仕様 |
周波数 |
吸収クランプ(エミッション用) |

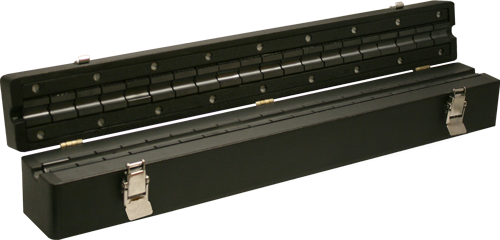

![CLA-050](img/emc/clamps/CLA-050.png) |
CLA-050 |
規格:CISPR 16-1-3
用途:CISPR 14-1等の電源線放射ノイズ測定 コネクタ:BNC(f) 最大ケーブル直径:10 mm |
30 - 1000MHz |

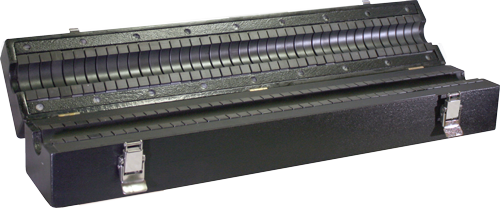

![CLA-150](img/emc/clamps/CLA-150.png) |
CLA-150 |
規格:CISPR 16-1-3
用途:CISPR 14-1等の電源線放射ノイズ測定 コネクタ:BNC(f) 最大ケーブル直径:32 mm |
30 - 1000MHz |
カレントプローブ(エミッション用) |

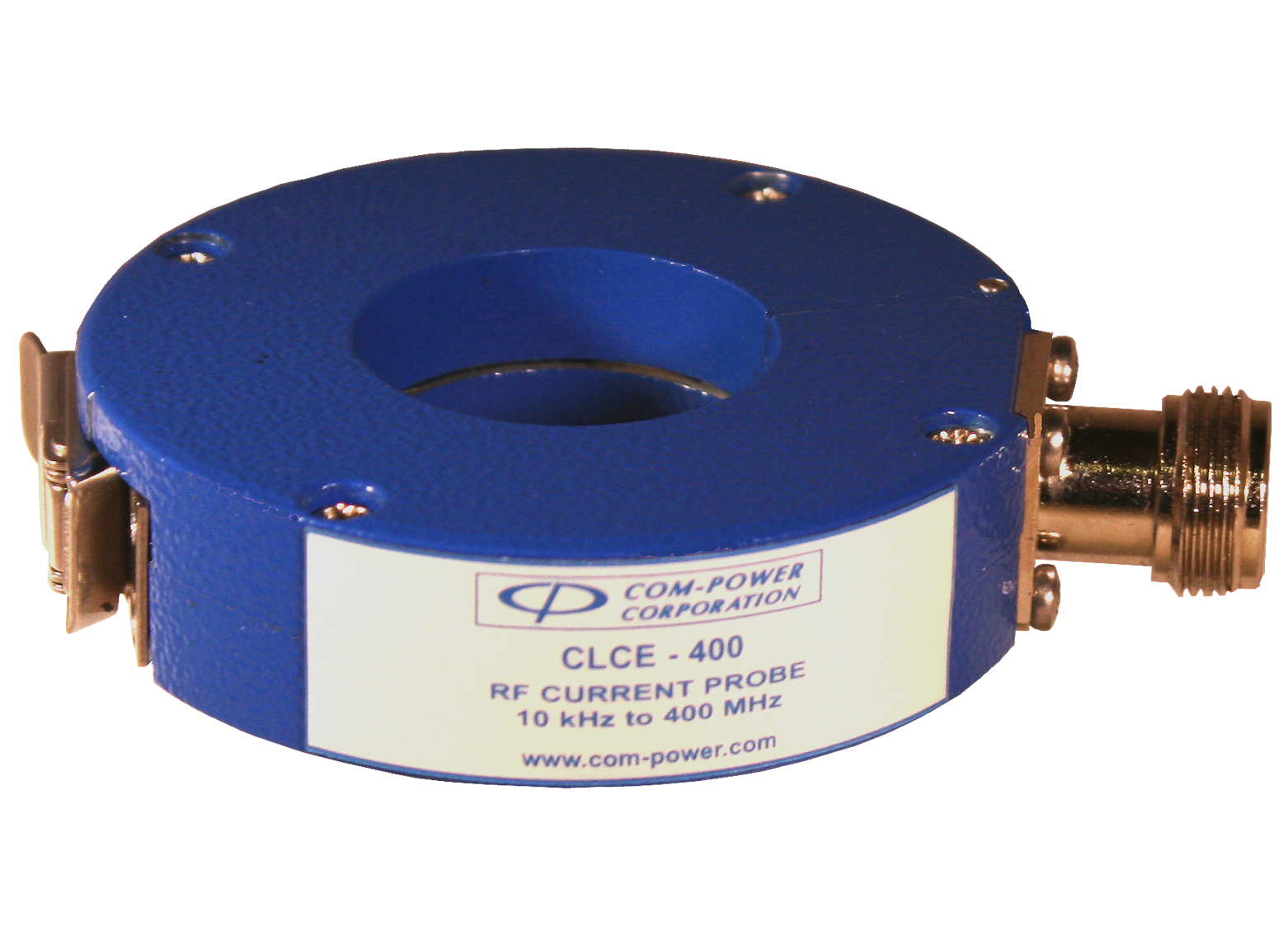

![CLCE-400](img/emc/clamps/CLCE-400.png) |
CLCE-400 |
規格:CISPR, DO-160, MIL-STD-461
用途:イミュニティ試験時の電流モニタリング ケーブル放射ノイズ測定 コネクタ:N型(f)
クランプ内径:32 mm 伝達インピーダンス:-21〜17 dBΩ |
10kHz - 400MHz |

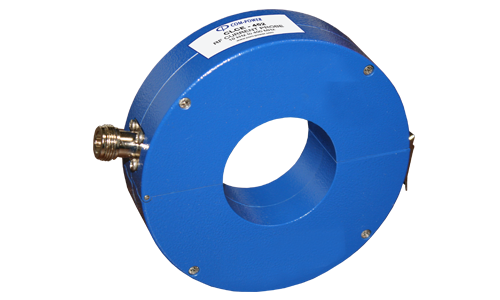

![CLCE-452](img/emc/clamps/17867_product.png) |
CLCE-452 |
規格:CISPR, DO-160, MIL-STD-461
用途:イミュニティ試験時の電流モニタリング ケーブル放射ノイズ測定 コネクタ:N型(f)
クランプ内径:52 mm 伝達インピーダンス:-23〜8 dBΩ |
10kHz - 400MHz |
カレントプローブ(BCIイミュニティ用) |

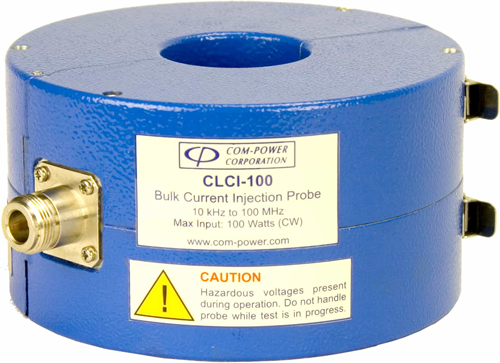

![CLCI-100](img/emc/clamps/CLCI-100.png) |
CLCI-100 |
規格:IEC61000-4-6
用途:BCI試験用電流注入プローブ コネクタ:N型(f)
クランプ内径:40 mm 入力電力:100 W |
10kHz - 100MHz |

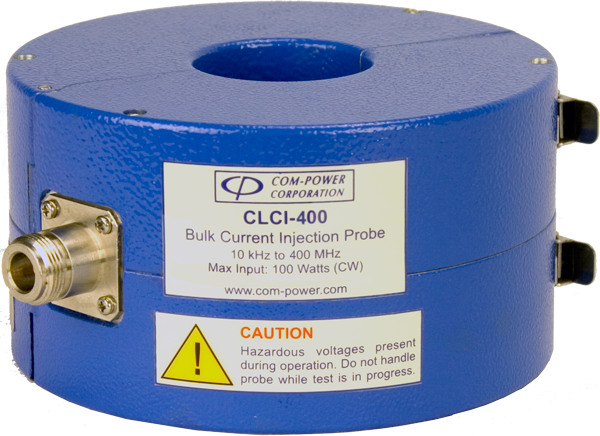

![CLCI-400](img/emc/clamps/CLCI-400.png) |
CLCI-400 |
規格:DO-160, MIL-STD-461
用途:BCI試験用電流注入プローブ コネクタ:N型(f)
クランプ内径:40 mm 入力電力:100 W |
10kHz - 400MHz |
