アンテナページトップ


アンテナはEMC計測には欠かせないデバイスの一つです。
当社では民生EMC試験から車載機器EMC試験、MIL-STD、FCCなどのEMC試験規格に対応したアンテナは勿論の事、お客様の製品設計段階における放射ノイズ測定やイミュニティ試験に最適なアンテナを選定し、ご提案致します。
周波数は数kHzから110GHzにわたる広帯域をカバーできる製品を取り揃えております。
EMCの分野においては老舗のドイツSchwarzbeck(シュワルツベック)社 製品、マイクロ波・ミリ波帯域においては専門メーカーのRFspin社製品を主にご提案致します。その他特殊な目的で用いられるアンテナについてはA-INFO社製品も取り揃えております。
また各種アンテナはEMC分野のみならず、電磁波の学術研究やRF技術を応用した機器の評価にもご使用頂けます。


主要取扱メーカー 一覧

Schwarzbeck

Schwarzbeck Mess Elektronik社
COM-Power

COM-Power社
RFSpin

RFSpin社

アンテナ種類別 一覧

バイコニカルアンテナ アンテナバラン バイコニカルエレメント 折り畳み式バイコニカルエレメント

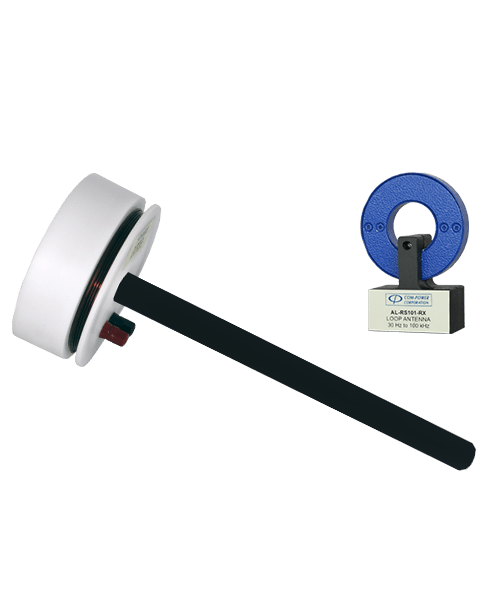

ログペリアンテナ ホーンアンテナ Txループアンテナ Rxループアンテナ
スタックトログペリアンテナ ハイブリッドアンテナ ダイポールアンテナ 精密ダイポールアンテナ

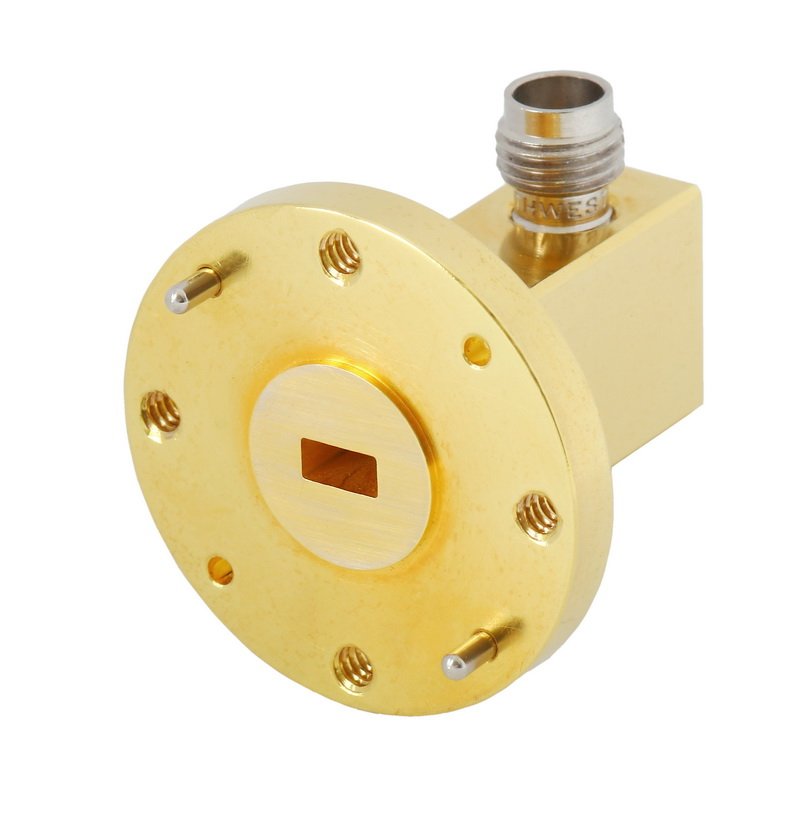

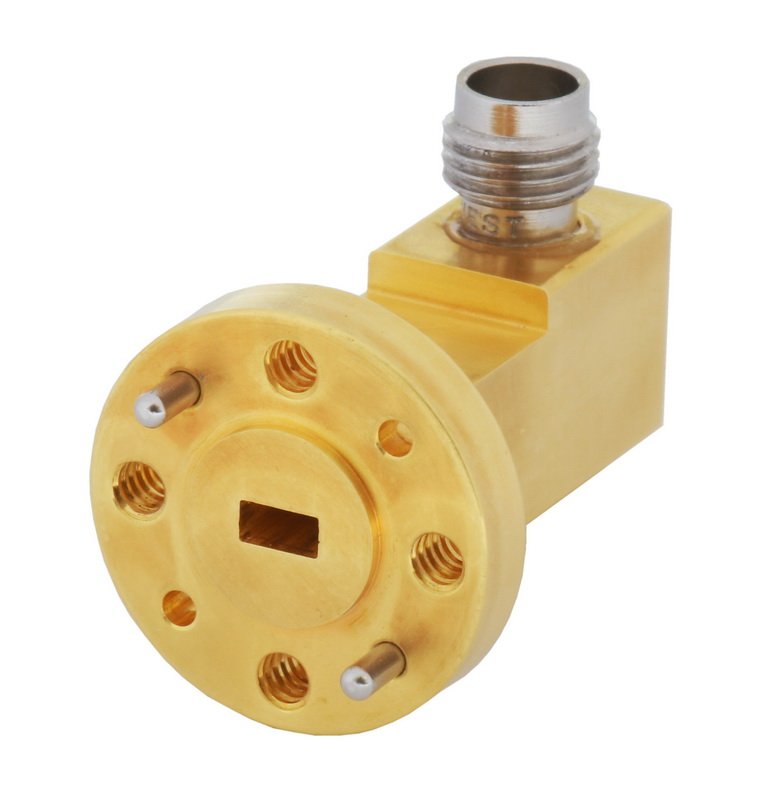

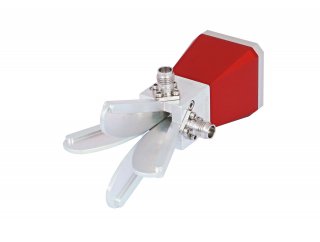

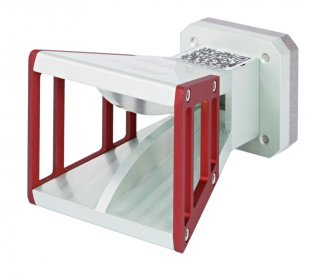

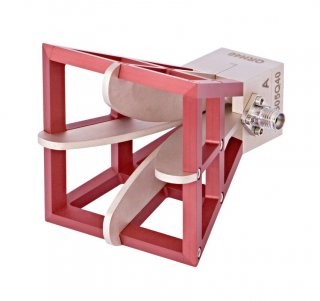

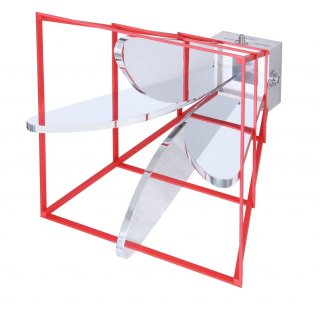

ミリ波帯ダブルリジッド クワッドリジッドホーン 標準ゲインホーン 導波管アダプタ

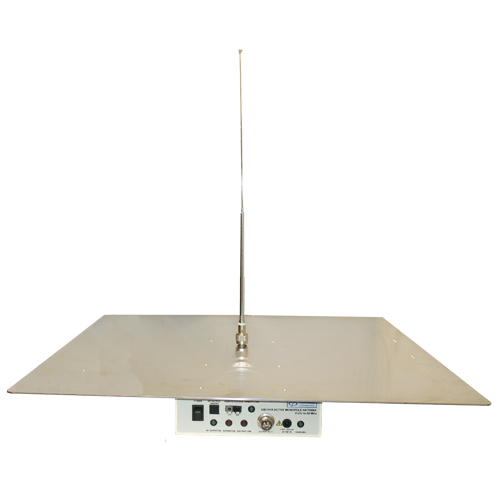

アクティブホーンアンテナ アクティブ電界アンテナ アクティブループアンテナ ヘリカルアンテナ
標準ゲインアンテナ ロッドアンテナ アンテナマスト ラージループアンテナ

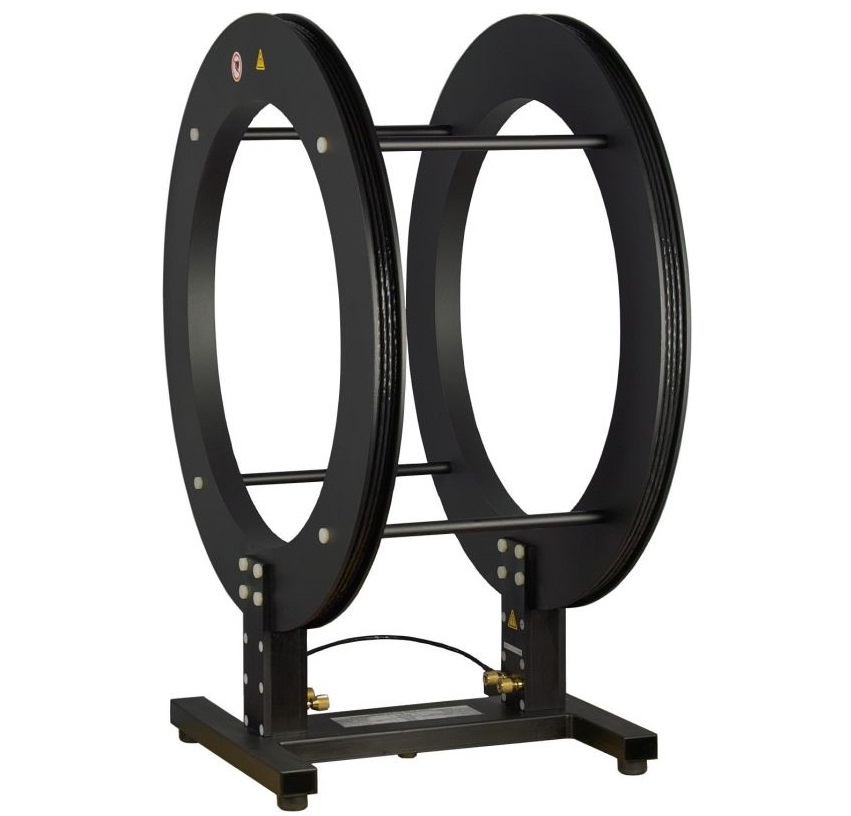

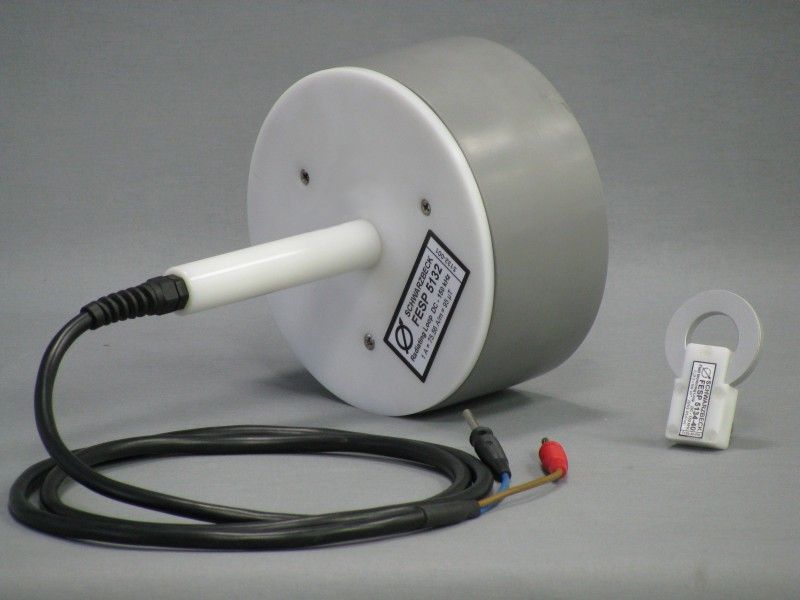

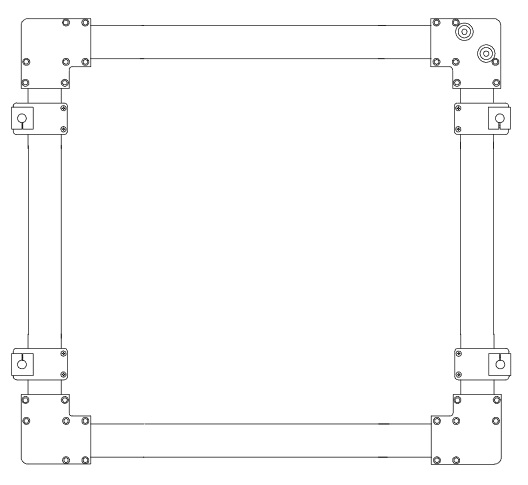

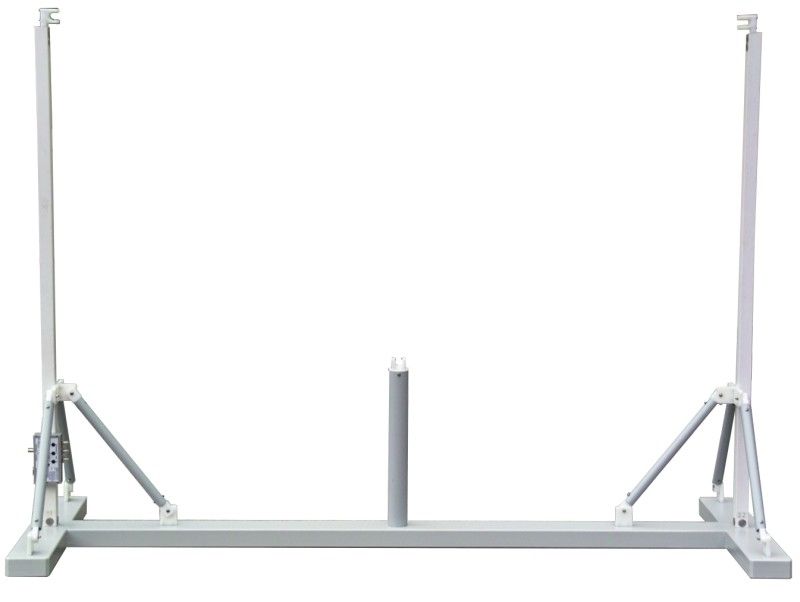

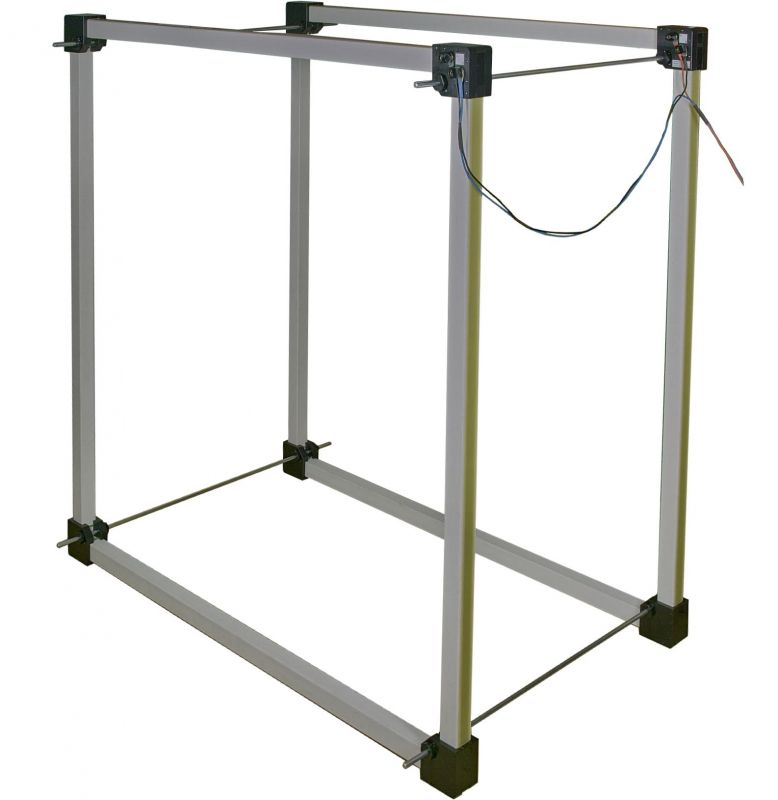

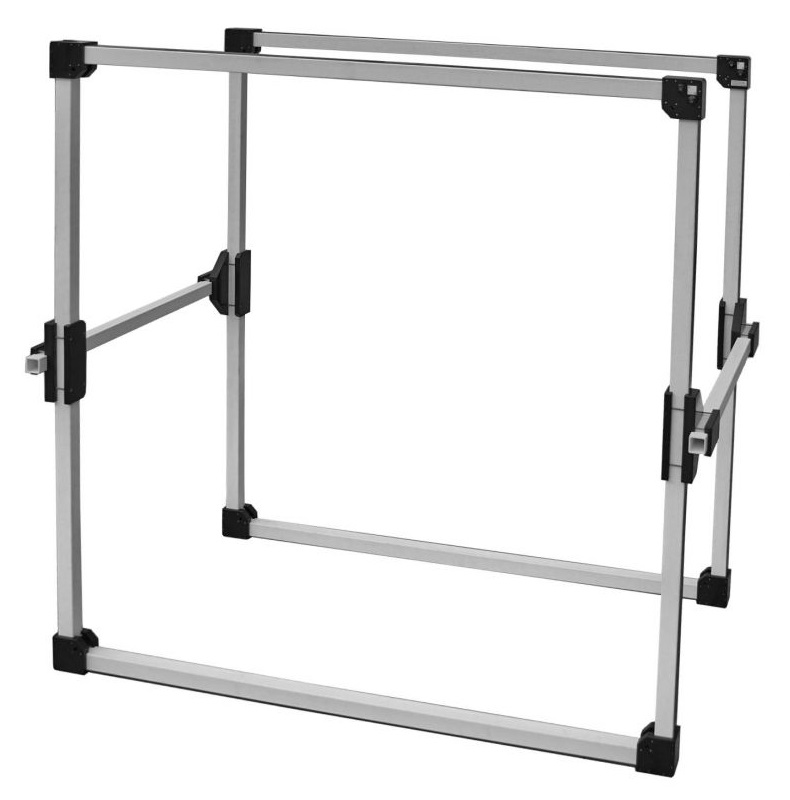

ヘルムホルツコイル 放射ループアンテナ フィールドプローブ 車載機器試験用アンテナ

シュワルツベック(Schwarzbeck)社製品

外観写真 型番 種類 主な仕様 周波数
バイコニカルアンテナ
RS16

RS 16

バイコニカル
アンテナ

垂直偏波特性バイコニカルアンテナ
(H面オムニディレクショナル)
Max 50W入力

(0.5)1.0 - 6.0(8.5)GHz

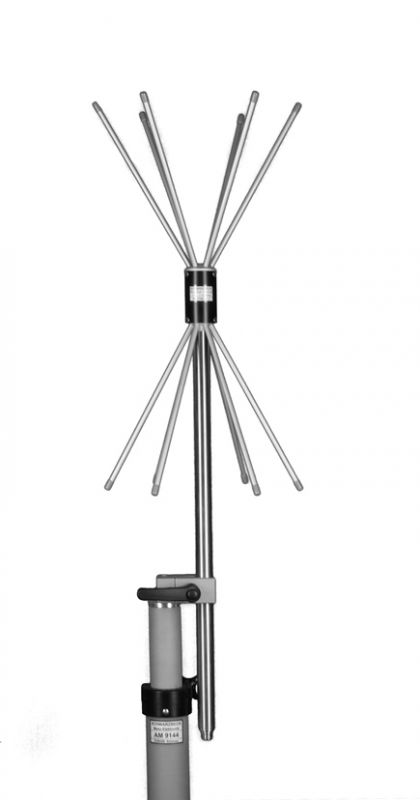

RE1790

RE 1790

バイコニカル
アンテナ

垂直偏波特性バイコニカルVHF-UHF
アンテナ(H面オムニディレクショナル)
Max 200W入力

(170)230 - 1000(1100)MHz

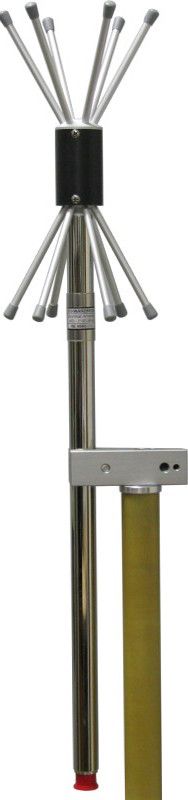

RE4590

RE 4590

バイコニカル
アンテナ

垂直偏波特性バイコニカルVHF-UHF
アンテナ(H面オムニディレクショナル)
Max 200W入力

(330)450 - 1000(1100)MHz

RS0460

RS 0460

バイコニカル
アンテナ

垂直偏波特性バイコニカルアンテナ
(H面オムニディレクショナル)

400 - 6000MHz

SBA9113

SBA 9113

小型
バイコニカル
アンテナ

CIS/A/648/CDV CISPR 16-1-4サイトバリデーション向け
バイコニカルアンテナ
Max 20W入力 Mini Version有り

0.5 - 3GHz

SBA9119

SBA 9119

小型
バイコニカル
アンテナ

CIS/A/648/CDV CISPR 16-1-4
サイトバリデーション向け
バイコニカルアンテナ
Max 20W入力 キャリーケース付き

1 - 6GHz

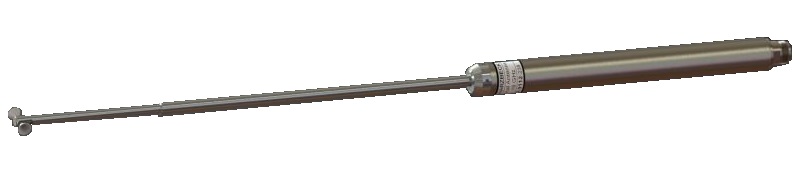

SBA9112

SBA 9112

小型
バイコニカル
アンテナ

CIS/A/648/CDV CISPR 16-1-4
サイトバリデーション向け
バイコニカルアンテナ
Max 10W入力
キャリーケース付き
Mini Version有り

(1)3 - 18GHz

420NJ

420 NJ

車載
イミュニティ
エレメント

FORD RI115試験用アンテナ
(SBA 9113使用)

360 - 2700MHz

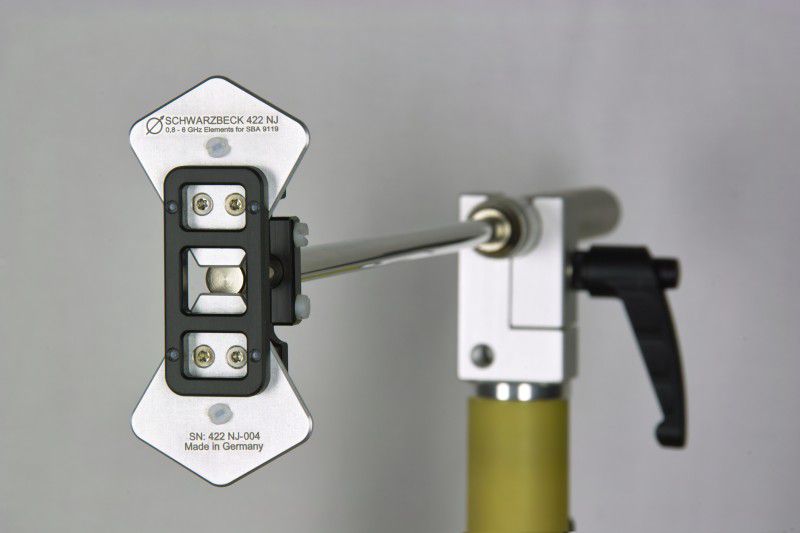

422NJ

422 NJ

車載
イミュニティ
エレメント

自動車部品試験用アンテナ
(SBA 9119使用)

800 - 6000MHz

SBA9113B

SBA 9113 B

小型
バイコニカル
アンテナ

IEC61000-4-3ハーモニクス測定用

80MHz - 3GHz

UBA9116

UBA 9116

バイコニカル
アンテナ

バイコニカルUHF広帯域アンテナ Max 5W入力

(160)300 - 1000(1100)MHz

VUBA9117

VUBA 9117

バイコニカル
アンテナ

バイコニカルVHF-UHF広帯域アンテナ Max 5W入力

(30)150 - 1000MHz

アンテナホルダ/バラン
VHA9103B

VHA 9103 B

1:1バラン

アンテナホルダ/バラン
適用エレメント:
BBA9160・BBAL9136・BBAK9137・BBVK9138
耐電力15W

30 - 300MHz

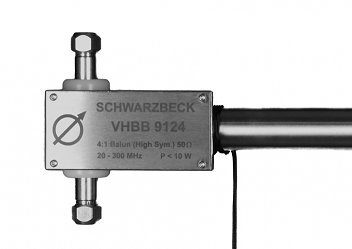

VHBB9124

VHBB 9124

4:1バラン

高対称性バラン
適用エレメント:
BBA・BBAL・ BBAK・BBVK
耐電力10W

25 - 300MHz

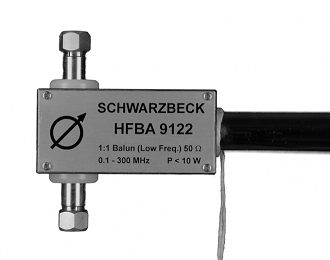

HFBA9122

HFBA 9122

1:1バラン

HF-VHF広帯域バラン
適用エレメント:
BBAL9136・BBA9106・BBAK9137
BBVU9135・BBUK9139
耐電力10W

0.15 - 300MHz

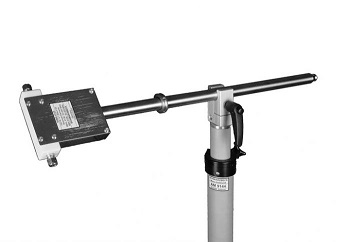

VHBA9123

VHBA 9123

4:1バラン

広帯域アンテナバラン
適用エレメント:
BBA9160・BBAL9136・BBAK9137
耐電力100W

30 - 300MHz

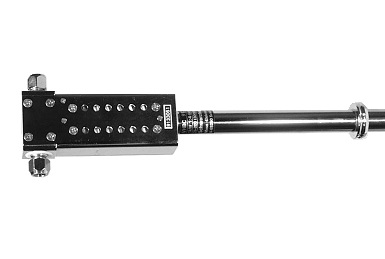

VHBC9133

VHBC 9133

4:1バラン

大電力バラン
適用エレメント:
BBA・BBAL・BBFA・Triangle・FBAA・FBAB
耐電力1kW

20 - 300MHz

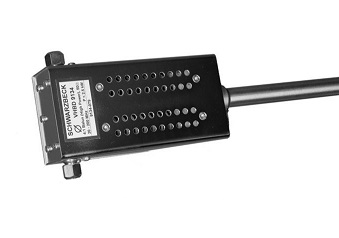

VHBD9134

VHBD 9134

4:1バラン

大電力バラン
適用エレメント:
BBAL 9130・BBFA 9146
コネクタ:N・7/16
耐電力2.5kW

20 - 200MHz

VHBD9134-4

VHBD 9134-4

4:1バラン

大電力バラン
適用エレメント:
BBA 9106・BBAL 9130・BBFA 9146
コネクタ:7/16
耐電力4kW

20 - 200MHz

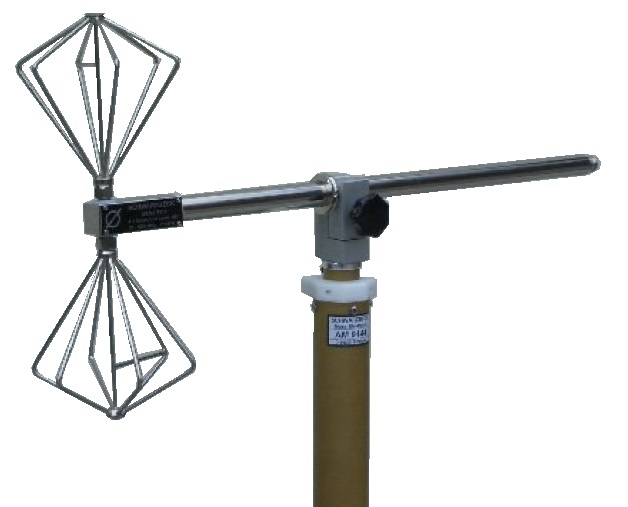

UBAA9114

UBAA 9114

4:1バラン

低ロス・広帯域バラン
適用エレメント:
BBVU 9135・BBUK 9139・BAOC 9216
BBOC 9217
耐電力5W

30 - 1000MHz

UBAA9115

UBAA 9115

4:1バラン

高対称性・広帯域バラン
適用エレメント:
BBVU 9135・BBUK 9139・BAOC 9216
BBOC 9217
耐電力5W

30 - 1000MHz

バイコニカルエレメント(バラン別売り)
BBA9106

BBA 9106

バイコニカル
エレメント

適用アンテナホルダ:VHA 9103 B、VHBC、VHBB、VHBA

30 - 300MHz

BBAL9136

BBAL 9136

バイコニカル
エレメント

適用アンテナホルダ:VHA 9103 B、VHBC、VHBB、VHBA

20 - 200MHz

BBAK9137

BBAK 9137

バイコニカル
エレメント

適用アンテナホルダ:VHA 9103、VHBB、VHBA

45 - 450MHz

BBVK9138

BBVK 9138

バイコニカル
エレメント

適用アンテナホルダ:VHA 9103、VHBB、VHBA

60 - 600MHz

BBVU9135

BBVU 9135

バイコニカル
エレメント

適用アンテナホルダ:UBAA 9114/9115

(30)100 - 1000MHz

BBUK9139

BBUK 9139

バイコニカル
エレメント

適用アンテナホルダ:UBAA 9114/9115

160 - 1200MHz

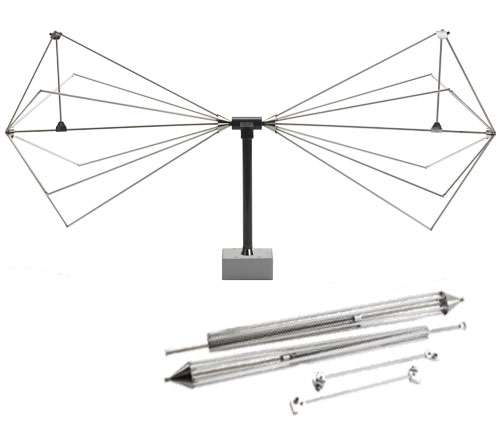

折りたたみ式/オープンバイコニカルエレメント(バラン別売り)
BBAE9179

BBAE 9179

折畳式
バイコニカル
エレメント

折り畳み式バイコニカルエレメント
(自動車試験用)
適用バラン:VHBC 9133, VHBD 9134, VHBD 9134-4

20 - 220MHz

BBFA9146

BBFA 9146

折畳式
バイコニカル
エレメント

折り畳み式アルミニウムエレメント
(最長4mのエクステンション)

20 - 220MHz

FBAB9177

FBAB 9177

折畳式
バイコニカル
エレメント

折り畳み式
バイコニカルエレメント

30 - 300MHz

FBAL9178

FBAL 9178

折畳式
バイコニカル
エレメント

折り畳み式
バイコニカルエレメント

30 - 300MHz

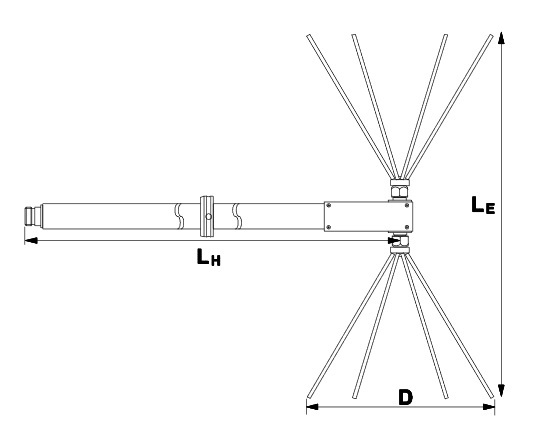

BOAC9216

BOAC 9216

折畳式
バイコニカル
エレメント

オープンコニカルエレメント
適用アンテナホルダ:UBAA 9114/9115

160 - 1200MHz

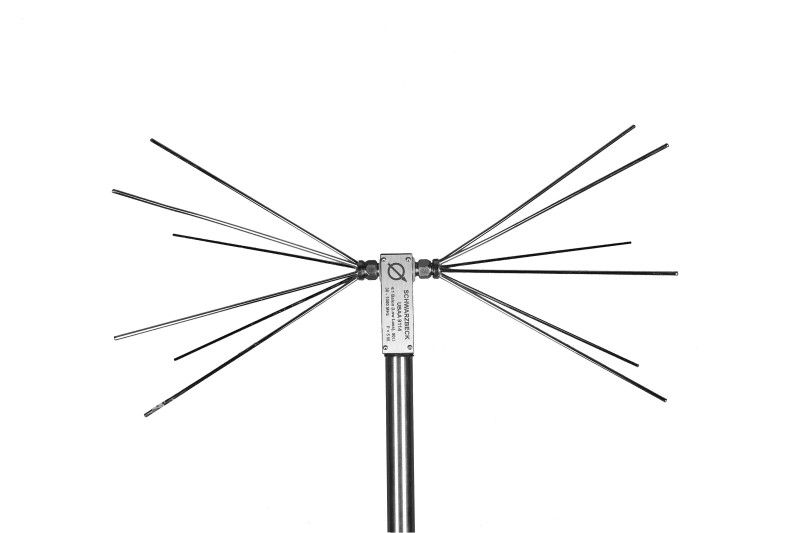

BBOC9217

BBOC 9217

折畳式
バイコニカル
エレメント

オープンコニカルエレメント
適用アンテナホルダ:UBAA 9114/9115

(30)100 - 1000MHz

ログペリオディックアンテナ

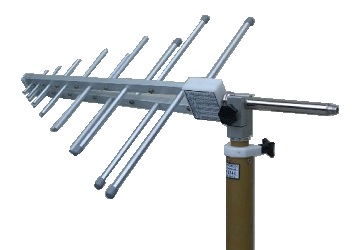

UHALP9108A

UHALP 9108 A

ログペリ
アンテナ

低ロス Max 1kW入力 22mmパイプマウント

250 - 2400MHz

VULP9118A

VULP 9118 A

ログペリ
アンテナ

Max 1kW入力 22mmパイプマウント

180 - 1500(2000)MHz

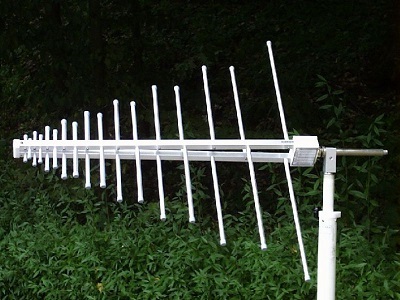

VULP9118B

VULP 9118 B

ログペリ
アンテナ

Max 1kW入力 22mmパイプマウント

160 - 1500(2000)MHz

No Photo

VULP 9118 C

ログペリ
アンテナ

Max 1kW入力 22mmパイプマウント

100 - 1400(2000)MHz

VULP9118D

VULP 9118 D

ログペリ
アンテナ

Max 1kW入力 センターマウント
アンテナアダプタ:KG 9201

(80)95 - 1500(1800)MHz

VULP9118E

VULP 9118 E

ログペリ
アンテナ

Max 1kW入力 センターマウント
アンテナアダプタ:KG 9201

(50)75 - 1500MHz

VULP9118Especial

VULP 9118 E special

ログペリ
アンテナ

Max 1kW入力 センターマウント
アンテナアダプタ:KG 9201

(50)75 - 1500MHz

No Photo

VULP 9118 E High Power

ログペリ
アンテナ

Max 5.4kW(<100Hz), Max 1.5kW(<1GHz)
センターマウント
アンテナアダプタ:KG 9201

(50)75 - 1500MHz

No Photo

VULP 9118 F

ログペリ
アンテナ

Max 1kW入力 センターマウント
アンテナアダプタ:KG 9201

55 - 1800MHz

VULP9118G

VULP 9118 G

ログペリ
アンテナ

Max 1kW入力 センターマウント
アンテナアダプタ:KG 9201

45 - 1500MHz

VULP9118Especial

VULP D/E/F/G special

ログペリ
アンテナ

VULP D/E/F/Gと同等特性
エレメント幅低減モデル

VULP9118H

VULP 9118 H

ログペリ
アンテナ

Max 1kW入力 センターマウント
アンテナアダプタ:KG 9201

(26)30 - 1500(1800)MHz

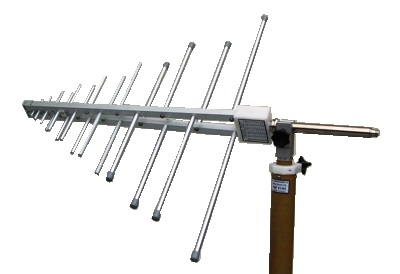

VUSLP9111

VUSLP 9111

ログペリ
アンテナ

低ロス Max 1kW入力
22mmパイプマウント

(200)230 - 2300(4000)MHz

VUSLP9111B

VUSLP 9111 B

ログペリ
アンテナ

低ロス Max 1kW入力
22mmパイプマウント

(180)200 - 3000(4000) MHz

VUSLP9111E

VUSLP 9111 E

ログペリ
アンテナ

Max 1kW入力(<300MHz)
センターマウント
アンテナアダプタ:KG 9201

(65)70 - 3000(4000)MHz

VUSLP9111F

VUSLP 9111 F

ログペリ
アンテナ

Max入力 1kW(<300MHz)300W(<1GHz)
センターマウント
アンテナアダプタ:KG 9201

(75)80 - 3000(4000)MHz

USLP9142

USLP 9142

ログペリ
アンテナ

Max入力 50W
22mmパイプマウント

0.7 - 5(8)GHz

USLP9143

USLP 9143

ログペリ
アンテナ

Max入力 200W(<500MHz)
22mmパイプマウント

(250)300 MHz - 7(8)GHz

USLP9143B

USLP 9143 B

ログペリ
アンテナ

Max入力 200W(<500MHz)
22mmパイプマウント

(180)200 MHz - 7(8)GHz

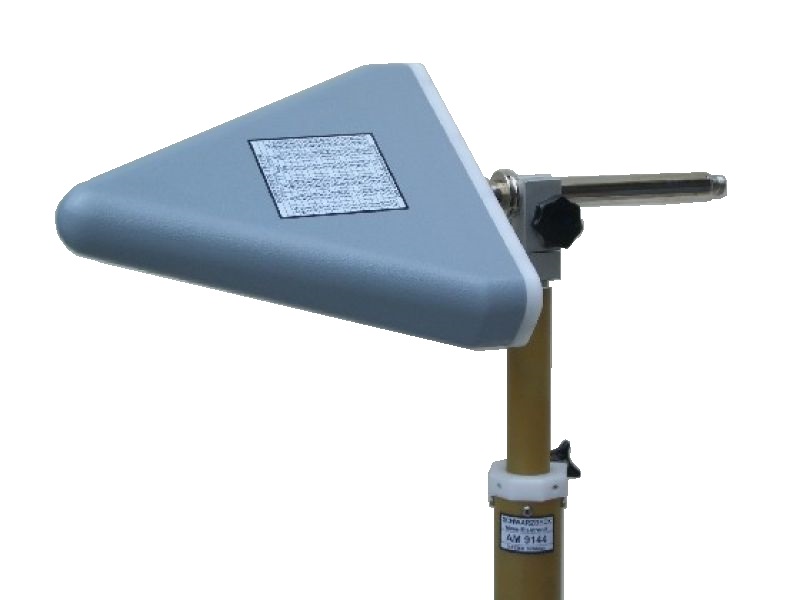

ESLP9145

ESLP 9145

ログペリ
アンテナ

Max入力 20W
22mmパイプマウント

(0.7)1 - 18(20)GHz

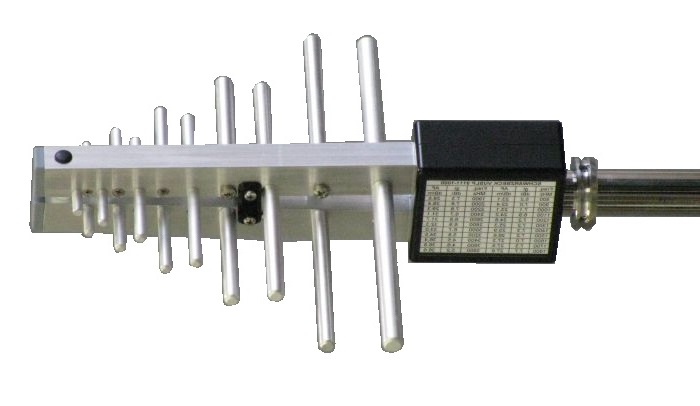

VUSLP9111-1000

VUSLP 9111-1000

ログペリ
アンテナ

Max入力 300W(<1GHz)
22mmパイプマウント

(0.75)0.8 - 3(4)GHz

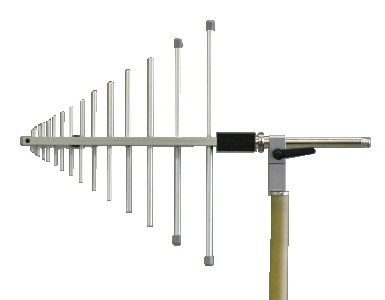

VUSLP9111-400

VUSLP 9111-400

ログペリ
アンテナ

Max入力 300W(<1GHz)
22mmパイプマウント

(0.34)0.4 - 3(4)GHz

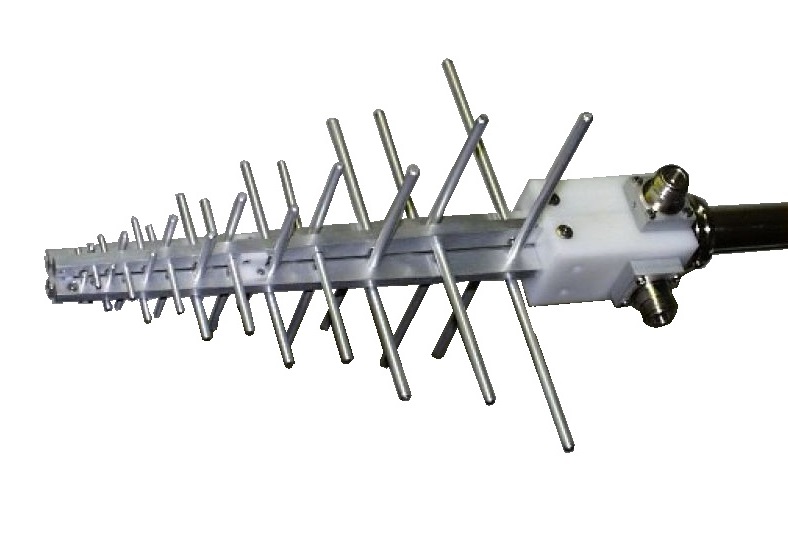

XSLP9142

XSLP 9142

デュアル偏波
ログペリ

Max入力 50W(<1GHz)
22mmパイプマウント

0.8 - 3(5)GHz

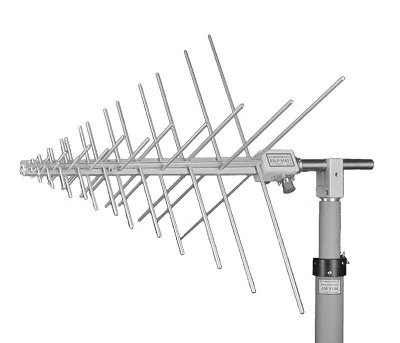

XSLP9143

XSLP 9143

デュアル偏波
ログペリ

Max入力 50W(<1GHz)
22mmパイプマウント

0.3 - 3(5.5)GHz

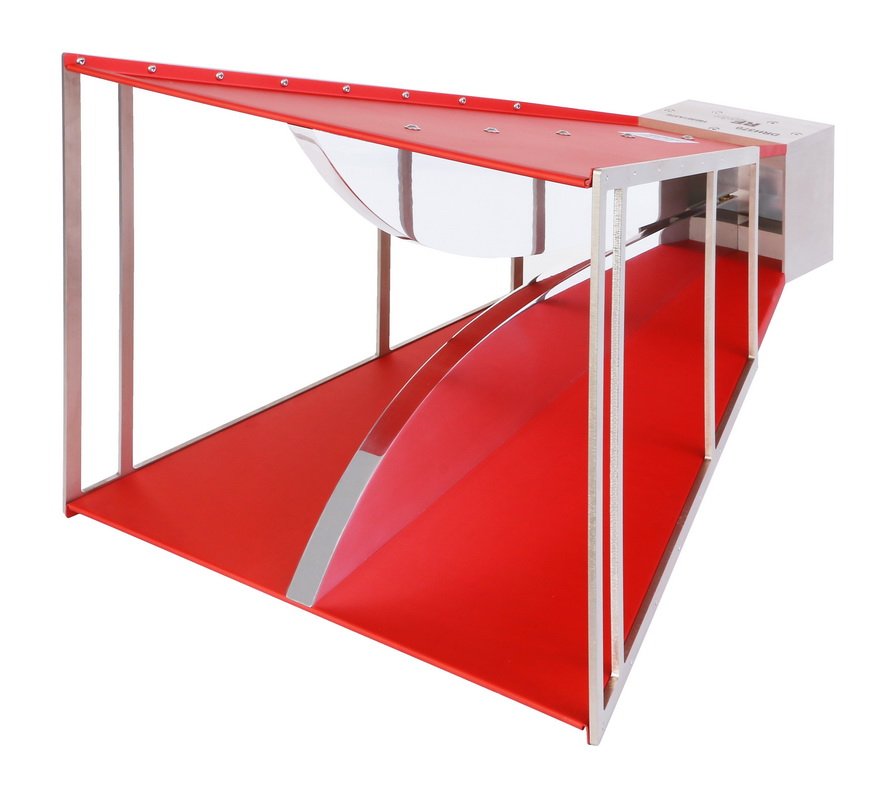

ホーンアンテナ

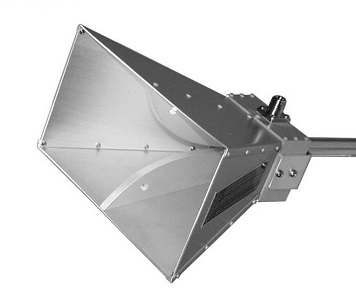

BBHA9120A

BBHA 9120 A

ダブルリジッド
ホーンアンテナ

広帯域ホーンアンテナ
300W(500W peak)入力 Nコネクタ

(0.8)1 - 5(10)GHz

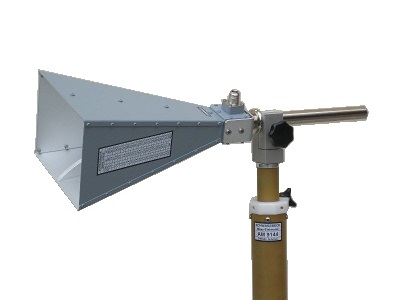

BBHA9120B

BBHA 9120 B

ダブルリジッド
ホーンアンテナ

広帯域ホーンアンテナ コネクタ

1 - 10GHz

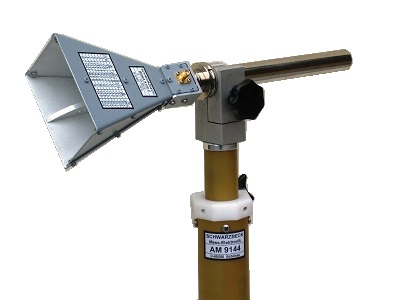

BBHA9120C

BBHA 9120 C

ダブルリジッド
ホーンアンテナ

広帯域ホーンアンテナ
50W(100W peak)入力
SMAコネクタ

2 - 18GHz

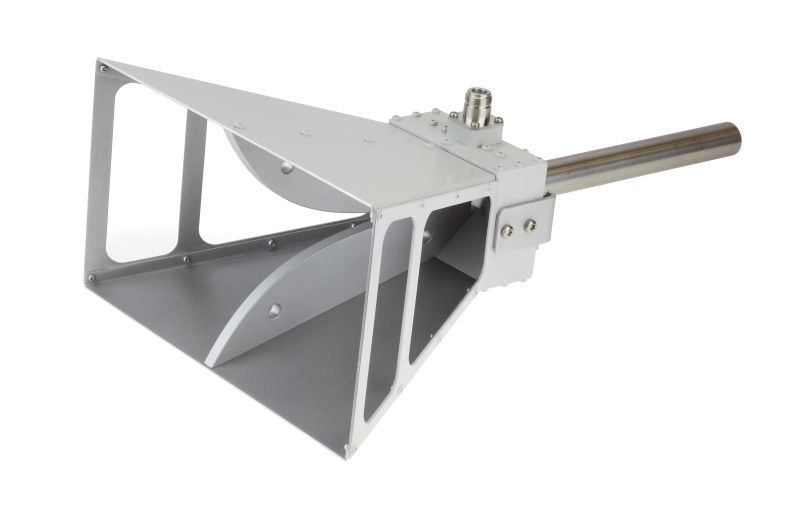

BBHA9120D

BBHA 9120 D

ダブルリジッド
ホーンアンテナ

広帯域ホーンアンテナ
300W(500W peak)入力 Nコネクタ

1 - 18GHz

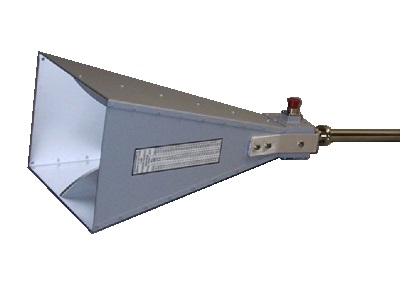

BBHA9120LF

BBHA 9120 LF

ダブルリジッド
ホーンアンテナ

広帯域ホーンアンテナ 小型設計 Nコネクタ

0.7 - 6GHz

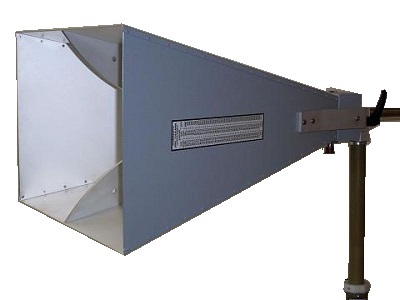

BBHA9120E

BBHA 9120 E

ダブルリジッド
ホーンアンテナ

広帯域ホーンアンテナ Nコネクタ

0.5 - 6GHz

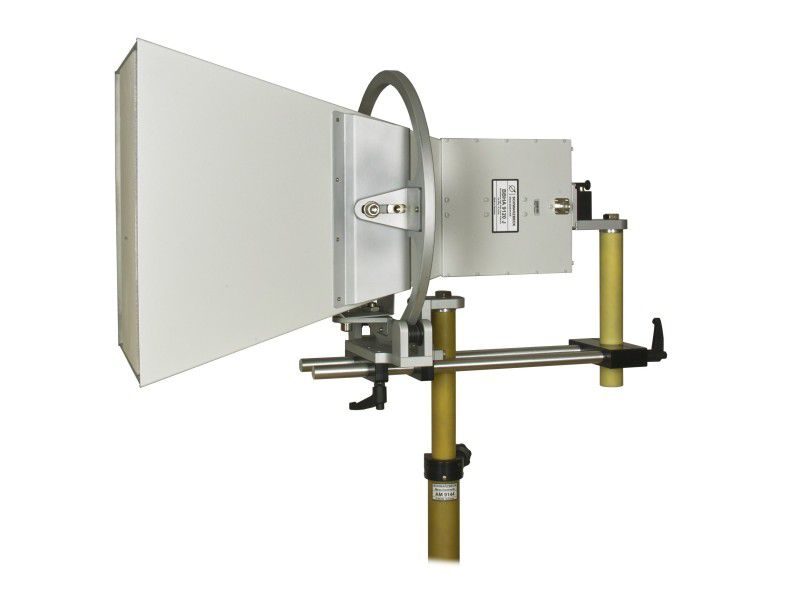

BBHA9120J

BBHA 9120 J

ダブルリジッド
ホーンアンテナ

広帯域ホーンアンテナ 車載機器試験用
ゲイン11〜20dBi
Nコネクタ

0.8 - 6.2GHz

BBHA9120K

BBHA 9120 K

ダブルリジッド
ホーンアンテナ

広帯域ホーンアンテナ 車載機器試験用
ゲイン11〜20dBi
Nコネクタ

0.4 - 1.6GHz

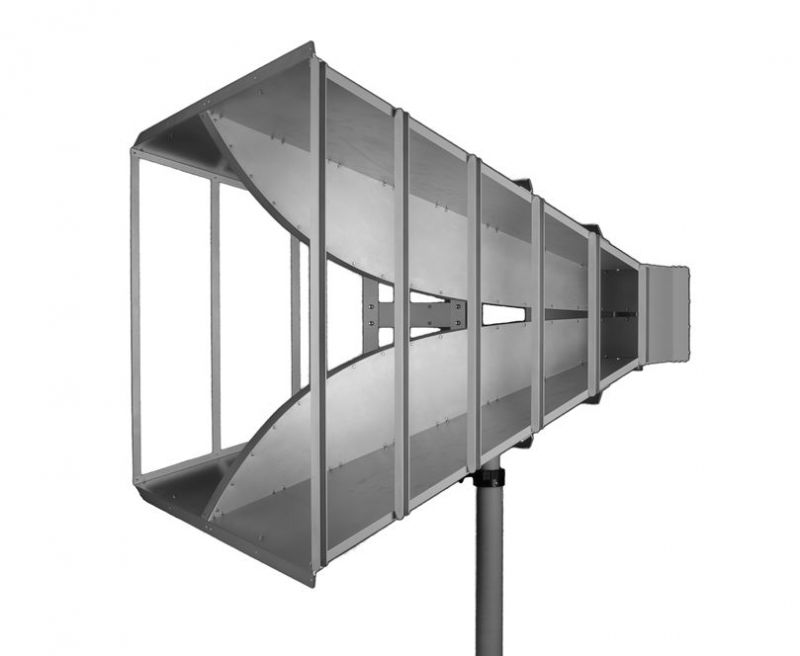

BBHA9120F

BBHA 9120 F

ダブルリジッド
ホーンアンテナ

広帯域ホーンアンテナ Nコネクタ
1.5kW@200MHz/0.5kW@2GHz

0.2 - 2GHz

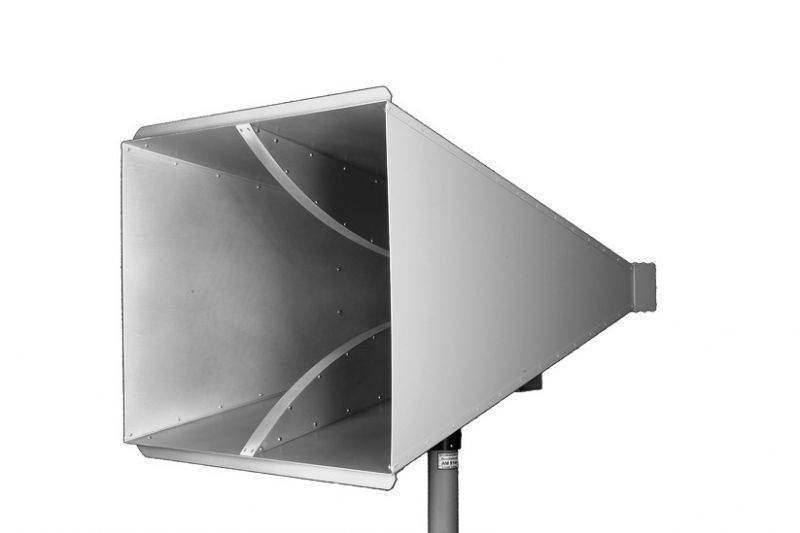

BBHA9120G

BBHA 9120 G

ダブルリジッド
ホーンアンテナ

広帯域ホーンアンテナ 7/16コネクタ
3kW@400MHz/1.5kW@2GHz

0.4 - 2.8GHz

BBHA9170

BBHA 9170

標準ゲイン
ホーンアンテナ

ホーンアンテナ PC3.5コネクタ
Max 10W(CW)/25W(peak)

15 - 26.5(40)GHz

HA9250-12

HA 9250-12

標準ゲイン
ホーンアンテナ

遠方界最適化ホーンアンテナ ゲイン20dBi
Max 1.8kW(1GHz)/1.2kW(2GHz)
7/16コネクタ

1 - 2GHz

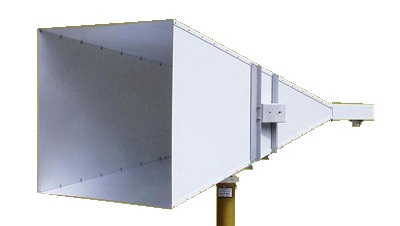

HA9250-24

HA 9250-24

標準ゲイン
ホーンアンテナ

遠方界最適化ホーンアンテナ ゲイン20dBi
Max 2kW(2GHz)/1kW(4GHz)
7/16コネクタ

2 - 4GHz

HA9250-48

HA 9250-48

標準ゲイン
ホーンアンテナ

遠方界最適化ホーンアンテナ ゲイン20dBi
Max 1kW(4GHz)/0.5kW(8GHz)
7/16コネクタ

4 - 8GHz

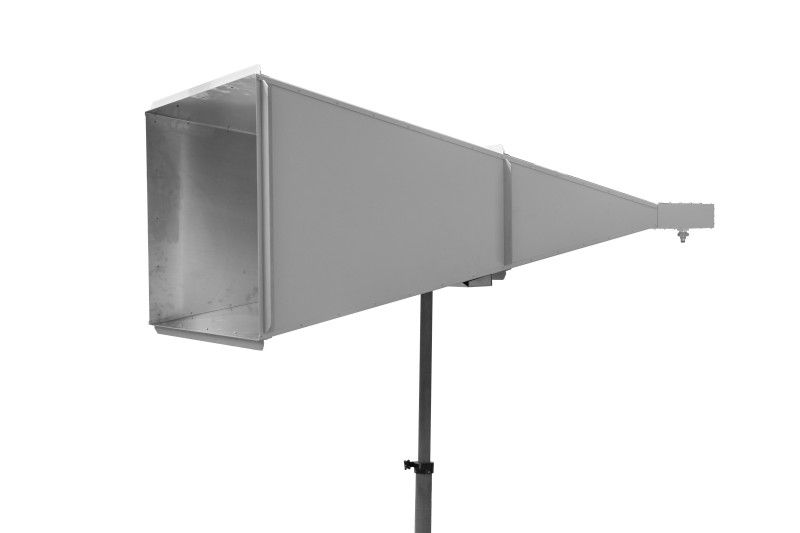

HA9251-12

HA 9251-12

標準ゲイン
ホーンアンテナ

1m最適化ホーンアンテナ ゲイン16dBi
Max 2kW CW(2GHz)
7/16コネクタ

1 - 2GHz

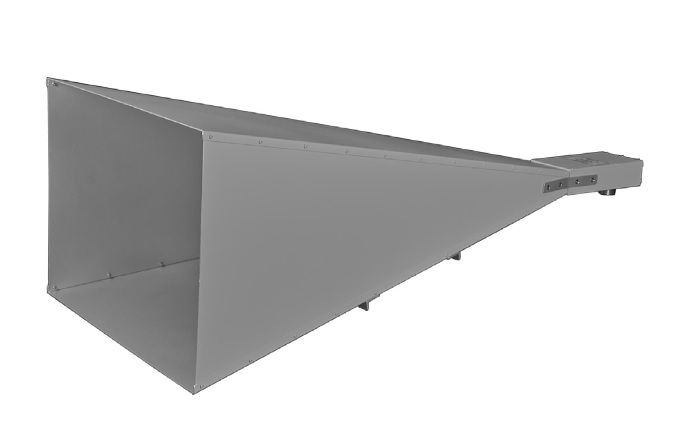

HA9251-24

HA 9251-24

標準ゲイン
ホーンアンテナ

1m最適化ホーンアンテナ ゲイン17〜20dBi
Max 2kW(2GHz)/1kW(4GHz)
7/16コネクタ

2 - 4GHz

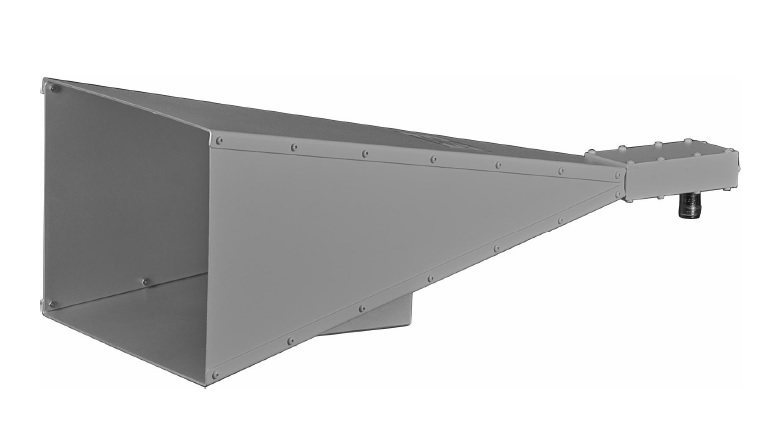

HA9251-48

HA 9251-48

標準ゲイン
ホーンアンテナ

1m最適化ホーンアンテナ ゲイン17〜21dBi
Max 1kW(4GHz)/0.5kW(8GHz)
7/16コネクタ

4 - 8GHz

CTIA0710

CTIA 0710

デュアル偏波
ホーンアンテナ

デュアル偏波広帯域ホーンアンテナ
SMAコネクタ

0.7 - 10GHz

BBHX9120E

BBHX 9120 E

デュアル偏波
ホーンアンテナ

デュアル偏波広帯域ホーンアンテナ
Max 200W Nコネクタ

(0.4)0.7 - 7(10)GHz

BBHX9120LF

BBHX 9120 LF

デュアル偏波
ホーンアンテナ

デュアル偏波広帯域ホーンアンテナ
Max 200W Nコネクタ

(0.8)1 - 8(10.5)GHz

スタックトログペリオディックアンテナ
STLP9128C

STLP 9128 C

スタックト
ログペリ

Nコネクタ 1kW(CW)/2kW(Peak)
7/16コネクタ 2kW(CW)/3kW(Peak)

(150)200MHz - 1.5(4)GHz

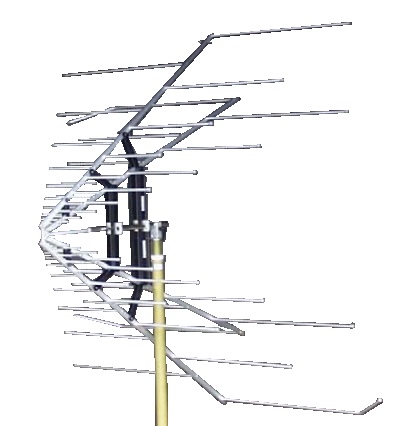

STLP9128D

STLP 9128 D

スタックト
ログペリ

Nコネクタ 1kW(CW)/1.5kW(Peak)
7/16コネクタ 2kW(CW)/3kW(Peak)

(65)80MHz - 3(4)GHz

STLP9128Dspecial

STLP 9128 D special

スタックト
ログペリ

エレメント幅低減タイプ
Nコネクタ 1kW(CW)/1.5kW(Peak)
7/16コネクタ 2kW(CW)/3kW(Peak)

(65)80MHz - 3(4)GHz

STLP9128E

STLP 9128 E

スタックト
ログペリ

Nコネクタ 1kW(CW)/1.5kW(Peak)
7/16コネクタ 2kW(CW)/3kW(Peak)

(65)80MHz - 1.5(3)GHz

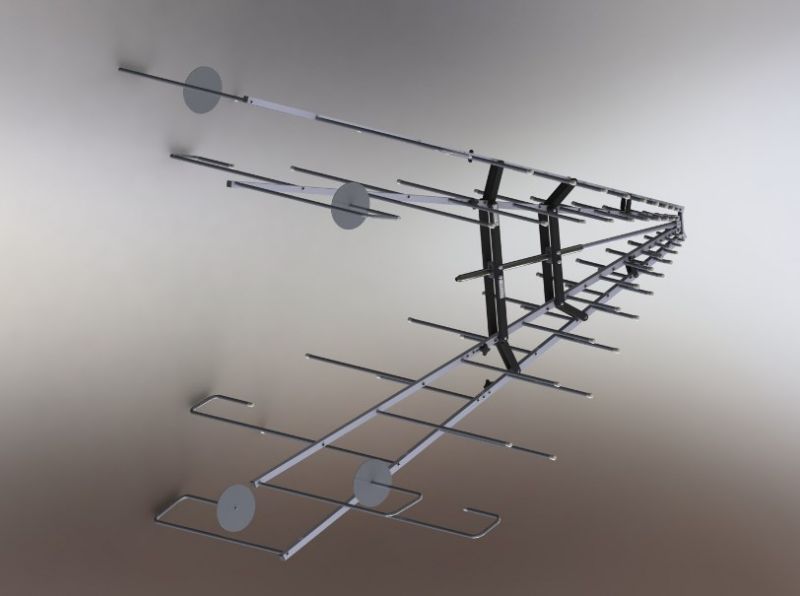

STLP9128Especial

STLP 9128 E special

スタックト
ログペリ

Nコネクタ 1kW(CW)/1.5kW(Peak)
7/16コネクタ 2kW(CW)/3kW(Peak)

80MHz - 1.7(2.7)GHz

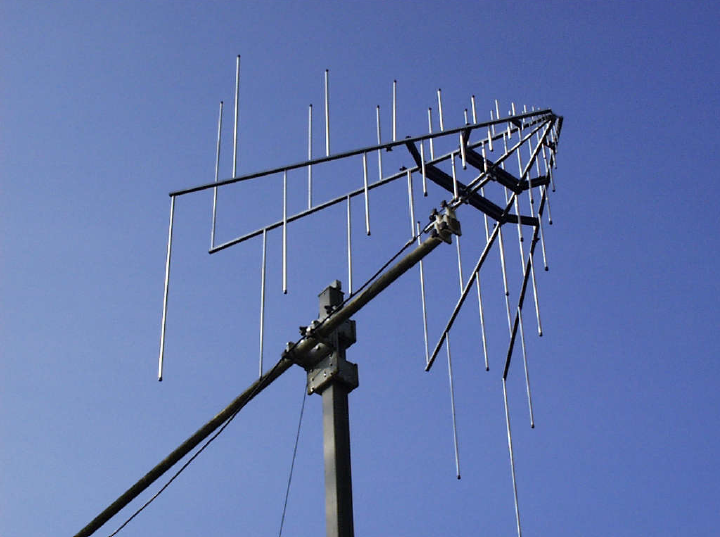

STLP9128F

NEW!!
STLP 9128 F

スタックト
ログペリ

Nコネクタ 1kW(CW)/1.5kW(Peak)
7/16コネクタ 2kW(CW)/3kW(Peak)

(55)70MHz - 1.5(3)GHz

STLP9129

STLP 9129

スタックト
ログペリ

Nコネクタ 7/16コネクタ
1.5kW(<100MHz)/500W(<1GHz)/8kW(<8GHz)

70MHz - 10GHz

STLP9148

STLP 9148

スタックト
ログペリ

Nコネクタ Max 50W

(0.7)1 - 18(20)GHz

STLP9149

STLP 9149

スタックト
ログペリ

Nコネクタ
300W(@1GHz)/150W(@6GHz)

(0.6)0.7 - 9(10.5)GHz

STLP100-500

STLP 100-500

スタックト
ログペリ

13/30コネクタ 5kW CW

(75)100 - 500(550)MHz

ハイブリッドアンテナ
VULB9164

VULB 9164

ハイブリッド
アンテナ

エレメント幅1.5m Nコネクタ Max 1kW

30MHz - 3000MHz

VULB9162

VULB 9162

ハイブリッド
アンテナ

エレメント幅1.50m Nコネクタ Max 100W(CW)

30MHz - 7GHz

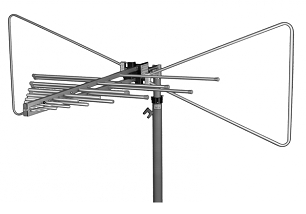

VULB9163

VULB 9163

ハイブリッド
アンテナ

エレメント幅1.50m Nコネクタ Max 100W(CW)

30MHz - 3000MHz

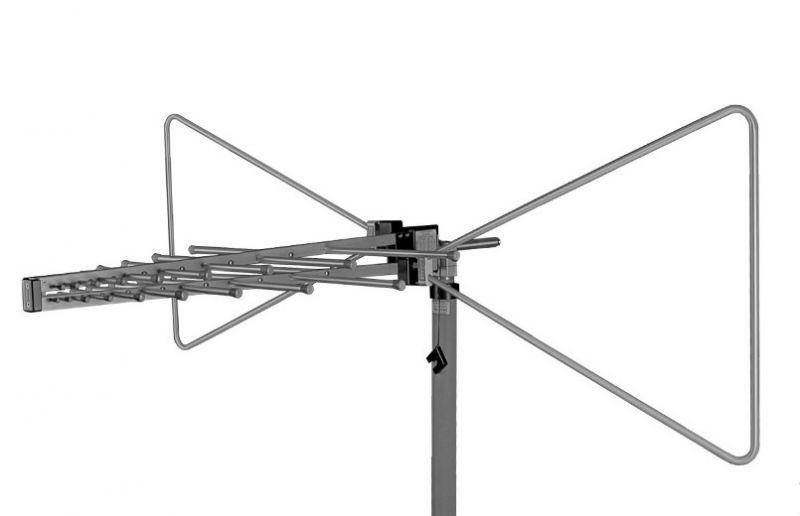

VULB9168

VULB 9168

ハイブリッド
アンテナ

エレメント幅1.50m Nコネクタ Max 10W(CW)

30MHz - 1000MHz

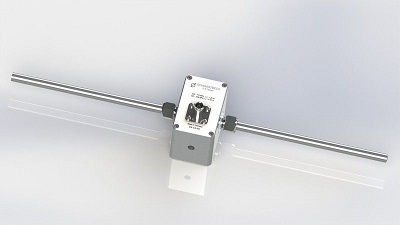

ダイポールアンテナ
VHA9103

VHA 9103

ダイポール
アンテナ

半波長VHFダポールアンテナ
テレスコピックエレメント(2セット)
Max 10W入力

30MHz - 300MHz

UHA9105

UHA 9105

ダイポール
アンテナ

半波長VHFダポールアンテナ
テレスコピックエレメント
Max 10W入力

300MHz - 100MHz

UHA9125C

UHA 9125 C

ダイポール
アンテナ

半波長UHFダポールアンテナ EMIバラン付き
テレスコピックエレメント(4セット)

0.75GHz - 2GHz

UHA9125D

UHA 9125 D

ダイポール
アンテナ

半波長UHFダポールアンテナ EMIバラン付き
テレスコピックエレメント(6セット)

1GHz - 3(4)GHz

精密ダイポールアンテナ
VHAP

VHAP

精密ダイポール
アンテナ

VHF精密ダイポールアンテナ
テレスコピックエレメント(2セット)
CISPR 16-1-5

30MHz - 300MHz

UHAP

UHAP

精密ダイポール
アンテナ

UHF精密ダイポールアンテナ
テレスコピックエレメント(2セット)
CISPR 16-1-5

300MHz - 1000MHz

No Photo

VHAPA

キャリブレーション
アダプタ

VHAP用キャリブレーションアダプタ

-

No Photo

UHAPA

キャリブレーション
アダプタ

UHAP用キャリブレーションアダプタ

-

ILS-Dipole

ILS Dipole

ILS(Instrument Landing Systems)用
ダイポールアンテナ

計器着陸装置用ダイポールアンテナ

108 - 118MHz
320 - 340MHz

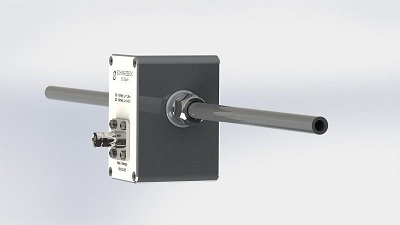

Tetra-Dipole

TETRA DIPOLE

TETRA(Terrestrical Trunked Radio)用
ダイポールアンテナ

地上基盤無線用ダイポールアンテナ

340 - 480MHz

Tx(送信)ループアンテナ
HFRASF02G

HFRA SF02G

Txループ
アンテナ

共振周波数調整Txループアンテナ
VG95373-13:2008-11及びVG95373-23:2008-11
(HFRAE 5163付き)

10kHz - 30MHz

No Photo

HFRA 5148

Txループ
アンテナ

放射ループアンテナ
直径180mm 1ターン

-

HFRA5149

HFRA 5149

Txループ
アンテナ

放射ループアンテナ
直径500mm 20Wターミネータ付き

9kHz - 30MHz

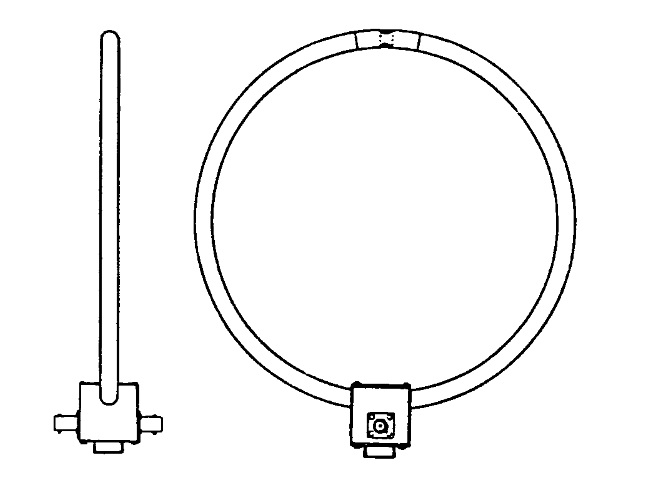

HFRA5152

HFRA 5152

Txループ
アンテナ

放射ループアンテナ
直径250mm

DC - 3MHz

HFRA5153

HFRA 5153

Txループ
アンテナ

放射ループアンテナ
直径180mm 5W

DC - 20(30)MHz

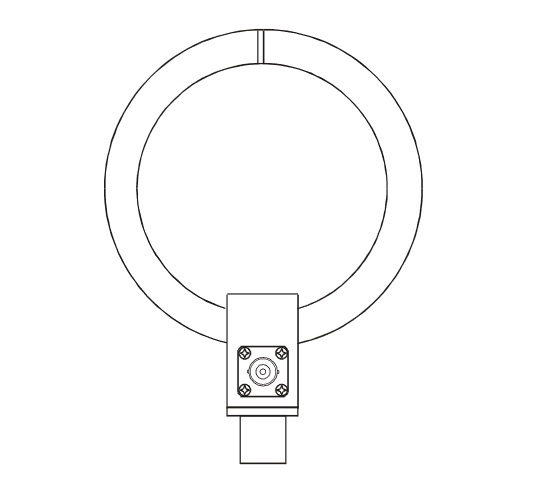

HFRA5154

HFRA 5154

Txループ
アンテナ

放射ループアンテナ
直径100mm 0.5W

0.1 - 30MHz

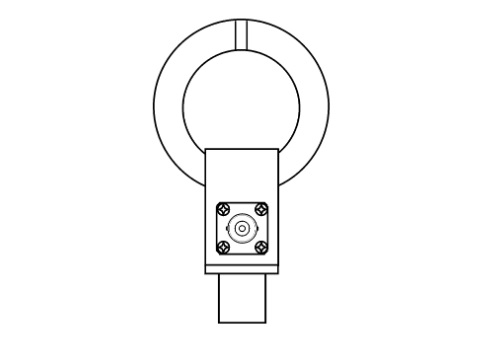

HFRA5155

HFRA 5155

Txループ
アンテナ

放射ループアンテナ
直径50mm 2W

0.1 - 100(300)MHz

No Photo

HFRA 5156

Txループ
アンテナ

放射ループアンテナ
直径50mm 2W 10W

0 - 5MHz

HFRA5157

HFRA 5157

Txループ
アンテナ

放射ループアンテナ
直径100mm 5W 2ターン

0 - 20(30)MHz

No Photo

HFRA 5158

Txループ
アンテナ

放射ループアンテナ
直径180mm 5W 10ターン

0 - 2MHz

HFRA5159

HFRA 5159

Txループ
アンテナ

放射ループアンテナ
直径250mm 5W

0 - 400kHz

No Photo

HFRA 5170

Txループ
アンテナ

放射ループアンテナ
直径100mm 3W 1ターン

0 - 30MHz

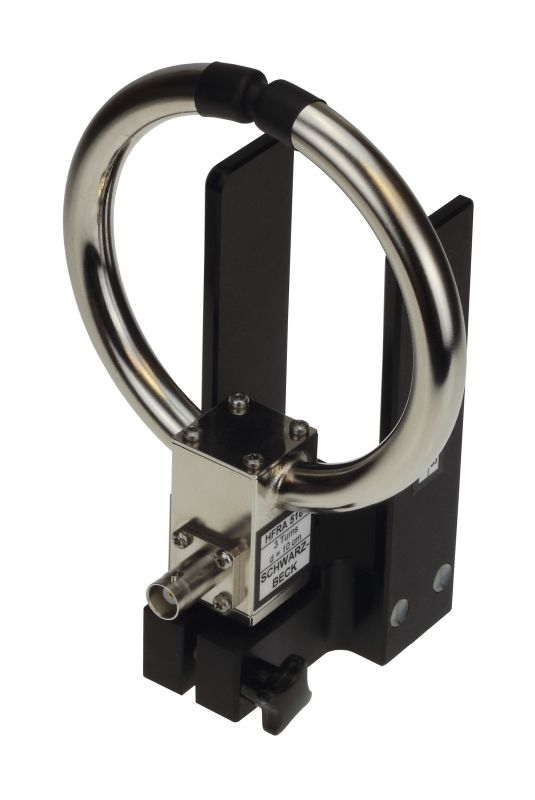

HFRAE5164

HFRA 5164

Txループ
アンテナ

放射ループアンテナ
直径100mm 3ターン
IEC61000-4-39用
推奨オプション:
FESP 5134-1・Loopholder 5164-39・NFCN 1356

0.01 - 120MHz

Rx(受信)ループアンテナ

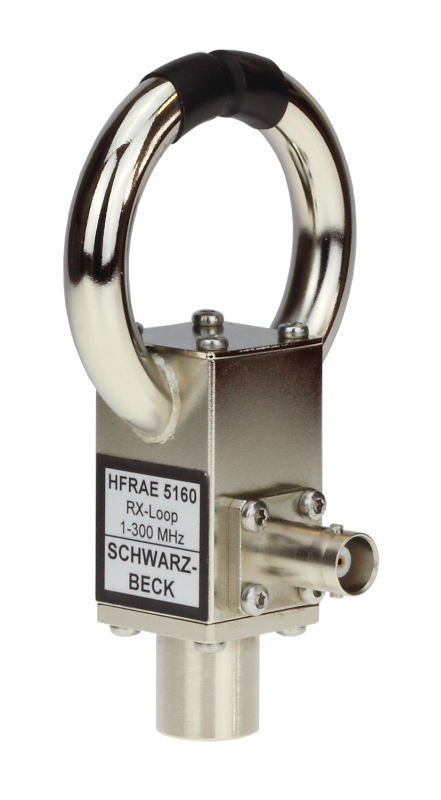

HFRAE5160

HFRAE 5160

Rxループ
アンテナ

受信ループアンテナ VHF-UHF
直径50mm
アンテナファクタ:22.7dB/Ωm
BNCコネクタ

2 - 300MHz

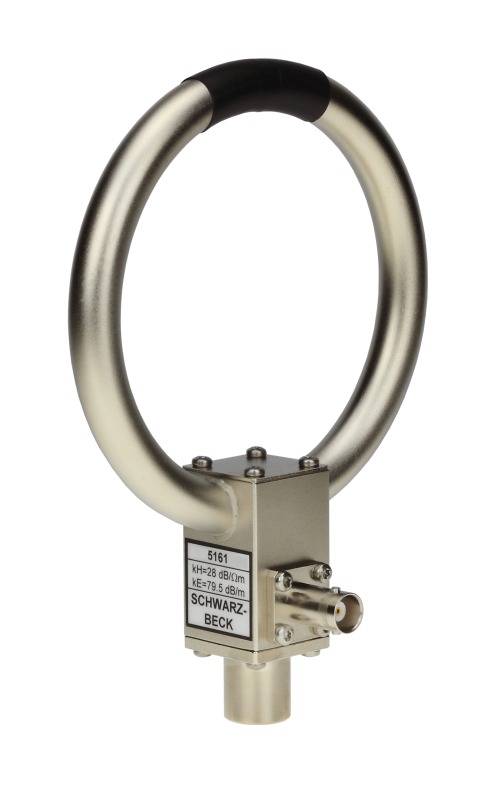

HFRAE5161

HFRAE 5161

Rxループ
アンテナ

受信ループアンテナ
直径100mm 1ターン
アンテナファクタ:28dB/Ωm
BNCコネクタ

0.07 - 120MHz

HFRAE5162

HFRAE 5162

Rxループ
アンテナ

受信ループアンテナ
直径250mm 1ターン
アンテナファクタ:20.5dB/Ωm
BNCコネクタ

0.05 - 30MHz

HFRAE5163

HFRAE 5163

Rxループ
アンテナ

受信ループアンテナ
直径50mm 1ターン
アンテナファクタ:25dB/Ωm
BNCコネクタ

0.009 - 300MHz

アクティブ電界アンテナ
EFS9218

EFS 9218

アクティブ
電界アンテナ

広帯域アクティブ電界アンテナ
充電式バイコニカルタイプ
ダイナミックレンジ:12μV/m〜65V/m
Nコネクタ

9kHz - 300MHz

VAMP9243B

VAMP 9243 B

アクティブ
ロッドアンテナ

アクティブロッドアンテナ
ダイナミックレンジ:〜1V/m
充電式 Nコネクタ
MIL-STD 461 F対応

9kHz - 30MHz

アクティブループアンテナ
FMZB1512

FMZB 1512

アクティブ
ループアンテナ

アクティブループアンテナ 出力レベル調整
ダイナミックレンジ:〜110.5dBμA/m
Nコネクタ

9kHz - 30MHz

FMZB1513

FMZB 1513

アクティブ
ループアンテナ

アクティブループアンテナ CISPR16
ループ直径:500mm
測定レンジ:8〜130dBμV/m(IFBW=200Hz)
Nコネクタ ハンディータイプ

9kHz - 30MHz

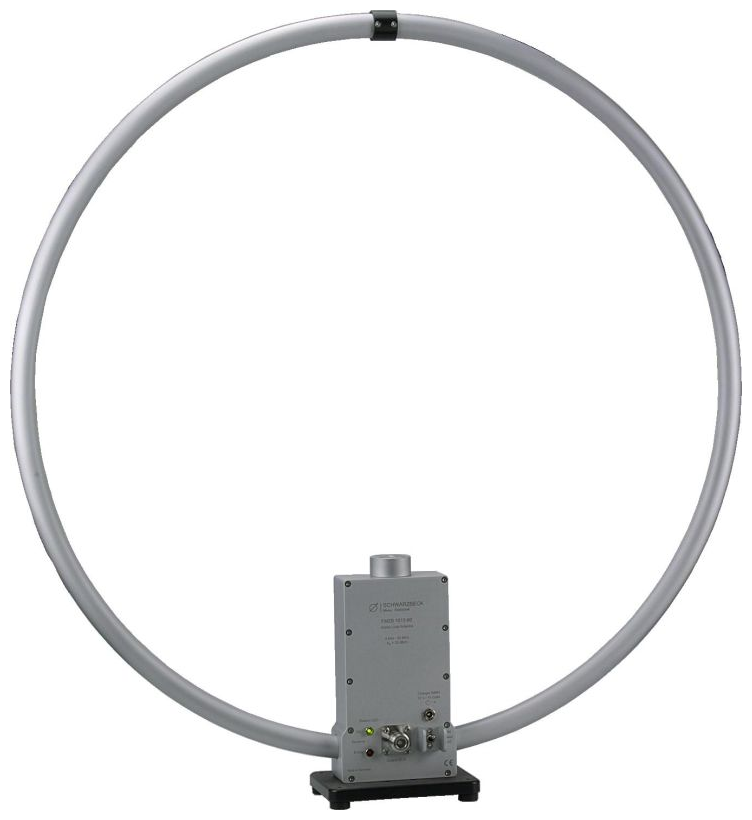

FMZB1513-60

FMZB 1513-60

アクティブ
ループアンテナ

アクティブループアンテナ CISPR16
ループ直径:600mm
測定レンジ:8〜140dBμV/m(IFBW=200Hz)
Nコネクタ ハンディータイプ

9kHz - 30MHz

FMZB15139B

FMZB 1519 B

アクティブ
ループアンテナ

アクティブループアンテナ CISPR16
ループ直径:500mm
測定レンジ:8〜130dBμV/m(IFBW=200Hz)
Nコネクタ 固定設置タイプ

9kHz - 30MHz

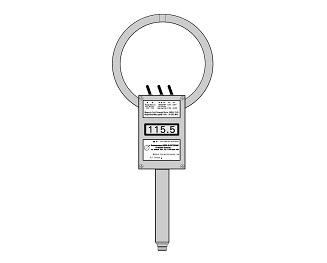

HMDA1545

HMDA 1545

アクティブ
ループアンテナ

ハンドヘルドアクティブループ
ループ直径:150mm
測定レンジ:200μA/m〜1A/m
Nコネクタ

9kHz - 50(80)MHz

HFS1546

HFS 1546

アクティブ
ループアンテナ

広帯域アクティブループアンテナ
ループ直径:50mm
測定レンジ:0.2μA/m〜178mA/m
Nコネクタ

150kHz - 400MHz

FSH3D

FSH3D

アクティブ
ループアンテナ

アイソトロピックアクティブ磁界アンテナ
直径:150mm
R&S製FSH直結可能

9kHz - 200(300)MHz

ヘリカル/ログスパイラルアンテナ
HXL0810LHCP

HXL 0810-LHCP

ヘリカル
アンテナ

ヘリカルアンテナ 左遷偏波
ゲイン:11dBic
Nコネクタ

750MHz - 1050MHz

HXL0810RHCP

HXL 0810-RHCP

ヘリカル
アンテナ

ヘリカルアンテナ 右旋偏波
ゲイン:11dBic
Nコネクタ

750MHz - 1050MHz

CLSA0110-LHCP

CLSA 0110-LHCP

コニカルログ
スパイラルアンテナ

コニカルログスパイラルアンテナ 左遷偏波
Nコネクタ

1GHz - 10GHz

CLSA0110-RHCP

CLSA 0110-RHCP

コニカルログ
スパイラルアンテナ

コニカルログスパイラルアンテナ 右旋偏波
Nコネクタ

1GHz - 10GHz

標準ゲインアンテナ
SGA900

SGA 900

標準ゲイン
アンテナ

標準ゲインアンテナ
ゲイン:9.8dBi(Typical)
厳密に校正済み Nコネクタ

430MHz - 2.8GHz

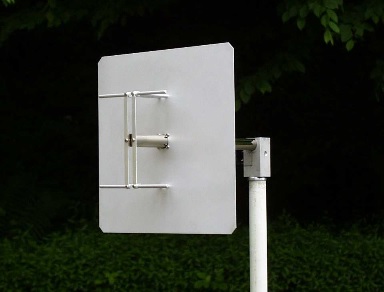

SGA1800

SGA 1800

標準ゲイン
アンテナ

標準ゲインアンテナ
ゲイン:9.8dBi(Typical)
厳密に校正済み Nコネクタ

1.7GHz - 1.9GHz

SGA2450

SGA 2450

標準ゲイン
アンテナ

標準ゲインアンテナ
ゲイン:9.8dBi(Typical)
厳密に校正済み Nコネクタ

2GHz - 3.2GHz

ロッドアンテナ
VAMP9243

VAMP 9243

アクティブ
ロッドアンテナ

アクティブロッドアンテナ
ダイナミックレンジ:〜1V/m
充電式 Nコネクタ
MIL-STD 461 F対応

9kHz - 30MHz

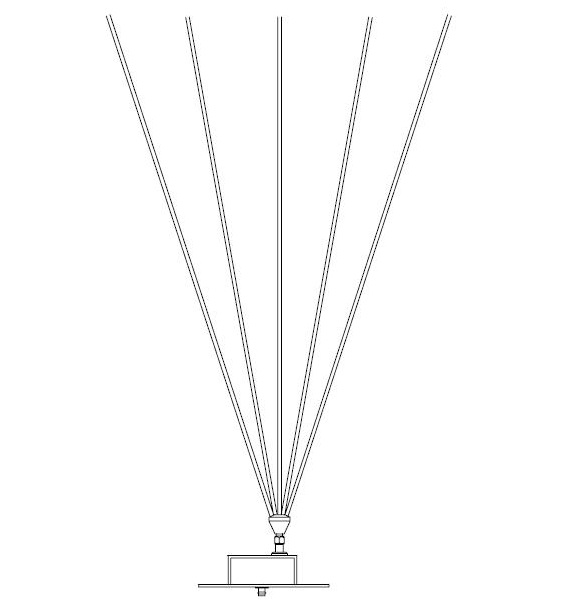

VPMP9242

VPMP 9242

パッシブ
ロッドアンテナ

パッシブロッドアンテナ
適合エレメント:
FBAB 9177, FBAL 9178
BBA 9106, BBAL 9136
最大入力20W Cont.

10MHz - 40MHz

VPMP9241

VPMP 9241

パッシブ
ロッドアンテナ

パッシブロッドアンテナ
適合規格:CISPR/D/391/CD
(CIS/D/386/CD, CIS/D/388A/CC)
最大入力2kW

DC - 300MHz

ラージループアンテナ
HXYZ9170

HXYZ 9170

CISPR15
ラージループ

EN 55015/CISPR 15準拠
 放射磁界測定ループ 直径2m

9kHz - 30MHz

HXYZ9170Sockel

HXYZ 9170 Sockel

オプション

HXYZ 9170用マウンティング

-

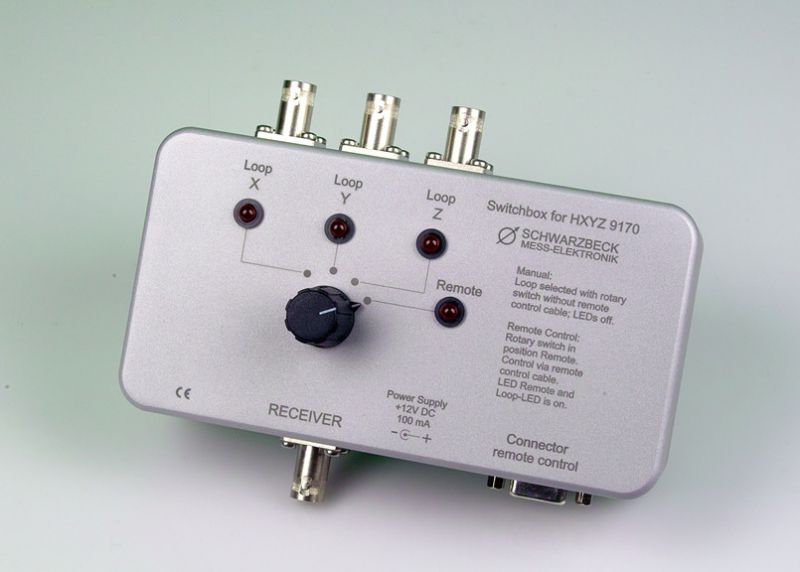

HXYZ9170sw

HXYZ 9170 Switchbox

オプション

HXYZ 9170用スイッチボックス
XYZエレメントリモート切替え

-

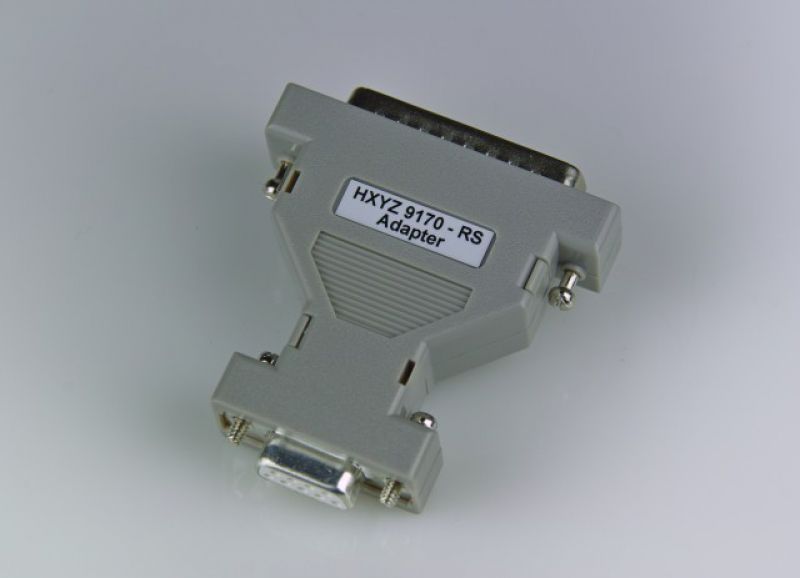

HXYZ9170RSAdapter

HXYZ 9170 RS Adapter

オプション

HXYZ 9170用レシーバ接続アダプタ
Rohde&Schwarz製レシーバ対応
25pinインターフェイス用
ESPI, ZVR, ESCI, ESCS, FSB等

-

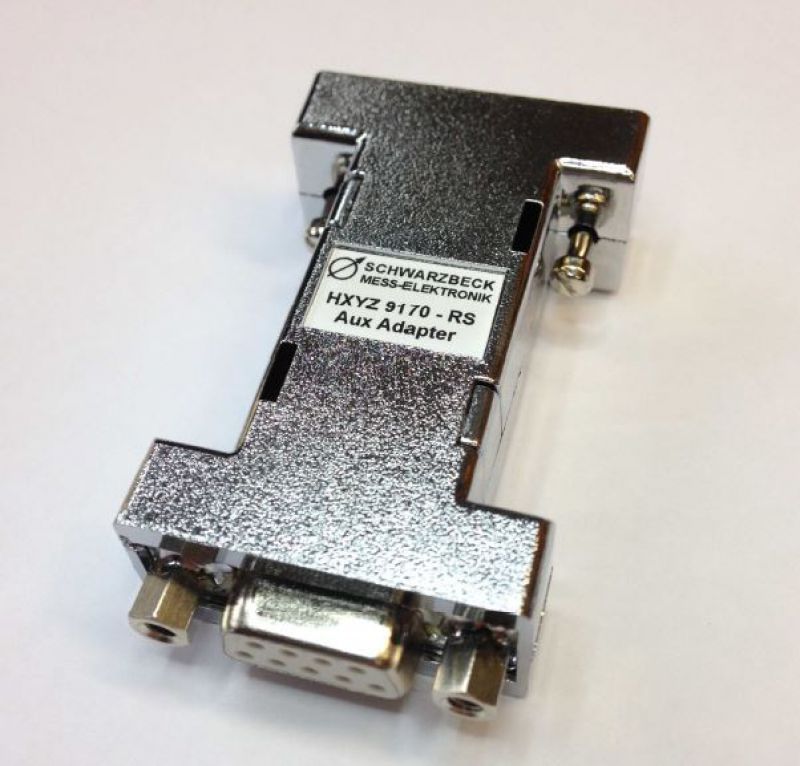

HXYZ9170RSAUX

HXYZ 9170 RS AUX

オプション

HXYZ 9170用レシーバ接続アダプタ
Rohde&Schwarz製レシーバ対応
9pinインターフェイス用
ESL, ESR等

-

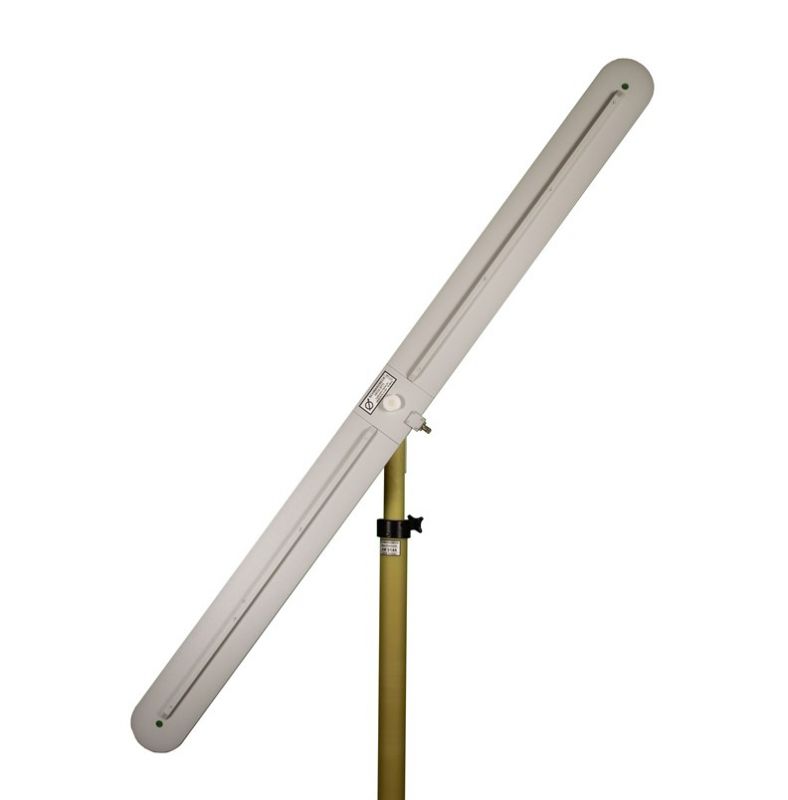

HFCD9171

HFCD 9171

オプション

HXYZ 9170用
キャリブレーションダイポール
別途AM 9144マスト推奨

-

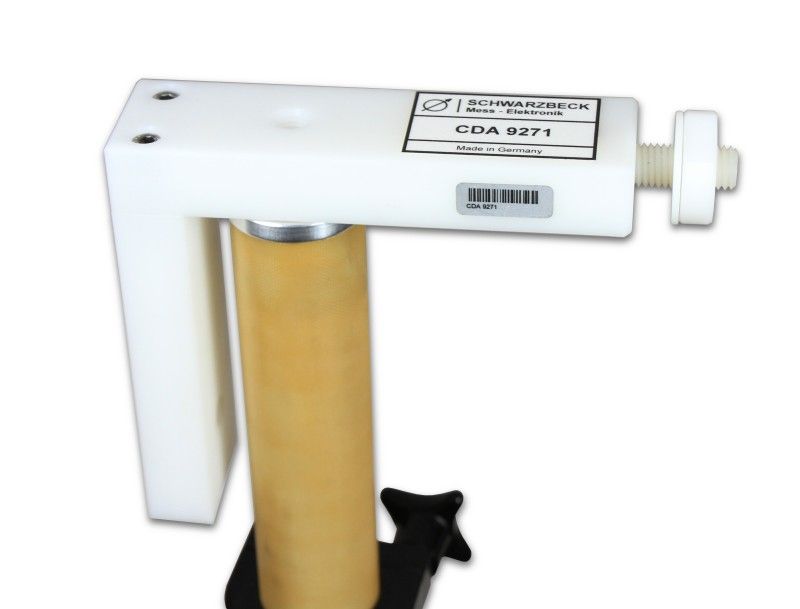

CDA9271

CDA 9271

オプション

HXYZ 9170用
HFCD 9271固定用アダプタ

-

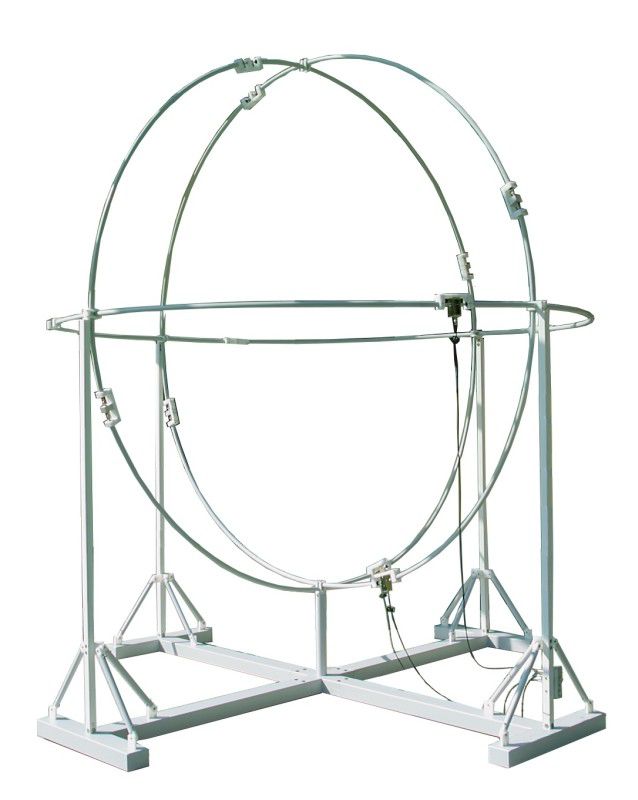

HXYZ91703m

HXYZ 9170 3m

CISPR15
ラージループ

EN 55015/CISPR 15準拠
放射磁界測定ループ 直径3m

9kHz - 30MHz

ヘルムホルツコイル(Helmholtz Coil)

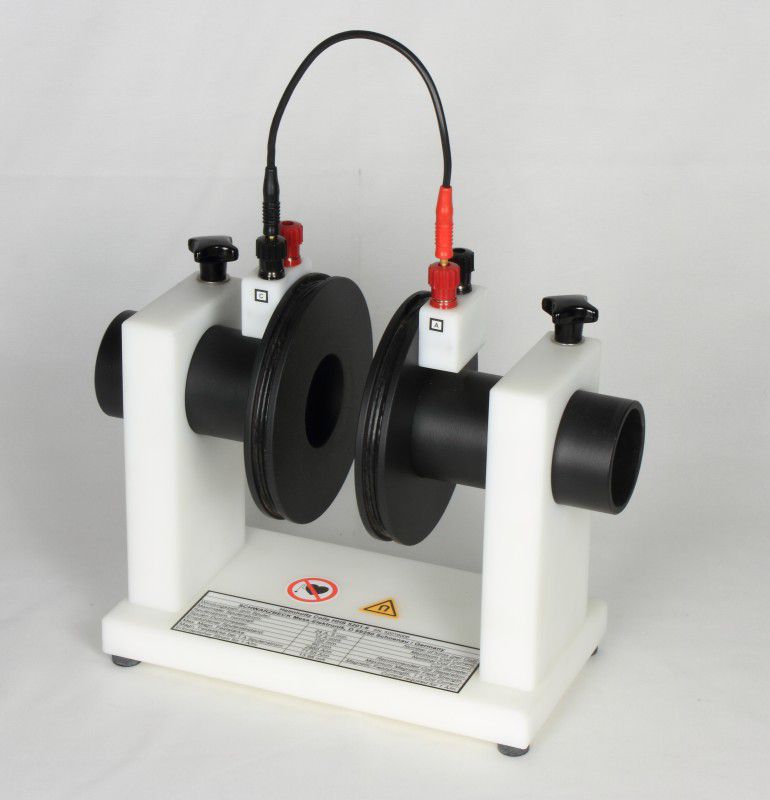

HHS5201-6

HHS 5201-6

ヘルムホルツコイル

ターン数:6ターン
コイル直径:120mm
最大磁界強度:860A/m(continuous)
最大磁界強度:2860A/m(1分間)
磁界強度比:71.55A/m@1Aコイル電流

DC - 5MHz

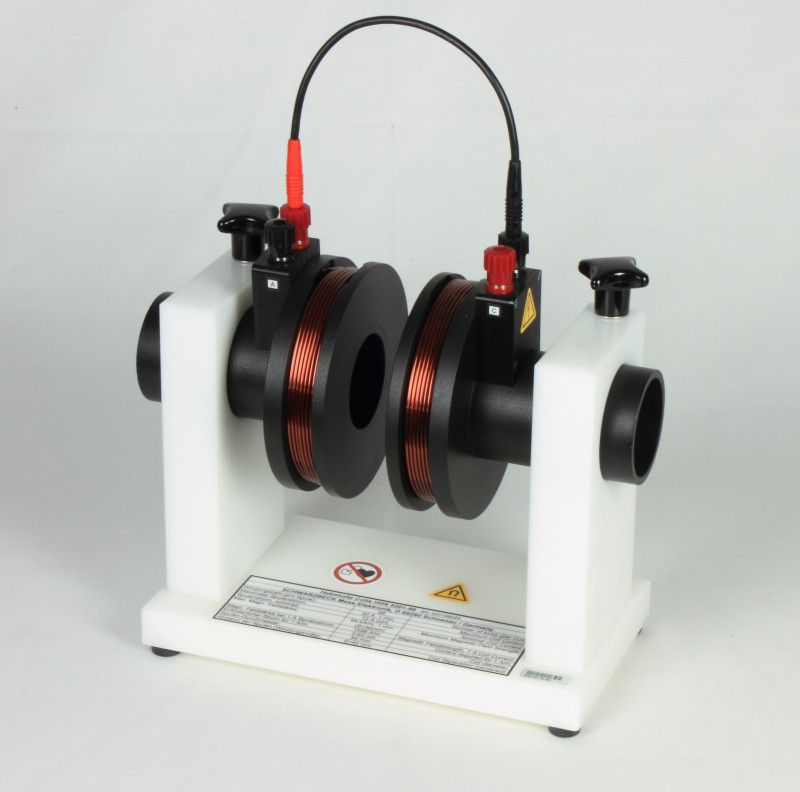

HHS5201-98

HHS 5201-98

ヘルムホルツコイル

ターン数:98ターン
コイル直径:84mm(58-110mm)
最大磁界強度:20kA/m(continuous)
最大磁界強度:64kA/m(1分間)
磁界強度比:1598A/m@1Aコイル電流

DC - 200kHz

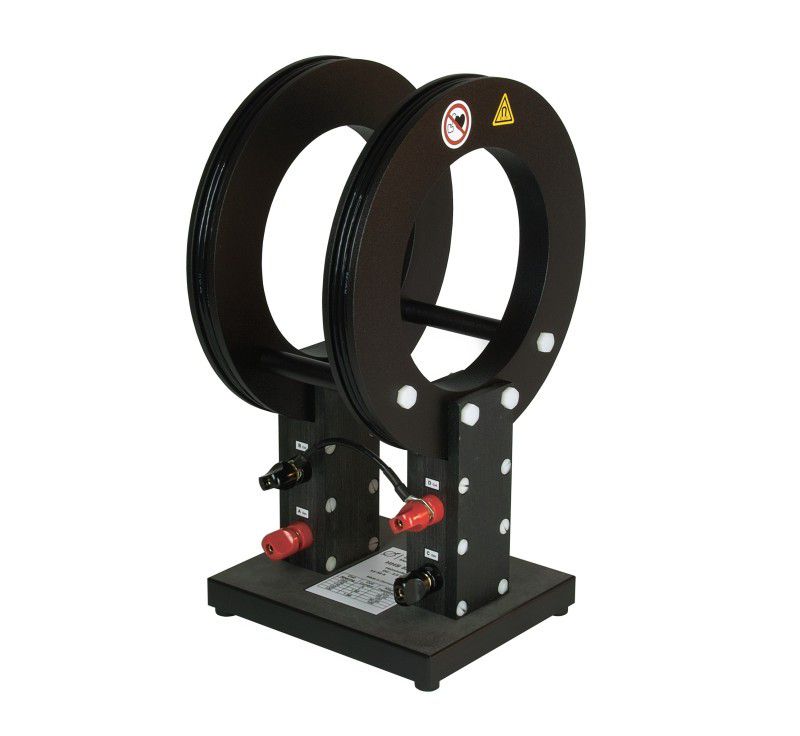

HHS5202-9

HHS 5202-9

ヘルムホルツコイル

ターン数:9ターン
コイル直径:232mm
最大磁界強度:1832A/m(continuous)
最大磁界強度:3053A/m(5分間)
磁界強度比:55.52A/m@1Aコイル電流

DC - 2.5MHz

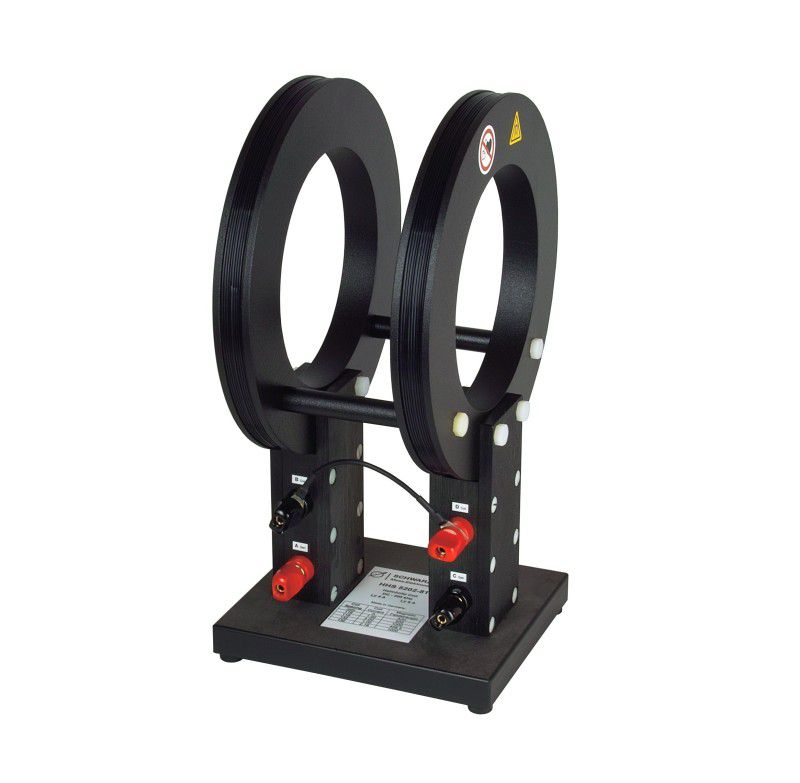

HHS5202-81

HHS 5202-81

ヘルムホルツコイル

ターン数:81ターン
コイル直径:232mm
最大磁界強度:2000A/m(continuous)
最大磁界強度:3000A/m(5分間)
磁界強度比:500A/m@1Aコイル電流

DC - 300kHz

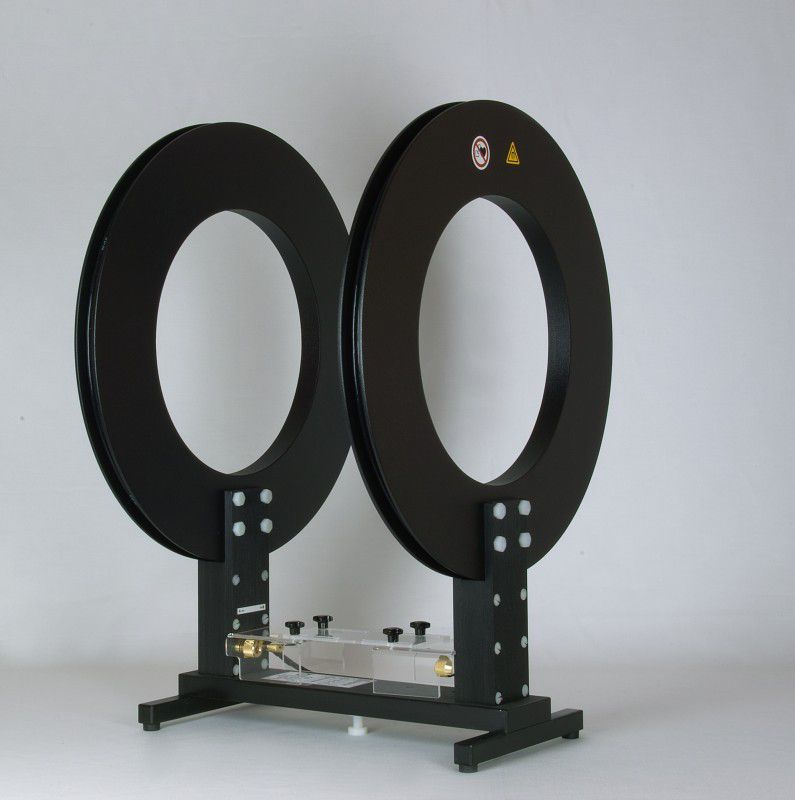

HHS5204-12

HHS 5204-12

ヘルムホルツコイル

ターン数:12ターン
コイル直径:400mm
最大磁界強度:1288A/m(continuous)
最大磁界強度:2500A/m(5分間)
磁界強度比:42.93A/m@1Aコイル電流

DC - 500kHz

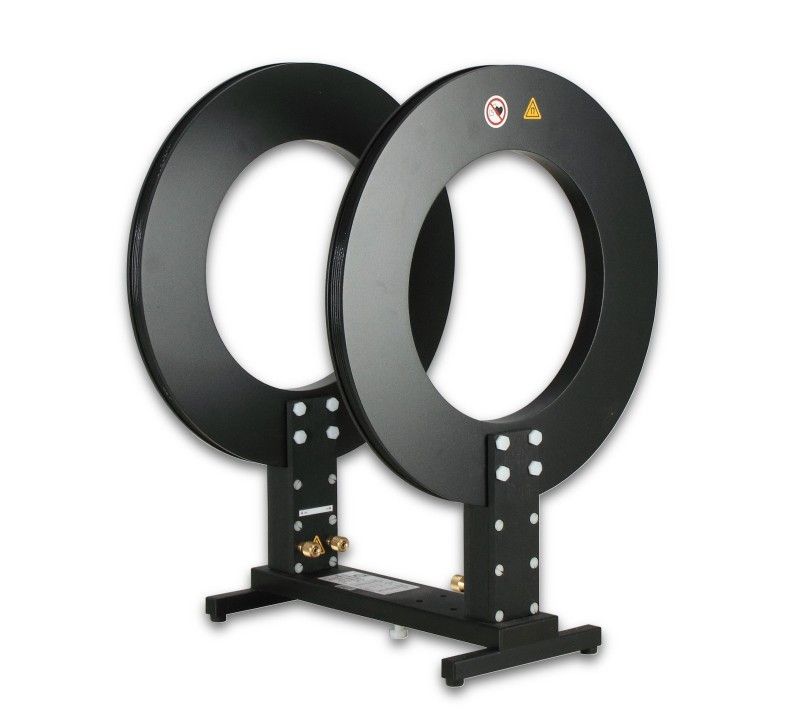

HHS5204-36

HHS 5204-36

ヘルムホルツコイル

ターン数:36ターン
コイル直径:400mm
最大磁界強度:1288A/m(continuous)
最大磁界強度:2500A/m(5分間)
磁界強度比:128.8A/m@1Aコイル電流

DC - 150kHz

HHS5206-8

HHS 5206-8

ヘルムホルツコイル

ターン数:8ターン
コイル直径:600mm
最大磁界強度:650A/m(continuous)
最大磁界強度:1060A/m(5分間)
磁界強度比:19.23A/m@1Aコイル電流

DC - 800kHz

HHS5206-16

HHS 5206-16

ヘルムホルツコイル

ターン数:16ターン
コイル直径:600mm
最大磁界強度:1260A/m(continuous)
最大磁界強度:2100A/m(5分間)
磁界強度比:38.17A/m@1Aコイル電流

DC - 500kHz

HHS5206-132

HHS 5206-132

ヘルムホルツコイル

ターン数:132ターン
コイル直径:600mm
最大磁界強度:3142A/m(continuous)
最大磁界強度:4713A/m(5分間)
磁界強度比:314.2A/m@1Aコイル電流

DC - 30kHz

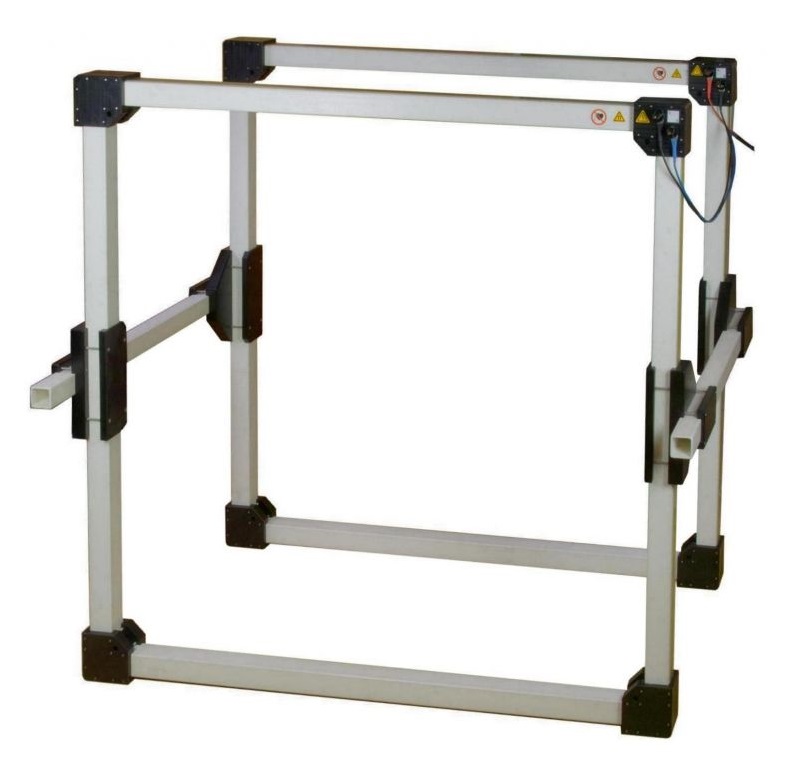

HHS5210-10

HHS 5210-10

ヘルムホルツコイル

ターン数:10ターン
コイル寸法:1m×1m×0.63m
最大磁界強度:150A/m(continuous)
最大磁界強度:300A/m(5分間)
磁界強度比:15A/m@1Aコイル電流

DC - 150kHz

HHS5210-10

HHS 5210-100

ヘルムホルツコイル

ターン数:100ターン
コイル寸法:1m×1m×0.63m

[コイル距離0.4m(IEC61000-4-8)]
最大磁界強度:1310A/m(continuous)
最大磁界強度:2183A/m(5分間)
磁界強度比:145.54A/m@1Aコイル電流

[コイル距離0.566m]
磁界強度比:145.54A/m@1Aコイル電流
推奨アクセサリ:NFCN 9732-120

DC - 10kHz

HHS5210-100 2.5

HHS 5210-100 2.5

ヘルムホルツコイル

ターン数:100ターン
コイル寸法:1m×1m×0.63m

[コイル距離0.4m(IEC61000-4-8)]
最大磁界強度:1746A/m(continuous)
最大磁界強度:2900A/m(5分間)
磁界強度比:145.54A/m@1Aコイル電流

[コイル距離0.566m]
磁界強度比:124.66A/m@1Aコイル電流

DC - 10kHz

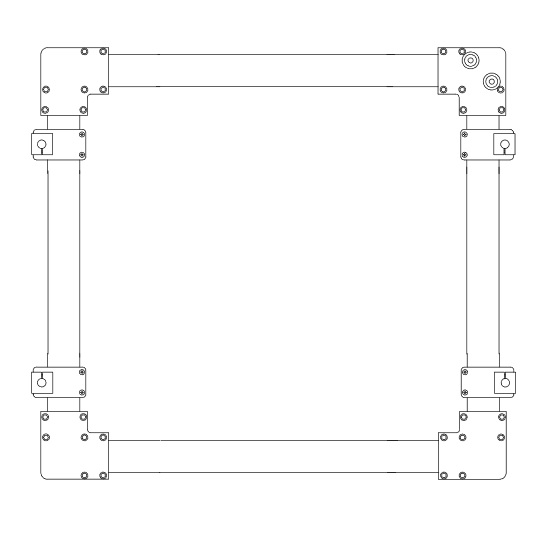

HHS5212-10

HHS 5212-10

ヘルムホルツコイル

ターン数:10ターン
コイル寸法:1.2m×1.2m×0.743m
最大磁界強度:125A/m(continuous)
最大磁界強度:250A/m(5分間)
磁界強度比:12.45A/m@1Aコイル電流

DC - 150kHz

HHS5213-50

HHS 5213-50

ヘルムホルツコイル

ターン数:50ターン
コイル寸法:1.36m×1.36m×0.9m
最大磁界強度:240A/m(continuous)
最大磁界強度:390A/m(5分間)
磁界強度比:48.5A/m@1Aコイル電流

DC - 20kHz

HHS5213-100

HHS 5213-100

ヘルムホルツコイル

ターン数:100ターン
コイル寸法:1.46m×1.36m×0.91m
最大磁界強度:900.9A/m(continuous)
磁界強度比:100.096A/m@1Aコイル電流

DC - 5kHz

HHS5215-10

HHS 5215-10

ヘルムホルツコイル

ターン数:10ターン
コイル寸法:1.5m×1.5m×0.9m
最大磁界強度:100A/m(continuous)
最大磁界強度:200A/m(5分間)
磁界強度比:9.96A/m@1Aコイル電流

DC - 100kHz

HHS5215-100

HHS 5215-100

ヘルムホルツコイル

ターン数:100ターン
コイル寸法:1.69m×1.6m×1.0m
最大磁界強度:842A/m(continuous)
最大磁界強度:2000A/m(5分間)
磁界強度比:84.2A/m@1Aコイル電流

DC - 6kHz

HHS5218

HHS 5218

ヘルムホルツコイル

ターン数:10ターン
コイル寸法:1.8m×1.8m×1.2m
最大磁界強度:63A/m(continuous)
最大磁界強度:126A/m(5分間)
磁界強度比:6.26A/m@1Aコイル電流

DC - 100kHz

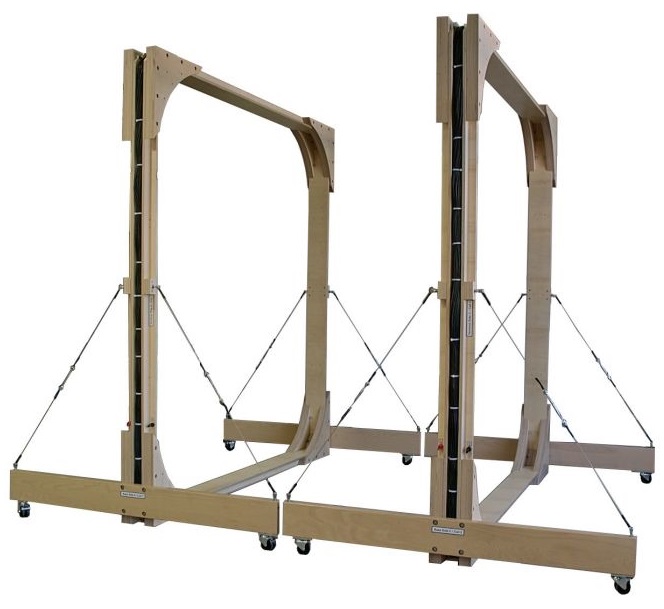

HHS5230-100

HHS 5230-100

ヘルムホルツコイル

ターン数:100ターン
コイル寸法:2.0m×3.10m×3.18m
最大磁界強度:325A/m(continuous)
最大磁界強度:650A/m(5分間)
磁界強度比:50.8A/m@1Aコイル電流

DC - 5kHz

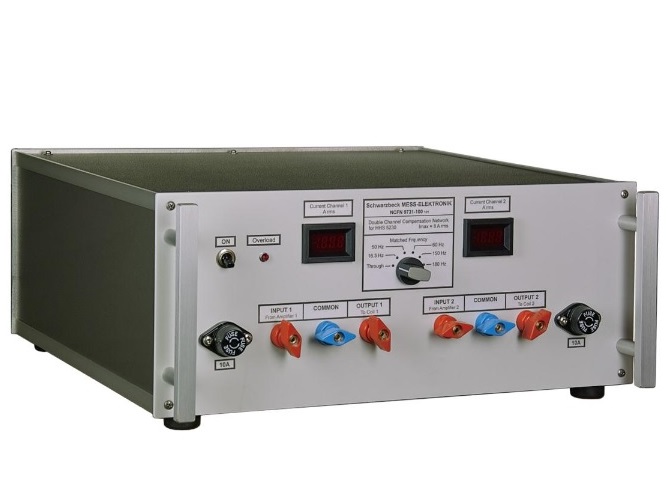

NFCN9731-100

NFCN 9731-100

補償回路オプション

対応機種:HHS 5230-100
対応規格:SAEJ551-17
対応周波数16.666, 50, 60, 150, 180Hz
発振器電圧60[Vrms]でコイル電流8[Arms]を実現

-

放射ループアンテナ

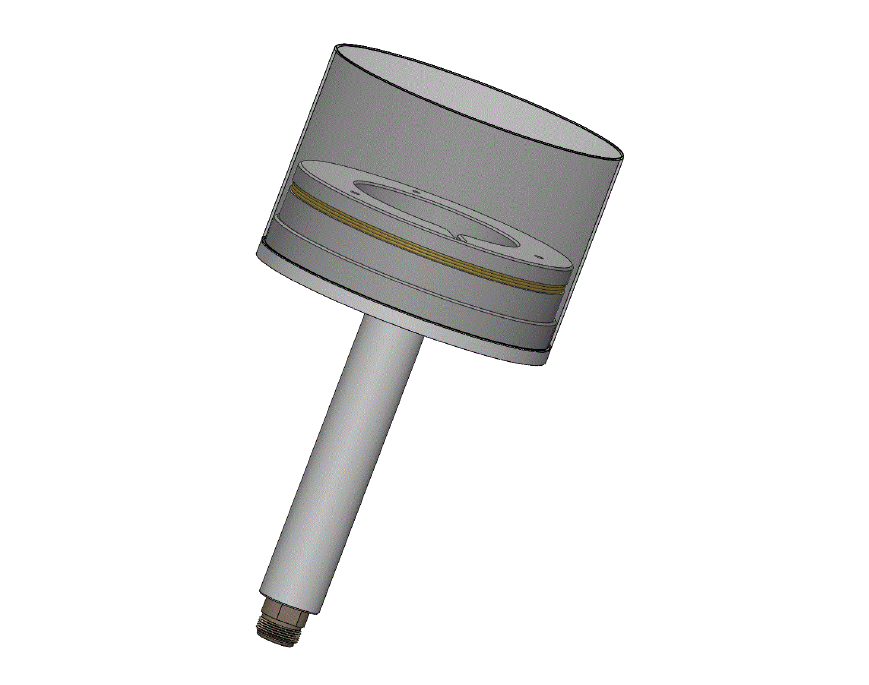

New!!FESP 5139

FESP 5139

放射ループアンテナ

対応規格:IEC60601-1-2 Ed.4 Amd1 (IEC61000-4-39)
ターン数:3ターン
コイル径:100mm
最大磁界強度:360A/m(コイル中心)
最大磁界強度:85A/m(d=50mm)
磁界強度比:10.61A/m@1Aコイル電流@d=50mm

DC - 26MHz

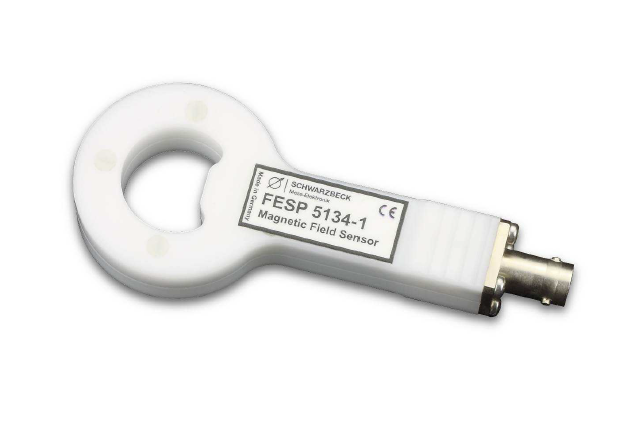

New!!FESP 5134-1

FESP 5139

モニタループ

対応規格:IEC60601-1-2 Ed.4 Amd1 (IEC61000-4-39)
ターン数:1ターン
コイル径:40mm

100kHz - 300MHz

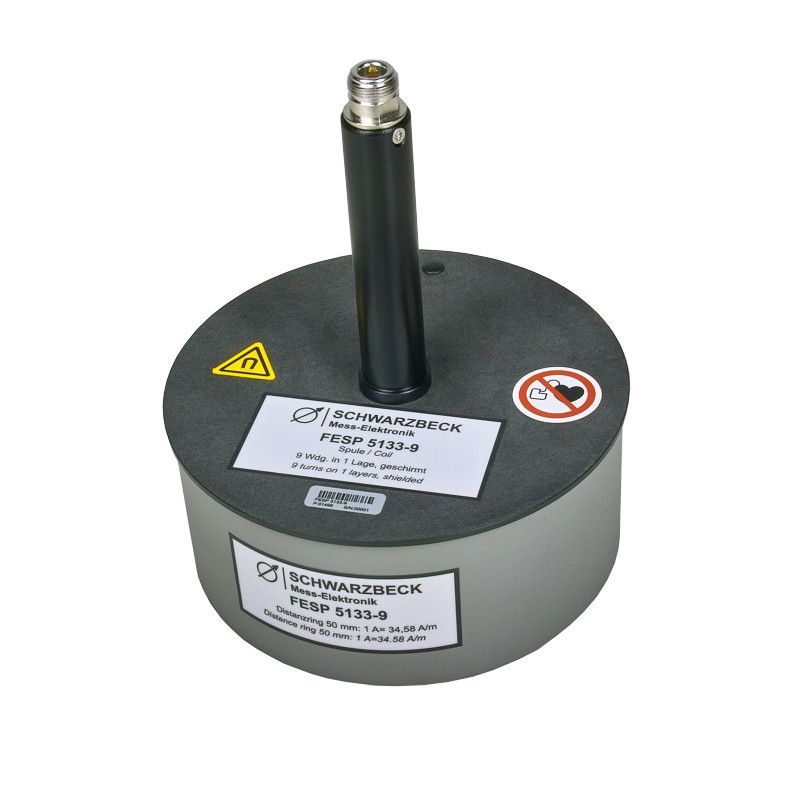

FESP5133-9

FESP 5133-9

放射ループアンテナ

ターン数:9ターン
対応規格:VG 95377 Part 13
コイル内径:133mm
最大磁界強度:242A/m(continuous)
最大磁界強度:380.4A/m(5分間)
磁界強度比:34.58A/m@1Aコイル電流

10kHz - 3MHz

FESP5132

FESP 5132

放射ループアンテナ

ターン数:20ターン
対応規格:
 ISO 11452-8
 MIL 461E RS101
 EN 55103 5.18.3.2
ワイヤ直径:2mm Cu (AWG 12)
コイル直径:120mm
最大磁界強度:750A/m(continuous)
最大磁界強度:1500A/m(5分間)
磁界強度比:75.56A/m@1Aコイル電流

DC - 150kHz

FESP5133-1330

FESP 5133-1330

放射ループアンテナ

ターン数:225ターン
対応規格:SF 01 G acc. VG95377
コイル直径:126mm
最大磁界強度:17kA/m(@50mm)
磁界強度比:858.2A/m@1Aコイル電流

DC - 20kHz

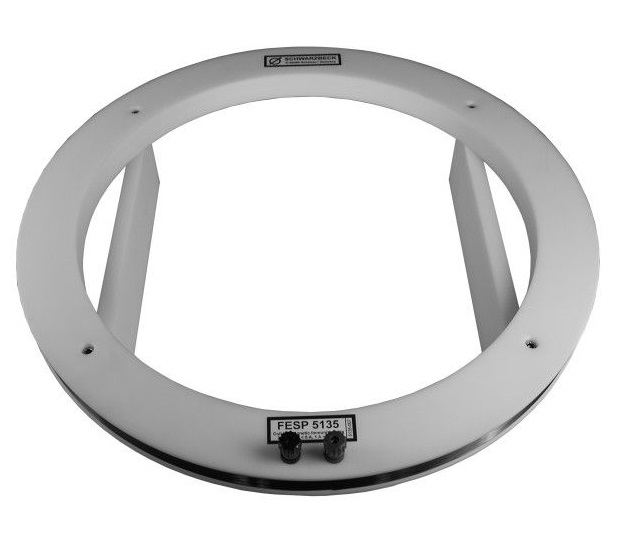

FESP5135

FESP 5135

放射ループアンテナ

ターン数:20ターン
対応規格:EN 55103-2 A.3.1
コイル直径:0.5m
最大磁界強度:160A/m
最大磁界強度:224A/m(5分間)
磁界強度比:32.016A/m@1Aコイル電流

DC - 300kHz

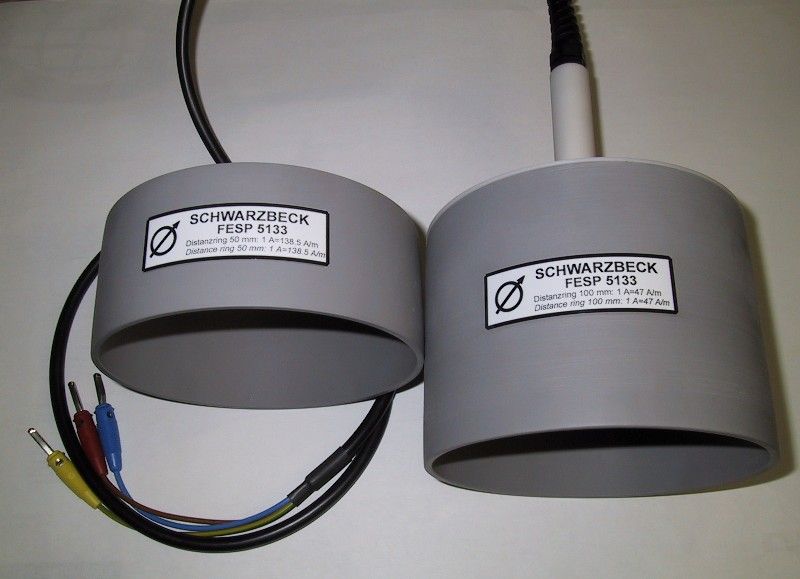

FESP5133

FESP 5133

放射ループアンテナ

ターン数:36ターン
対応規格:
 MIL 461
 EN 55103-2 A.2.1 b
 EN 55103-2 A.4.1
コイル直径:133mm
ワイヤ直径:1.26mm Cu
最大磁界強度:700A/m
最大磁界強度:1385A/m(5分間)
磁界強度比:138.5A/m@1Aコイル電流

DC - 200kHz

フィールドプローブ
FSH3D

FSH3D

磁界プローブ

R&S製FSH・TS-EMF用磁界プローブ
プローブ直径:約150mm

9kHz - 200(300)MHz

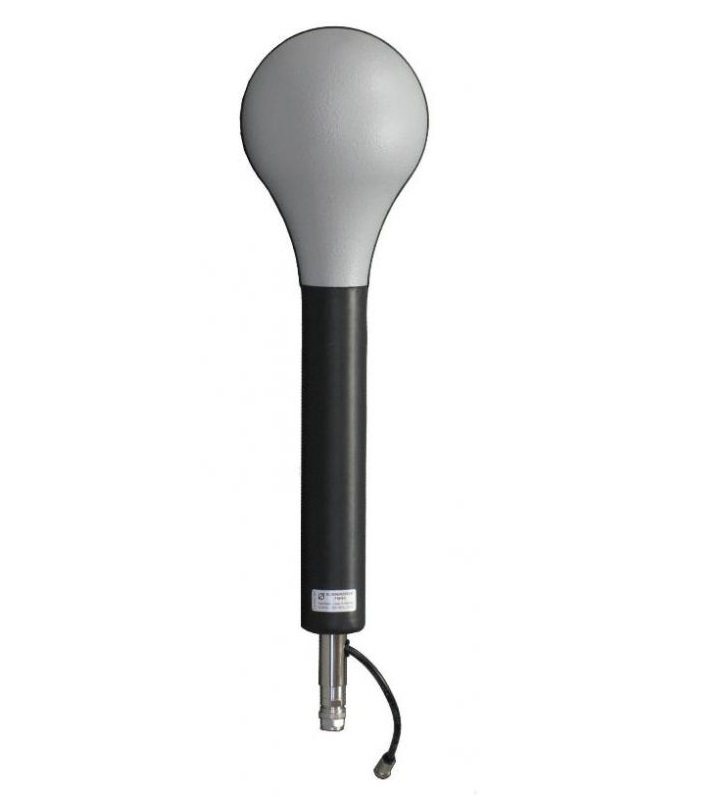

FSE3D

FSE3D

電界プローブ

R&Sハンドヘルドスペアナ用電界プローブ
プローブ直径:約150mm

30MHz - 3GHz

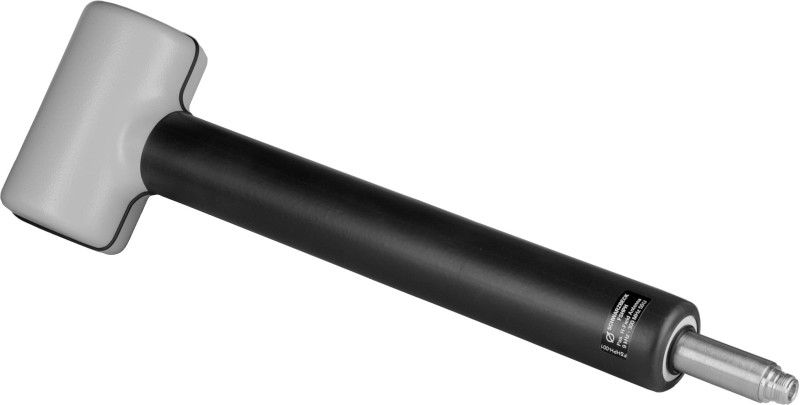

FSHPH

FSHPH

磁界プローブ

ハンドヘルドスペアナ用磁界プローブ
対応スペアナ:
 R&S FSHシリーズ
 Agilent Fieldfox
 アンリツSite Master・LMR Master
 ・Spectrum Master
 Aeroflex 9100
対応規格:
 BGV-B11, ICNIRP
 IEEE C95.1, FCC 96-236

9kHz - 300MHz

FSHPE

FSHPE

磁界プローブ

ハンドヘルドスペアナ用電界プローブ
対応スペアナ:
 R&S FSHシリーズ
 Agilent Fieldfox
 アンリツSite Master・LMR Master
 ・Spectrum Master
 Aeroflex 9100
対応規格:
 BGV-B11, ICNIRP
 IEEE C95.1, FCC 96-236

9kHz - 200(300)MHz

車載機器試験用アンテナ
420NJ

420 NJ

車載機器
イミュニティ試験用
アンテナエレメント

各社自動車メーカー規格対応
(別途SBA 9113バラン必要)

370MHz - 2.7GHz

422NJ

422 NJ

車載機器
イミュニティ試験用
アンテナエレメント

各社自動車メーカー規格対応
(別途SBA 9119バラン必要)

800MHz - 6GHz

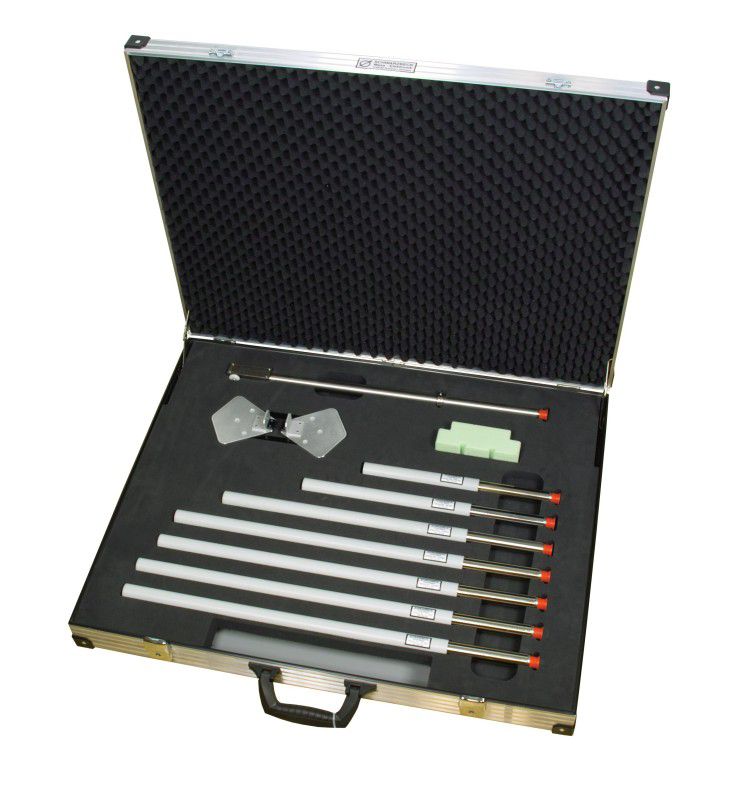

TSA

TSA Antennas

TSA規格対応
アンテナセット

TSA規格対応イミュニティ試験用
アンテナセット

385MHz - 2GHz

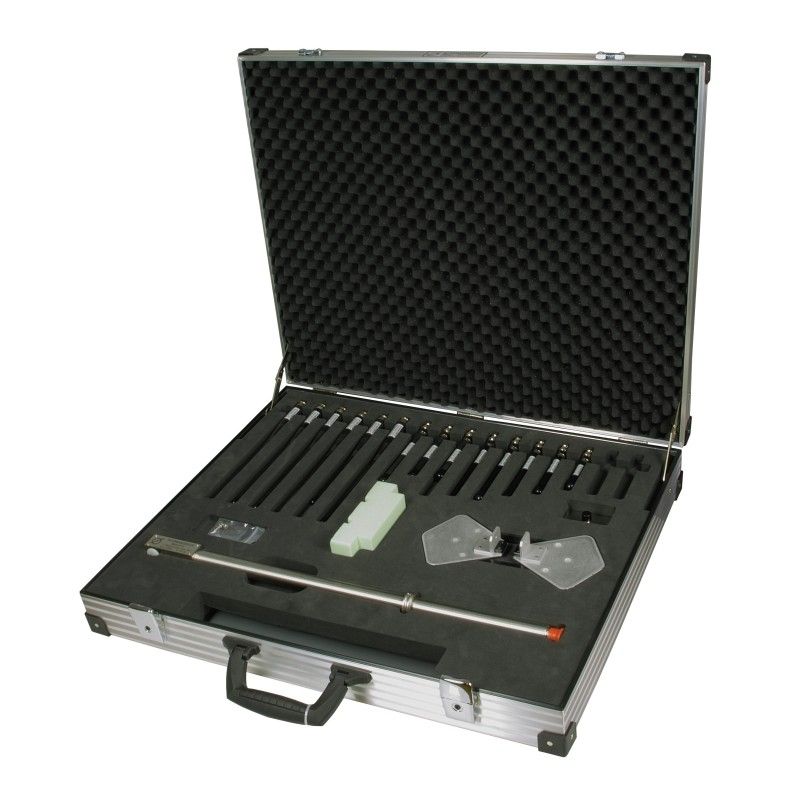

NMHA6M

NMHA 6M

日産・ルノー規格対応
アンテナセット

日産・ルノー規格対応イミュニティ試験用
アンテナセット

26MHz - 2.7GHz

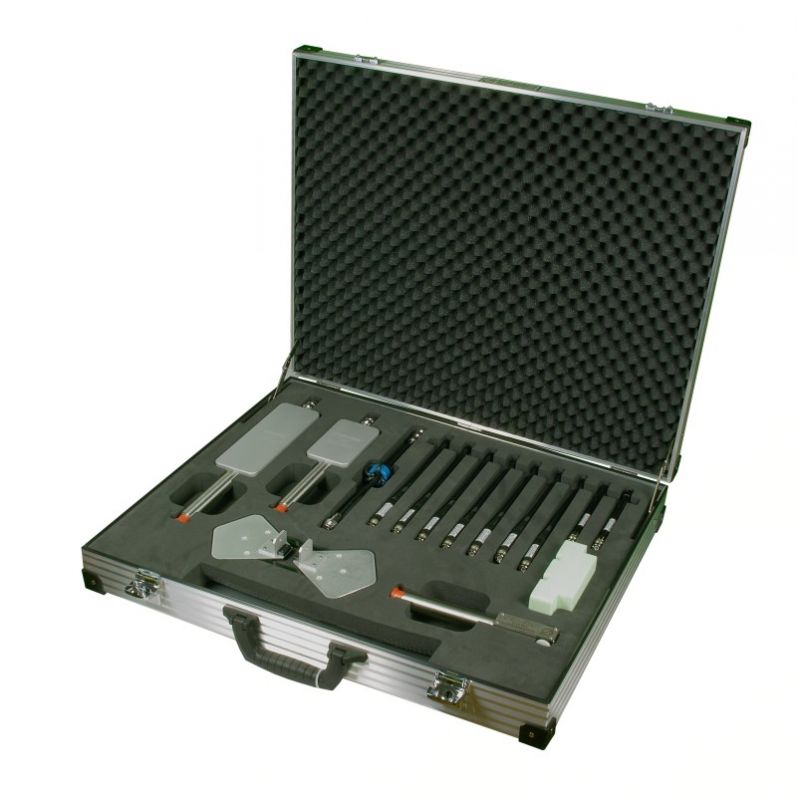

NVW82166_2009_05_7_3A

VW TL 82166 2009-05 7.3
Antenna Set

Volkswagen規格対応
アンテナセット

Volkswagen standard TL 82166:2009-05対応
イミュニティ試験用
アンテナセット

26MHz - 2.7GHz

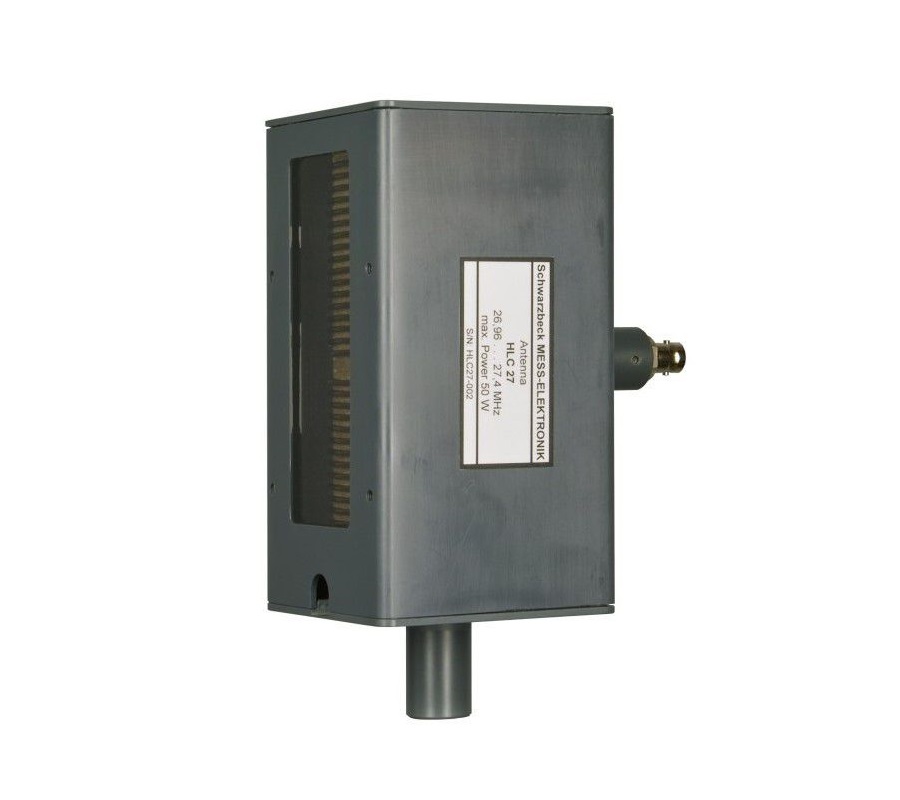

HLC27

HLC 27

車載機器試験用
ダイポールアンテナ

ISO 11452-9 対応
イミュニティ試験用アンテナ

26.96 - 27.4MHz

HLC146

HLC 146

車載機器試験用
モノポールアンテナ

ISO 11452-9 対応
イミュニティ試験用アンテナ

144 - 148MHz

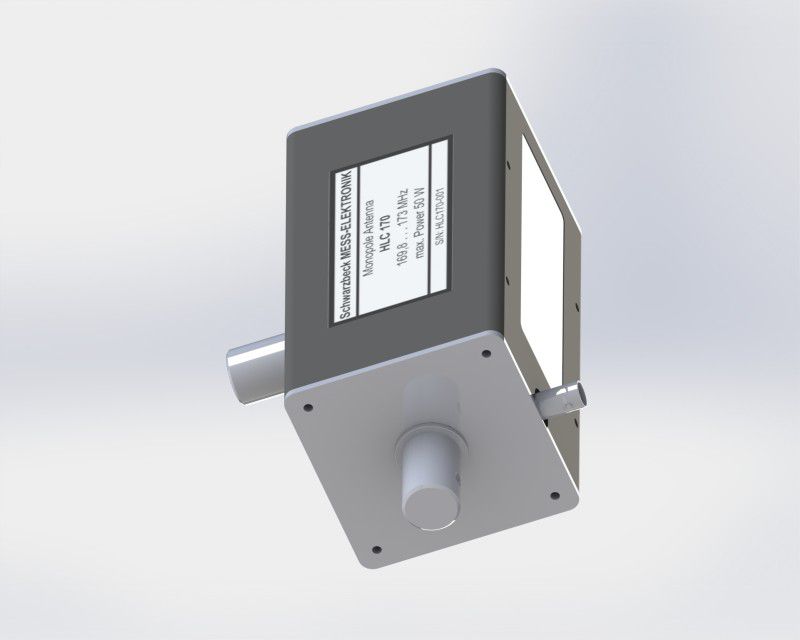

HLC170

HLC 170

車載機器試験用
モノポールアンテナ

ISO 11452-9 対応
イミュニティ試験用アンテナ

169.8 - 173MHz

FAN405

FAN 405

車載機器試験用
モノポールアンテナ

ISO 11452-9 対応
イミュニティ試験用アンテナ

380 - 430MHz

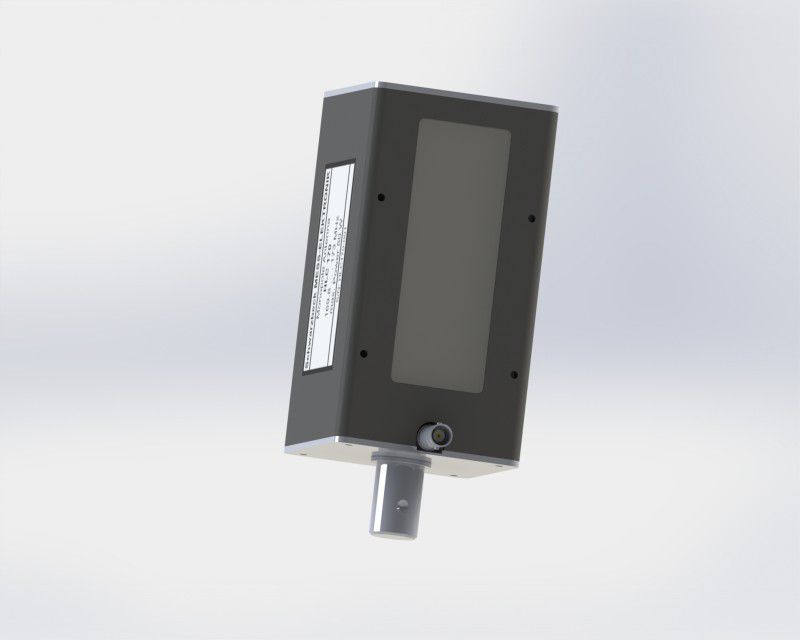

FAN450

FAN 450

車載機器試験用
モノポールアンテナ

ISO 11452-9 対応
イミュニティ試験用アンテナ

430 - 470MHz

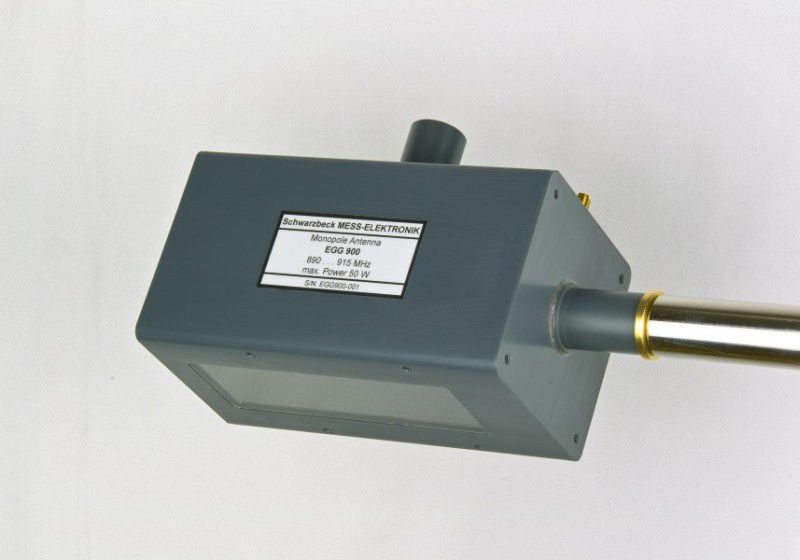

EGG900

EGG 900

車載機器試験用
モノポールアンテナ

ISO 11452-9 対応
イミュニティ試験用アンテナ

890 - 915MHz

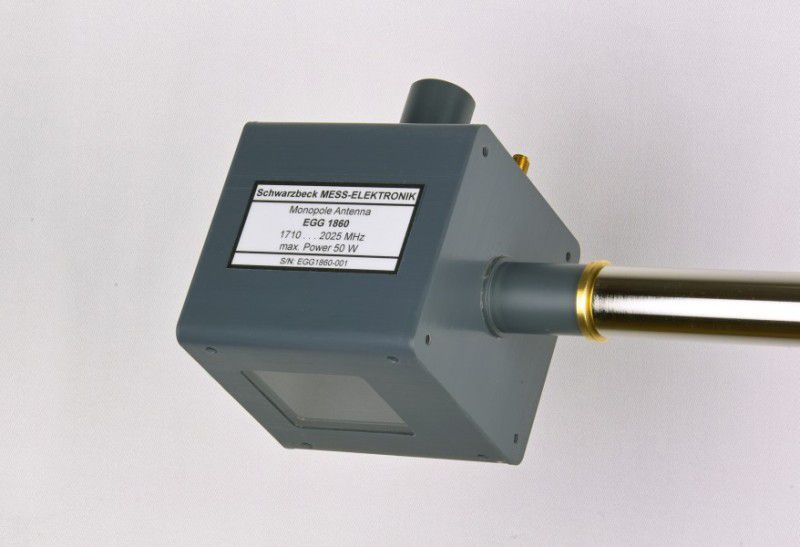

EGG1860

EGG 1860

車載機器試験用
モノポールアンテナ

ISO 11452-9 対応
イミュニティ試験用アンテナ

1710 - 2025MHz

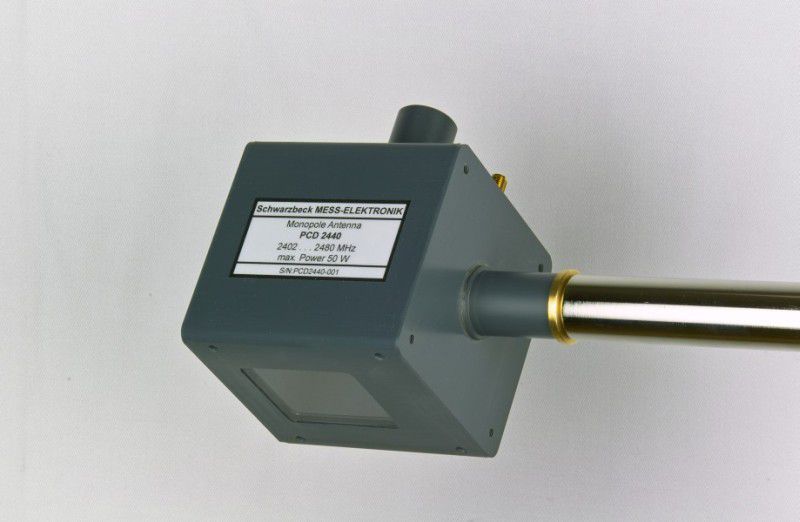

PCD2440

PCD 2440

車載機器試験用
モノポールアンテナ

オムニディレクショナル
イミュニティ試験用アンテナ

2402 - 2480MHz

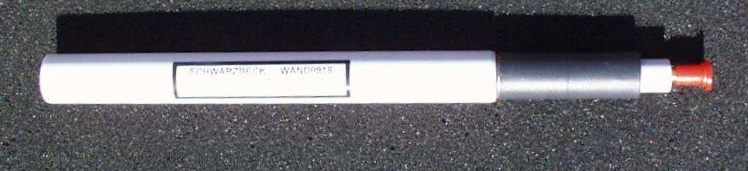

WAND0918

WAND 0918

DELL規格
GSM帯試験用
モノポールアンテナ

オムニディレクショナルH-Plane
イミュニティ試験用アンテナ

800 - 2000MHz

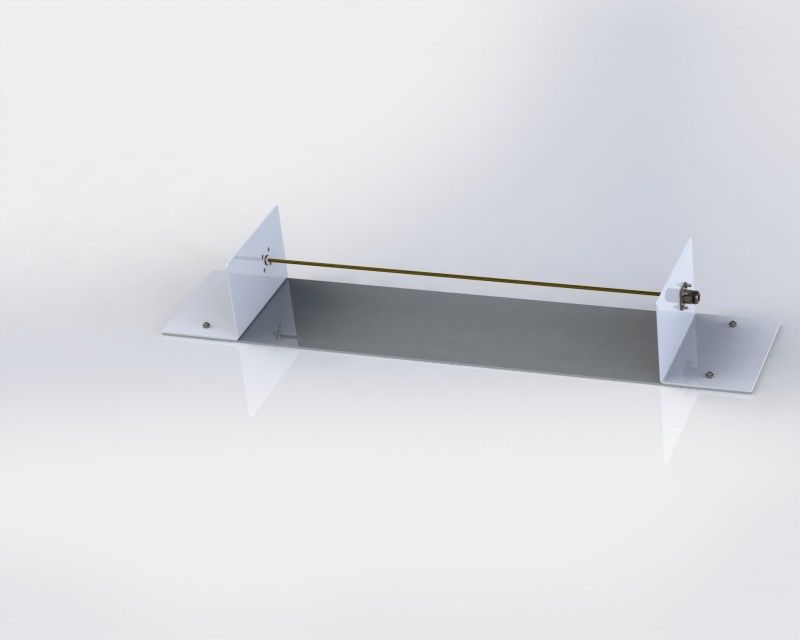

RS9244

RS 9244

CISPR 25 Ed.4
放射源

電波暗室(ALSE)評価用放射源アンテナ

150kHz - 1GHz

VAMP9243

VAMP 9243

アクティブ
ロッドアンテナ

アクティブロッドアンテナ
ダイナミックレンジ:〜1V/m
充電式 Nコネクタ
MIL-STD 461 F対応

9kHz - 30MHz

VPMP9241

VPMP 9241

パッシブ
ロッドアンテナ

パッシブロッドアンテナ
適合規格:CISPR/D/391/CD
(CIS/D/386/CD, CIS/D/388A/CC)
最大入力2kW

DC - 300MHz

RFspin社製品

外観写真 型番 種類 主な仕様 周波数
ミリ波帯ダブルリジッド

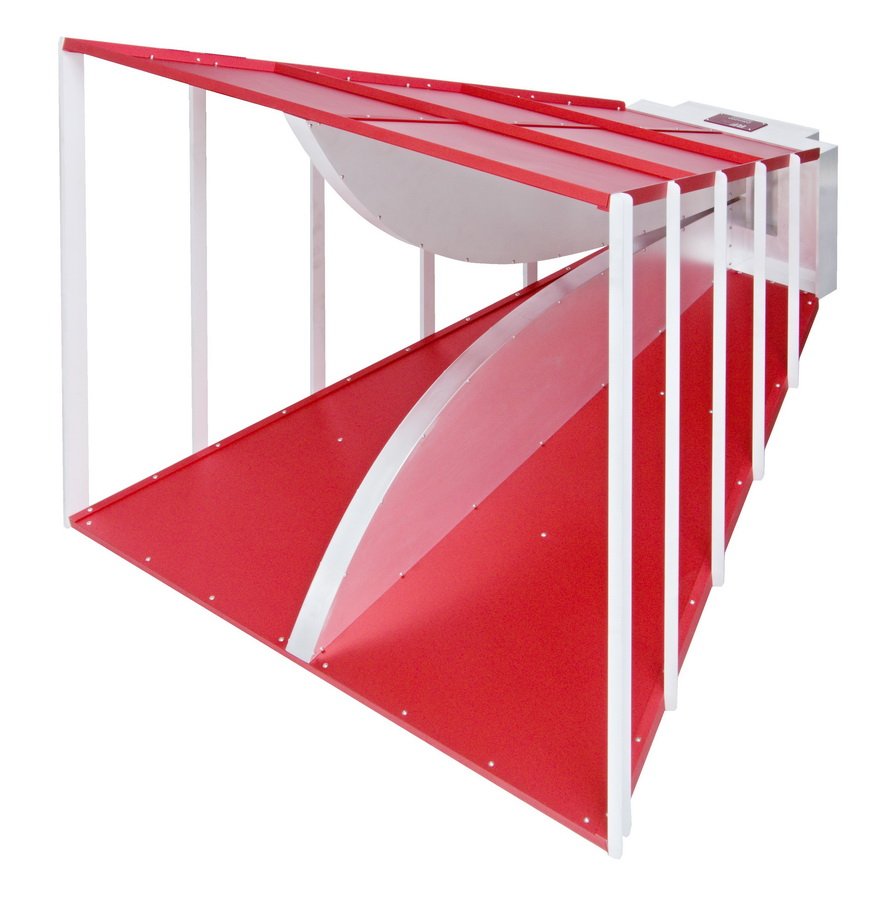

DRH200

DRH200

ダブルリジッド
ホーンアンテナ

広帯域ホーンアンテナ
耐電力:500W(CW)/1000W(パルス)
Nコネクタ

180MHz - 2.2GHz

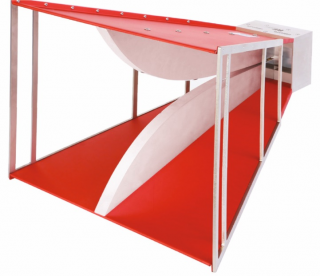

DRH203

DRH203

ダブルリジッド
ホーンアンテナ

広帯域ホーンアンテナ
耐電力:400W(CW)/750W(パルス)
Nコネクタ

200MHz - 3GHz

High Power
DRH300

DRH300

ダブルリジッド
ホーンアンテナ

広帯域ホーンアンテナ
耐電力:800W(CW)/1200W(パルス)
Nコネクタ

300MHz - 4.5GHz

DRH370

DRH370

ダブルリジッド
ホーンアンテナ

広帯域ホーンアンテナ 小型設計
耐電力:350W(CW)/500W(パルス)
Nコネクタ

370MHz - 6GHz

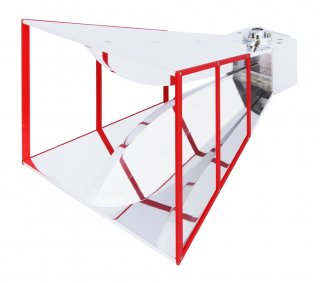

DRH10

DRH10

ダブルリジッド
ホーンアンテナ

広帯域ホーンアンテナ
耐電力:100W(CW)/200W(パルス)
Nコネクタ

740MHz - 10.5GHz

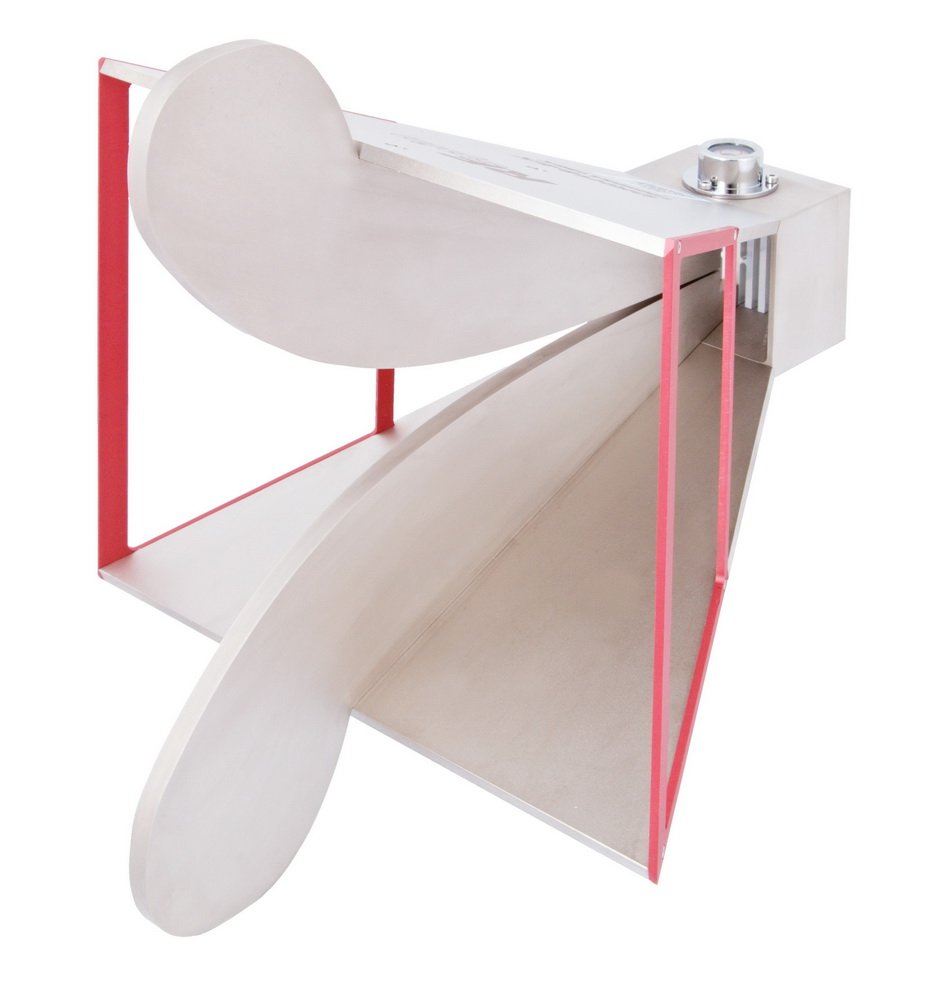

DRH18-EX

DRH18-EX

ダブルリジッド
ホーンアンテナ

広帯域ホーンアンテナ
耐電力:100W(CW)/170W(パルス)
N/SMAコネクタ

800MHz - 18GHz

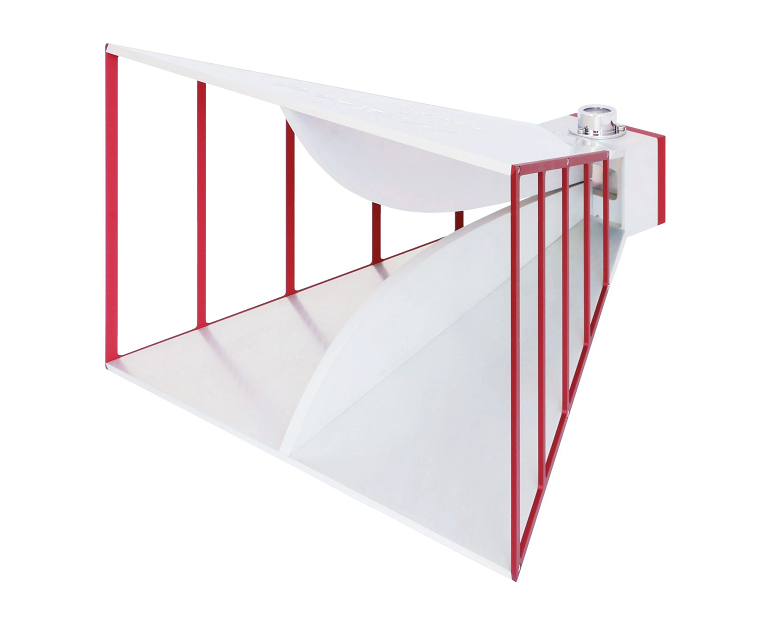

DRH18-E

DRH18-E

ダブルリジッド
ホーンアンテナ

広帯域ホーンアンテナ
耐電力:100W(CW)/170W(パルス)
N/SMAコネクタ

1GHz - 18GHz

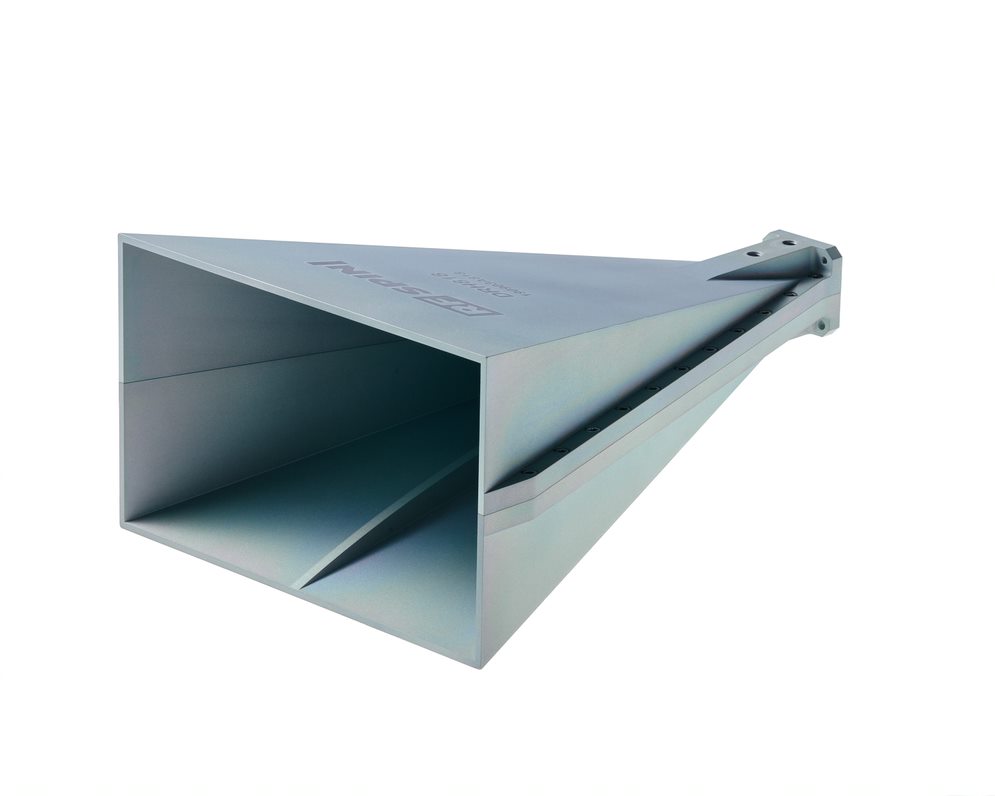

DRH818

DRH818

ダブルリジッド
ホーンアンテナ

広帯域ホーンアンテナ
耐電力:1kW(CW)/2.5kW(パルス)
WRD750導波管/フランジ:FPWRD750D24

7.5GHz - 18GHz

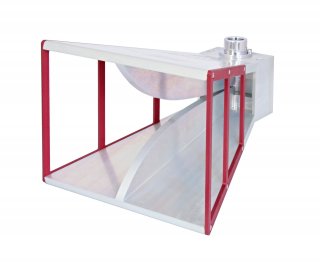

DRH20

DRH20E

ダブルリジッド
ホーンアンテナ

広帯域ホーンアンテナ
耐電力:50W(CW)/100W(パルス)
SMAコネクタ

1.6GHz - 20GHz

DRH30

DRH30

ダブルリジッド
ホーンアンテナ

広帯域ホーンアンテナ
耐電力:25W(CW)/50W(パルス)
2.92mmコネクタ

2.5GHz - 30GHz

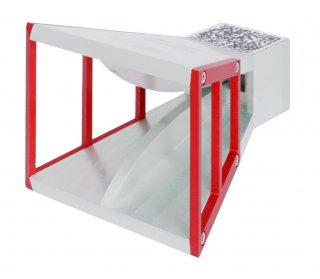

DRH40

DRH40

ダブルリジッド
ホーンアンテナ

広帯域ホーンアンテナ
耐電力:15W(CW)/30W(パルス)
2.92mmコネクタ

4GHz - 40GHz

DRH50

DRH50

ダブルリジッド
ホーンアンテナ

広帯域ホーンアンテナ
耐電力:10W(CW)/20W(パルス)
2.4mmコネクタ

4.5GHz - 50GHz

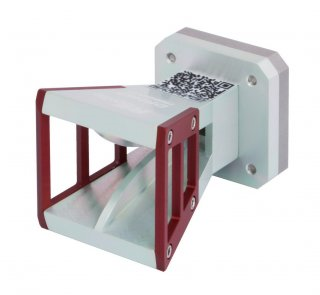

DRH67

DRH67

ダブルリジッド
ホーンアンテナ

広帯域ホーンアンテナ
耐電力:5W(CW)/10W(パルス)
1.85mmコネクタ

6GHz - 67GHz

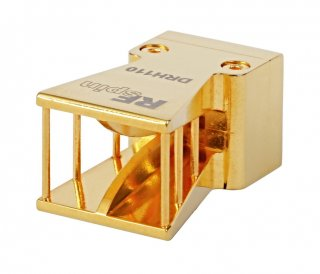

DRH110

DRH110

ダブルリジッド
ホーンアンテナ

広帯域ホーンアンテナ
耐電力:4W(CW)/8W(パルス)
1.0mmコネクタ

14GHz - 110GHz

High Gain

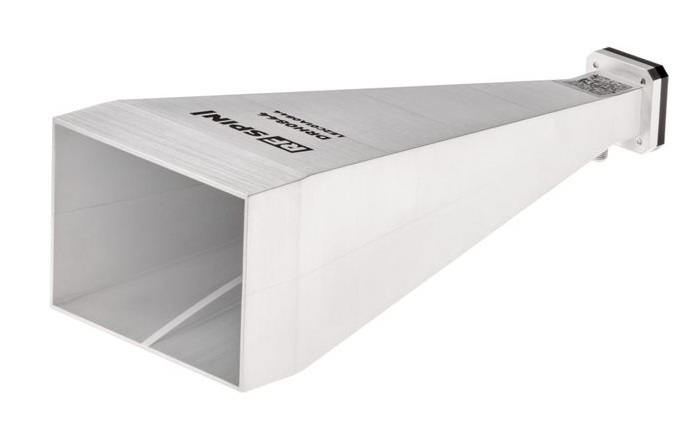

DRH0844

DRH0844

ダブルリジッド
ホーンアンテナ

超広帯域ホーンアンテナ
耐電力:15W(CW)/30W(パルス)
2.92mmコネクタ

8GHz - 44GHz

High Gain
DRH0844

DRH0953

ダブルリジッド
ホーンアンテナ

超広帯域ホーンアンテナ
耐電力:15W(CW)/30W(パルス)
2.4mmコネクタ

9GHz - 53GHz

クワッドリジッドホーンアンテナ
QRH300

QRH300

クワッドリジッド
ホーンアンテナ

広帯域クワッドリジッドホーンアンテナ
耐電力:400W(CW)/750W(パルス)
Nコネクタ×2

300MHz - 4.5GHz

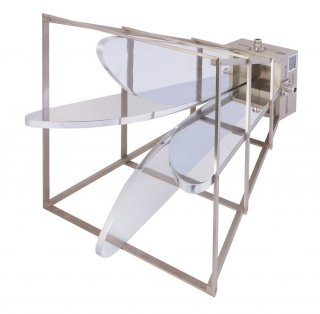

QRH400

QRH400

クワッドリジッド
ホーンアンテナ

広帯域クワッドリジッドホーンアンテナ
耐電力:200W(CW)/350W(パルス)
Nコネクタ×2

400MHz - 6GHz

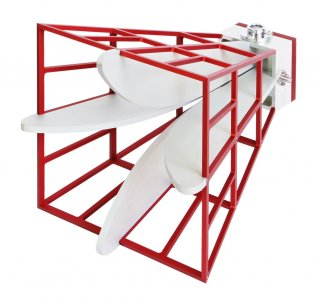

QRH11

QRH11

クワッドリジッド
ホーンアンテナ

広帯域クワッドリジッドホーンアンテナ
耐電力:100W(CW)/170W(パルス)
SMAコネクタ×2

730MHz - 11GHz

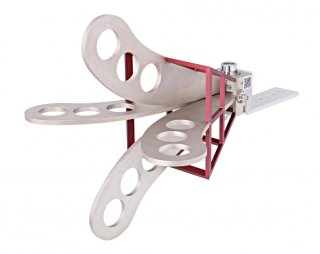

QRH18

QRH18

クワッドリジッド
ホーンアンテナ

広帯域クワッドリジッドホーンアンテナ
耐電力:100W(CW)/170W(パルス)
SMAコネクタ×2

1GHz - 18GHz

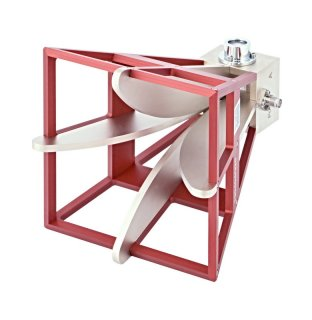

QRH20E

QRH20E

クワッドリジッド
ホーンアンテナ

広帯域クワッドリジッドホーンアンテナ
耐電力:20W(CW)/40W(パルス)
SMAコネクタ×2

1.7GHz - 20GHz

QRH40

QRH40

クワッドリジッド
ホーンアンテナ

広帯域クワッドリジッドホーンアンテナ
耐電力:10W(CW)/20W(パルス)
2.92mmコネクタ×2

4GHz - 40GHz

NEW!!

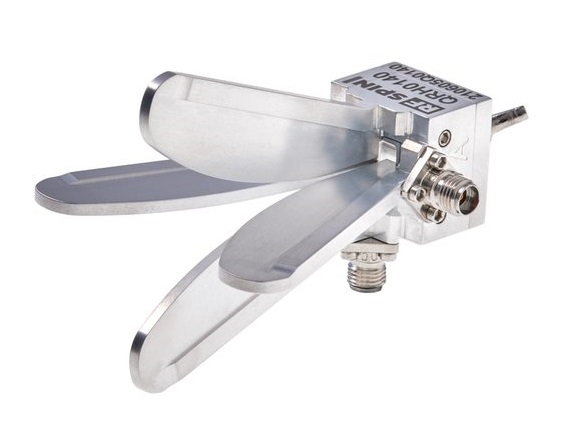

QRH0140

QRH0140

クワッドリジッド
ホーンアンテナ

超広帯域クワッドリジッドホーンアンテナ
耐電力:10W(CW)/20W(パルス)
2.92mmコネクタ×2

1GHz - 40GHz

QRH50E

QRH50E

クワッドリジッド
ホーンアンテナ

広帯域クワッドリジッドホーンアンテナ
耐電力:5W(CW)/10W(パルス)
2.4mmコネクタ×2

5GHz - 50GHz

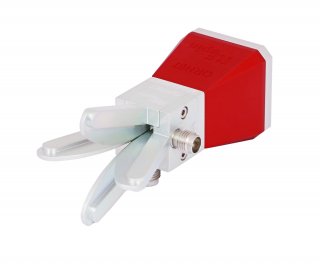

QRH67

QRH67E

クワッドリジッド
ホーンアンテナ

広帯域クワッドリジッドホーンアンテナ
耐電力:5W(CW)/10W(パルス)
1.85mmコネクタ×2

6GHz - 67GHz

標準ゲインホーンアンテナ

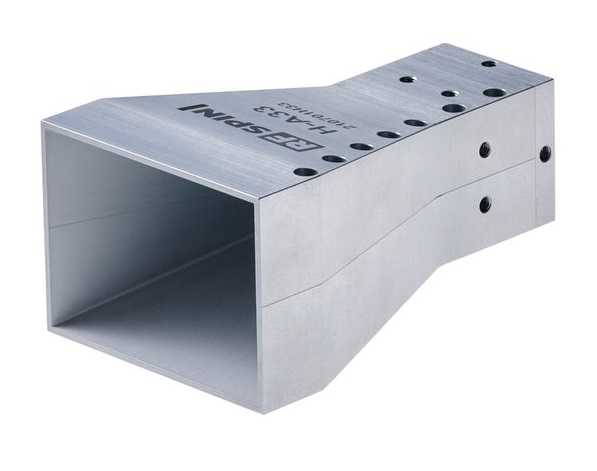

H-A40

H-A33

標準ゲイン
ホーンアンテナ

標準ゲインホーンアンテナ
ゲイン:18 - 21dBi
耐電力:15W(CW)/30W(パルス)
2.92mmコネクタ×2

22GHz - 33GHz

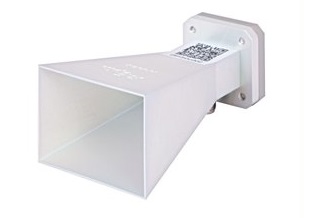

H-A40

H-A40

標準ゲイン
ホーンアンテナ

標準ゲインホーンアンテナ
ゲイン:18 - 21dBi
耐電力:15W(CW)/30W(パルス)
2.92mmコネクタ×2

(26)28GHz - 40GHz

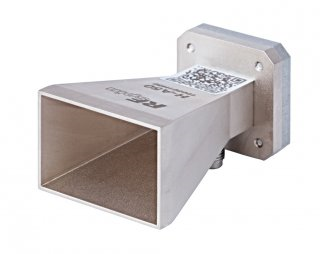

H-A50

H-A50

標準ゲイン
ホーンアンテナ

標準ゲインホーンアンテナ
ゲイン:19 - 21dBi
耐電力:10W(CW)/20W(パルス)
2.4mmコネクタ×2

(33)38GHz - 50GHz

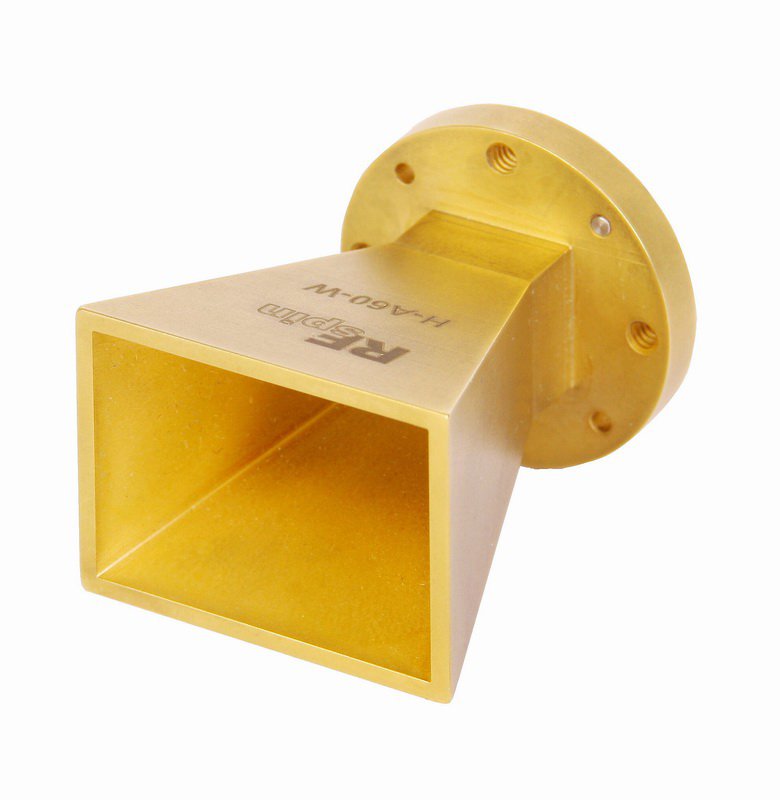

H-A60-W

H-A60-W

標準ゲイン
ホーンアンテナ

標準ゲインホーンアンテナ
ゲイン:19 - 21dBi
耐電力:150W(CW)/250W(パルス)
WR-19 UG-383/Uフランジ

40GHz - 60GHz

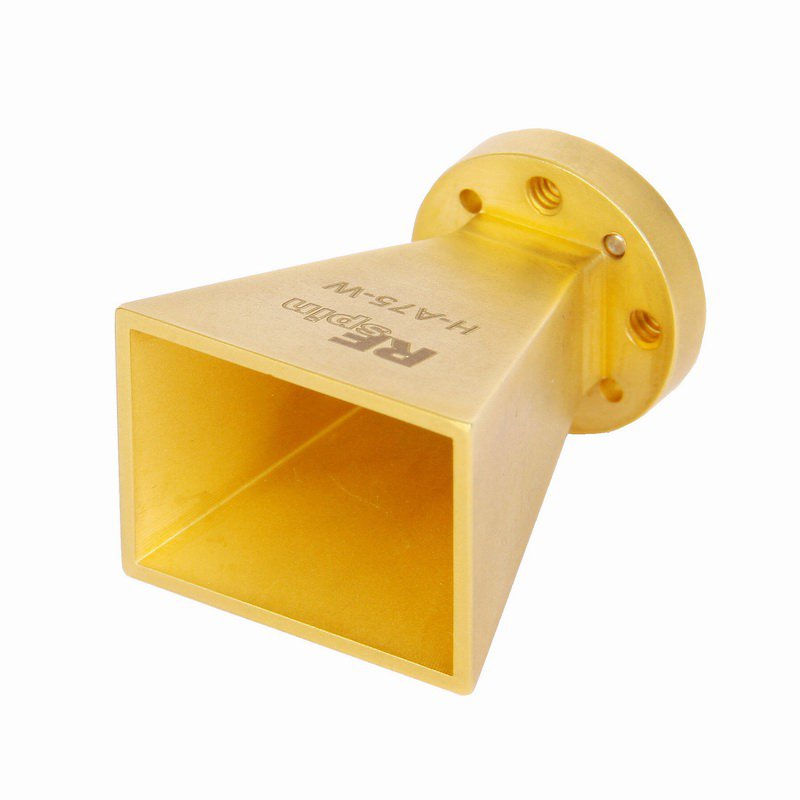

H-A75-W

H-A75-W

標準ゲイン
ホーンアンテナ

標準ゲインホーンアンテナ
ゲイン:19 - 21dBi
耐電力:150W(CW)/250W(パルス)
WR-15 UG-385/Uフランジ

50GHz - 75GHz

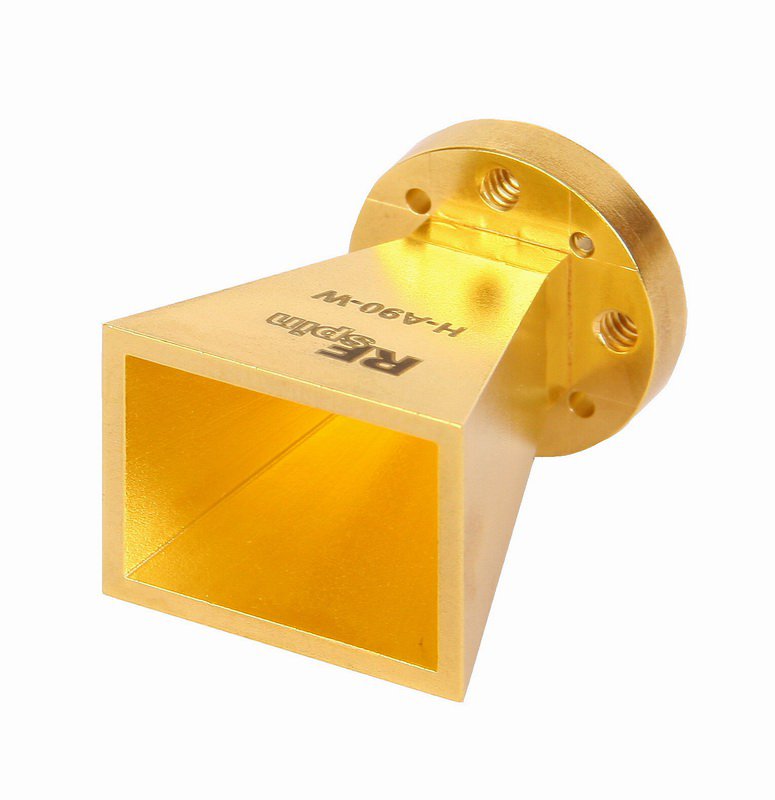

H-A90-W

H-A90-W

標準ゲイン
ホーンアンテナ

標準ゲインホーンアンテナ
ゲイン:19 - 21dBi
耐電力:150W(CW)/250W(パルス)
WR-12 UG-387/Uフランジ

60GHz - 90GHz

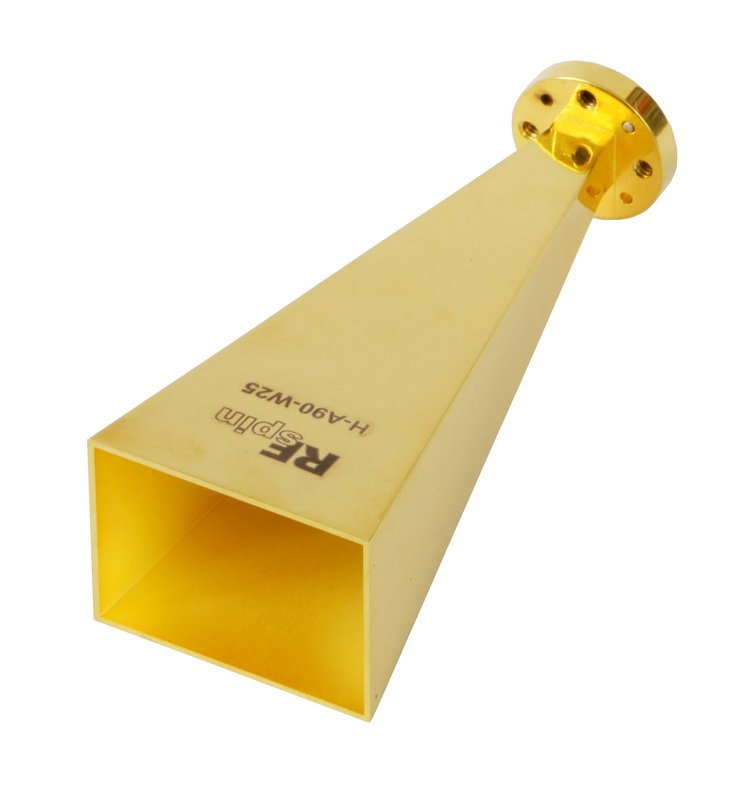

H-A90-W25

H-A90-W25

標準ゲイン
ホーンアンテナ

標準ゲインホーンアンテナ
ゲイン:24 - 26dBi
耐電力:150W(CW)/250W(パルス)
WR-12 UG-387/Uフランジ

60GHz - 90GHz

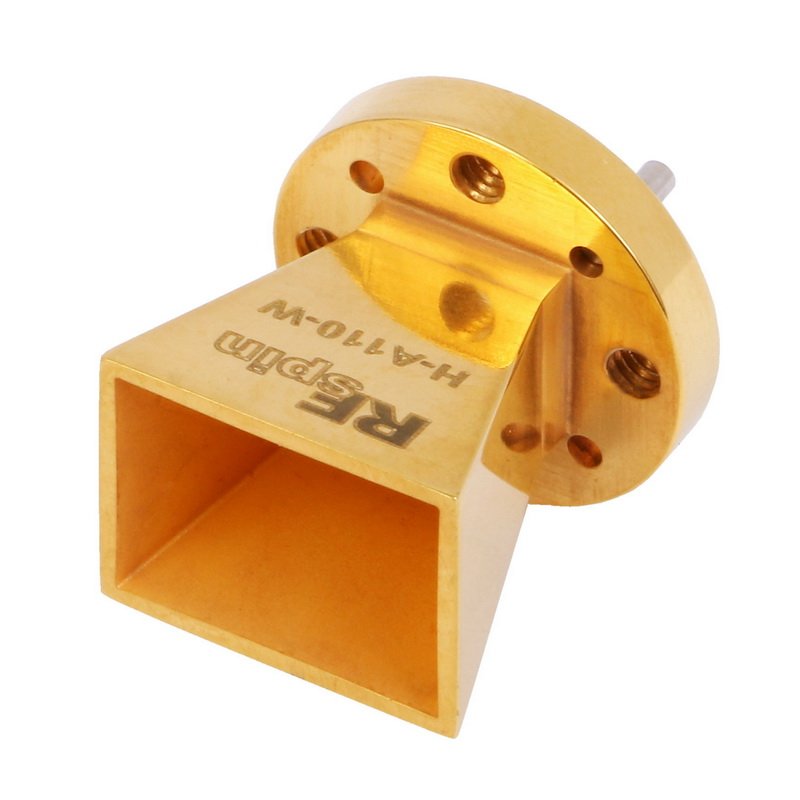

H-A110-W

H-A110-W

標準ゲイン
ホーンアンテナ

標準ゲインホーンアンテナ
ゲイン:19 - 21dBi
耐電力:150W(CW)/250W(パルス)
WR-10 UG-387/Uフランジ

75GHz - 110GHz

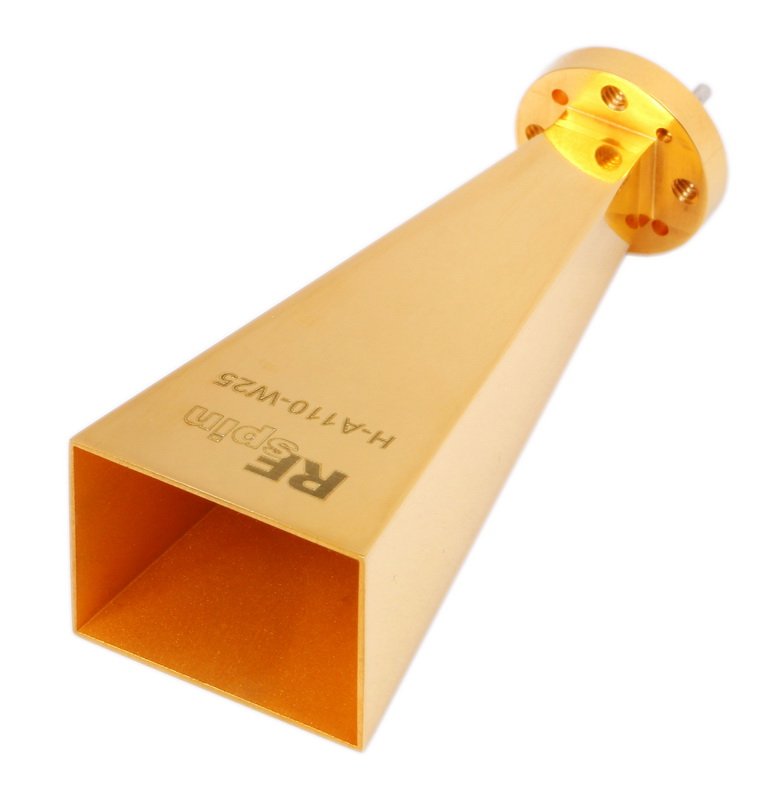

H-A110-W25

H-A110-W

標準ゲイン
ホーンアンテナ

標準ゲインホーンアンテナ
ゲイン:24 - 26dBi
耐電力:150W(CW)/250W(パルス)
WR-10 UG-387/Uフランジ

75GHz - 110GHz

導波管アダプタ
AWC19F

AWC19F

導波管アダプタ

導波管同軸変換アダプタ
WR-19⇔1.85mm変換
フランジ:UG-383/U-Mod
挿入損失:0.4dB

40GHz - 60GHz

AWC15F

AWC15F

導波管アダプタ

導波管同軸変換アダプタ
WR-15⇔1.85mm変換
フランジ:UG-385/U
挿入損失:0.6dB

50GHz - 67GHz

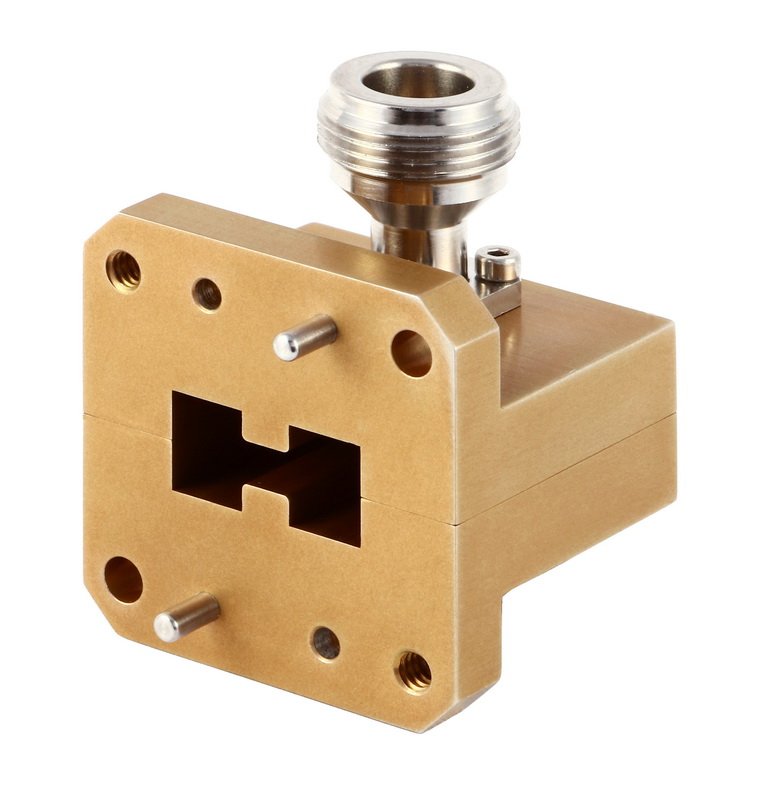

ADRWC750

ADRWC750

導波管アダプタ

ダブルリジッド導波管同軸変換アダプタ
WRD750⇔N/SMA変換
フランジ:FPWRD750D24
挿入損失:0.4dB

7.5GHz - 18GHz

COM-Power社製品

外観写真 型番 種類 主な仕様 周波数
バイコニカルアンテナ

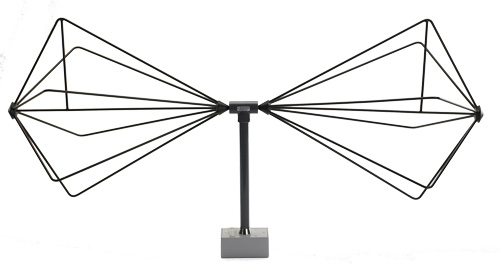

AB-900A

AB-900A

バイコニカル
アンテナ

耐電力:50W
Nコネクタ

25MHz - 300MHz

ABF-900A

ABF-900A

バイコニカル
アンテナ

折り畳み式
耐電力:50W
Nコネクタ

25MHz - 300MHz

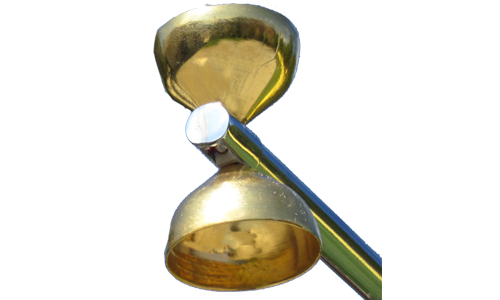

ABM-6000

ABM-6000

バイコニカル
アンテナ

小型バイコニカルアンテナ
耐電力:50W
Nコネクタ
CISPR 16-1-4 sVSWR測定用

1GHz - 6GHz

ログペリオディックアンテナ

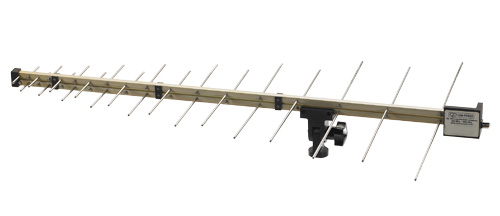

AL-100

AL-100

ログペリ
アンテナ

耐電力:50W
Nコネクタ

300MHz - 1GHz

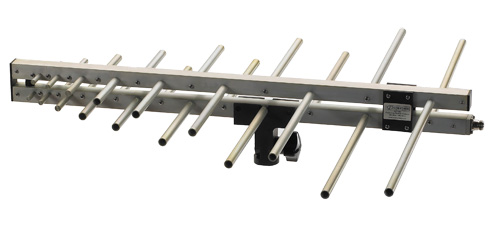

ALP-100

ALP-100

ログペリ
アンテナ

ハイパワー対応
耐電力:500W
Nコネクタ

200MHz - 1GHz

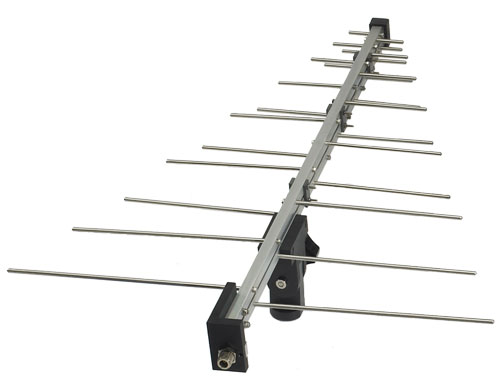

ALC-100

ALC-100

ログペリ
アンテナ

コンパクトタイプ
耐電力:50W
Nコネクタ

300MHz - 1GHz

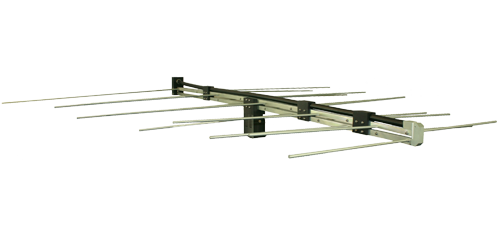

ALMF-80120

ALMF-80120

ログペリ
アンテナ

ハイパワータイプ
耐電力:2.5kW
7/16 DINコネクタ

88MHz - 108MHz

ダイポールアンテナ
AL-100

AD-100A

チューンド
ダイポール
アンテナセット

BNCコネクタ

30MHz - 1GHz

コンビログアンテナ

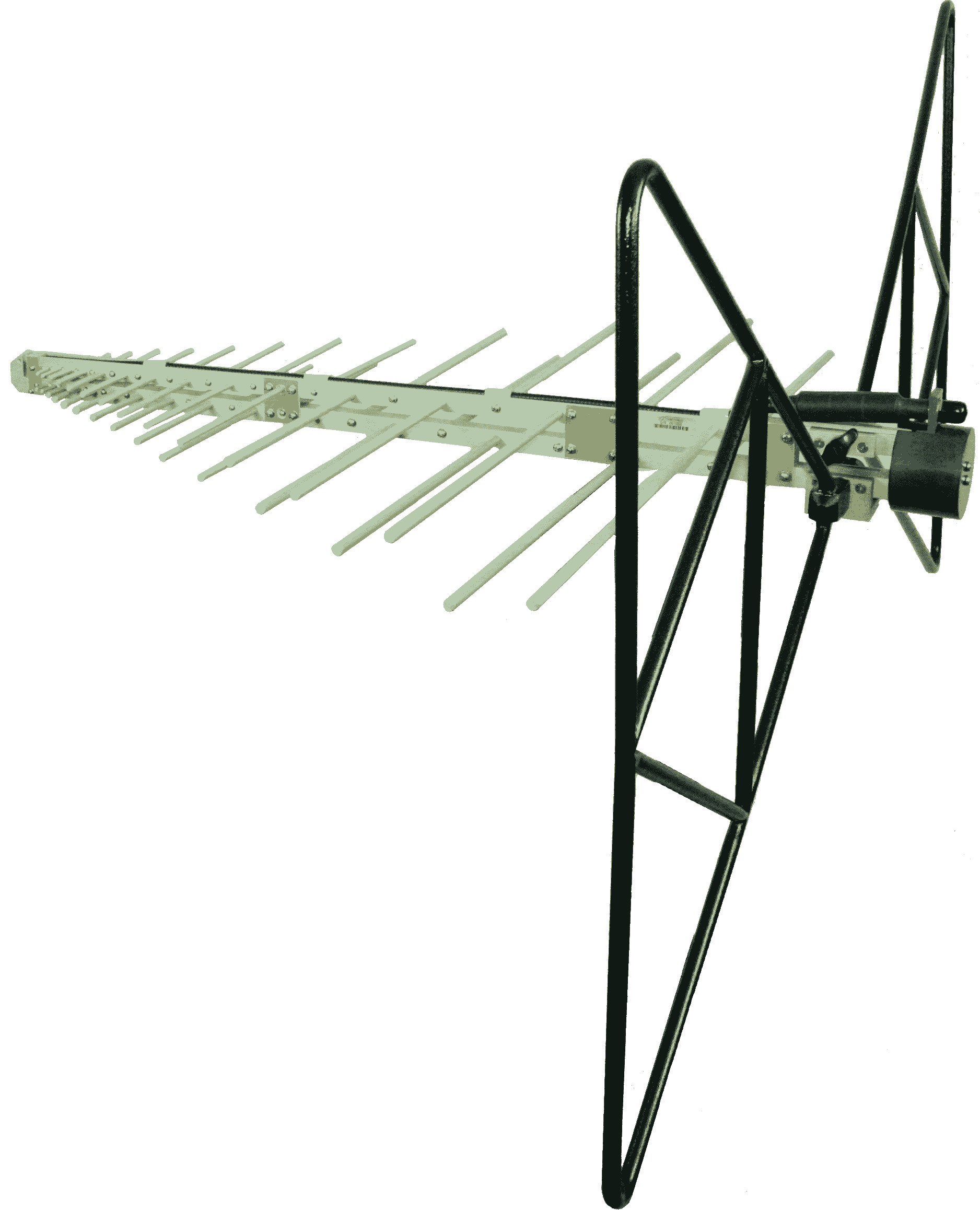

AC-220

AC-220

ログペリ
バイコニカル
コンビアンテナ

ハイブリッドアンテナ
耐電力:500W
Nコネクタ

20MHz - 2GHz(Rx)
80MHz - 2GHz(Tx)

アクティブループアンテナ

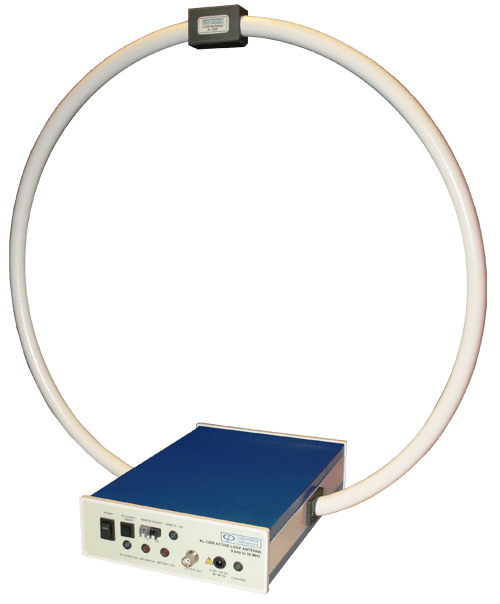

AL-130R

AL-130R

アクティブ
ループアンテナ

ループ径:50cm
バッテリー駆動
リモートコントロール機能
BNCコネクタ

9kHz - 30MHz

ホーンアンテナ

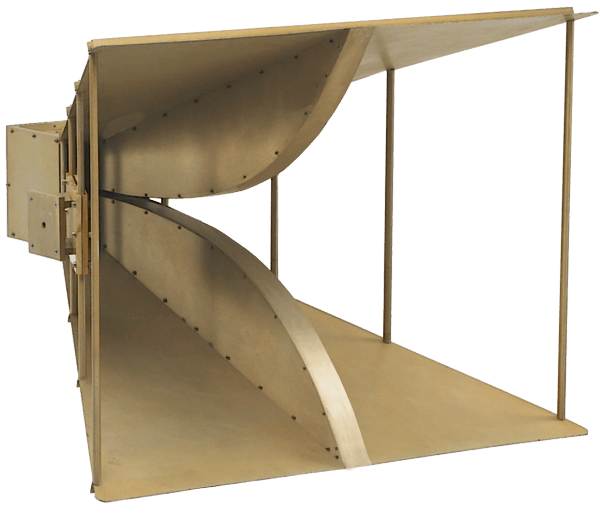

AH-220

AH-220

ダブルリジッド
ホーンアンテナ


広帯域ホーンアンテナ
耐電力:800W
Nコネクタ

200MHz - 2GHz

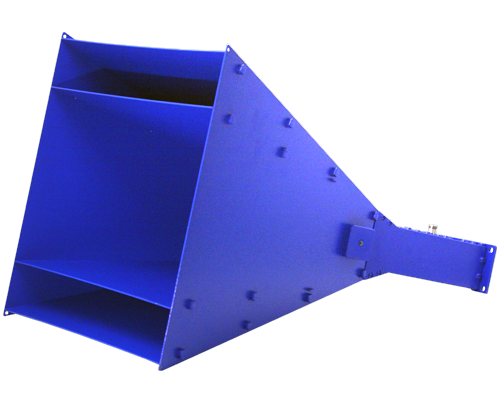

AH-8055

AH-8055

ホーンアンテナ


ハイゲインホーンアンテナ
平均ゲイン:18.8dBi 耐電力:450W
Nコネクタ

800MHz - 5GHz

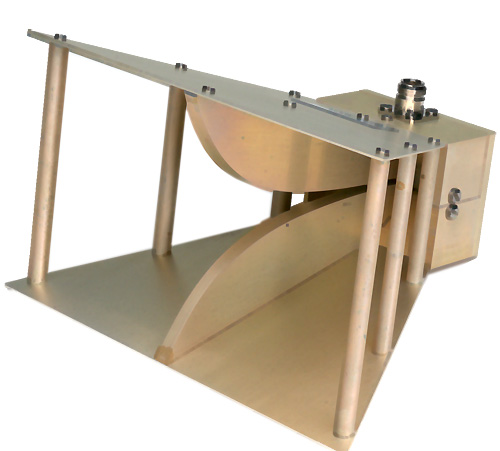

AH-118

AH-118

ダブルリジッド
ホーンアンテナ


広帯域ホーンアンテナ
平均ゲイン:9.1dBi 耐電力:300W
Nコネクタ

1GHz - 18GHz

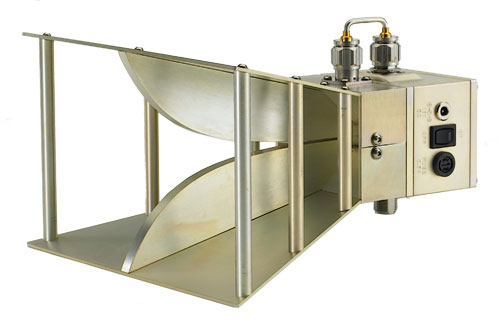

AHA-118

AHA-118

アクティブ
ダブルリジッド
ホーンアンテナ


アクティブ広帯域ホーンアンテナ
平均ゲイン:48.6dBi(40dBプリアンプ内蔵)
Nコネクタ

1GHz - 18GHz

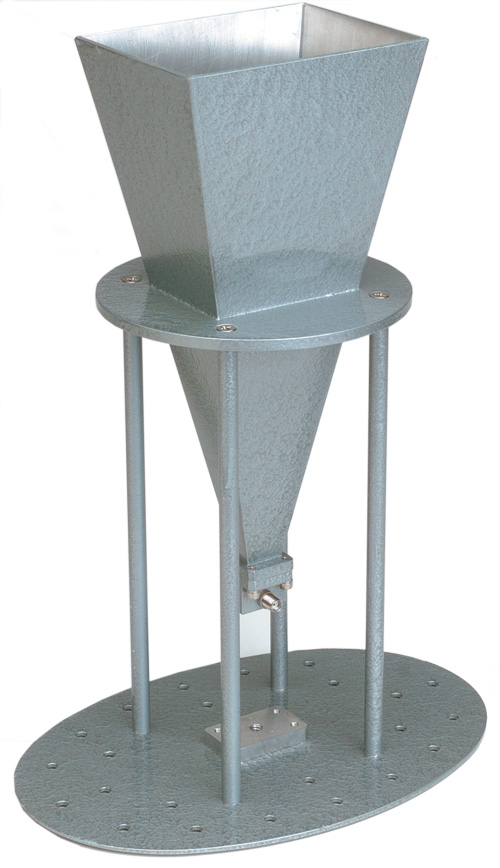

AH-826

AH-826

標準ゲイン
ホーンアンテナ


標準ゲインホーンアンテナ
ゲイン:23.4〜25.6dBi
耐電力:10W/200W(同軸アダプタ有り/無し)
SMAコネクタ

18GHz - 26.5GHz

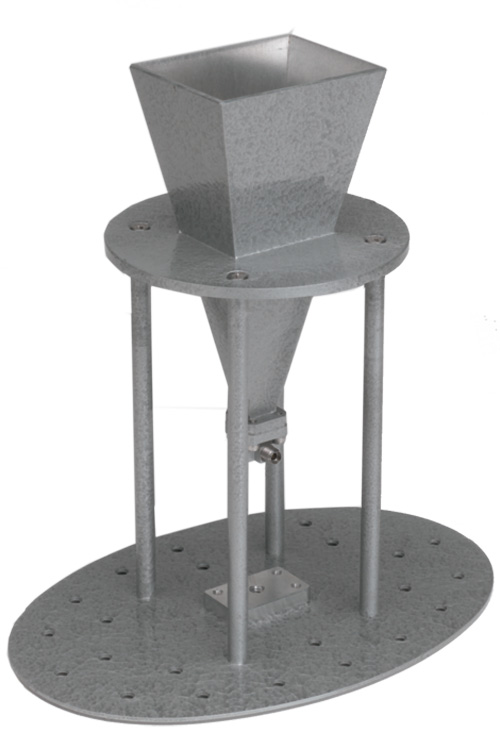

AH-640

AH-640

標準ゲイン
ホーンアンテナ


標準ゲインホーンアンテナ
ゲイン:21.6〜23.1dBi
耐電力:10W/200W(同軸アダプタ有り/無し)
2.92mmコネクタ

26.5GHz - 40GHz

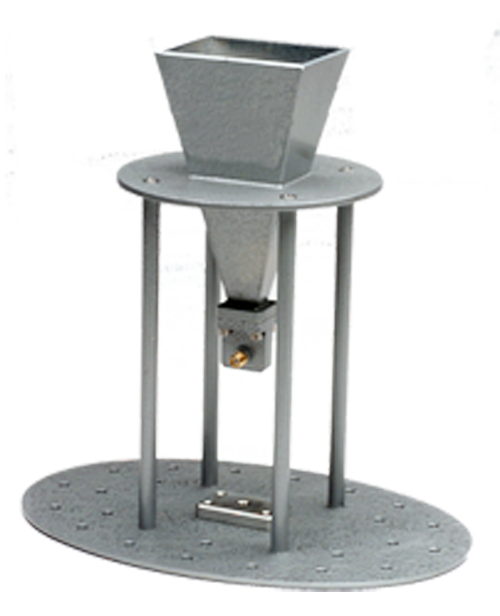

AH-840

AH-840

標準ゲイン
ホーンアンテナ


標準ゲインホーンアンテナ
ゲイン:19.1〜23.6dBi
耐電力:10W/200W(同軸アダプタ有り/無し)
2.92mmコネクタ

18GHz - 40GHz

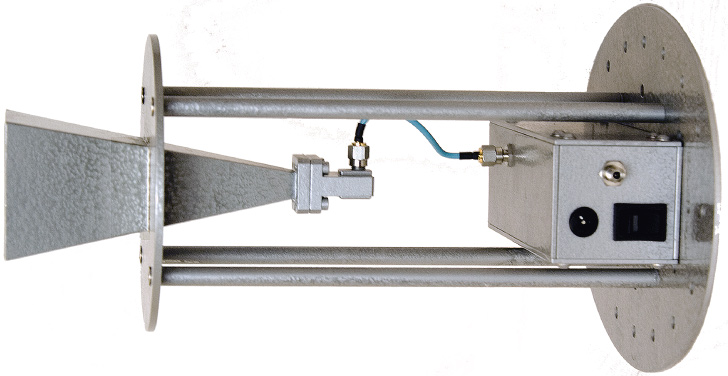

AHA-840

AHA-840

アクティブ
ホーンアンテナ


アクティブ標準ゲインホーンアンテナ
ゲイン:55〜65dBi(プリアンプゲイン含む)
2.92mmコネクタ

18GHz - 40GHz

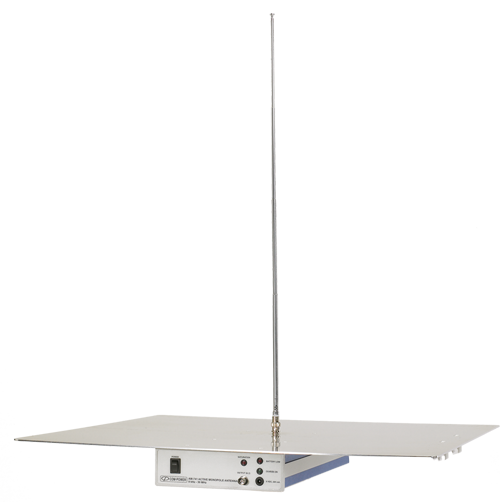

AM-741

AM-741

アクティブ
ロッドアンテナ


アクティブロッドアンテナ
測定レンジ:7dBμV〜110dBμV
MIL-STD-461, RTCA DO-160, CISPR 25対応
Nコネクタ

9kHz - 30MHz

AM-741R

AM-741R

アクティブ
ロッドアンテナ


リモートコントロールアクティブロッドアンテナ
測定レンジ:7dBμV〜110dBμV
MIL-STD-461, RTCA DO-160, CISPR 25対応
Nコネクタ

9kHz - 30MHz

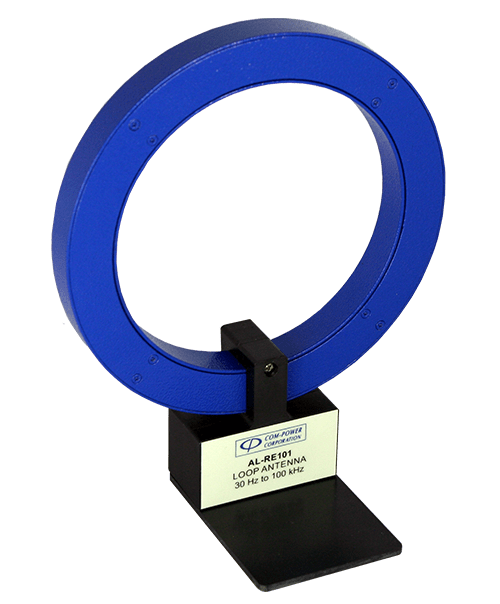

AL-RE101

AL-RE101

ループアンテナ


MIL-STD-461 RE101対応ループアンテナ
ターン数:36
使用ワイヤ:7 Strand, 41 AWG Litz
BNCコネクタ

30Hz - 100kHz

AL-RS101

AL-RS101

ループアンテナ

MIL-STD-461 RS101対応送受信アンテナセット

30Hz - 100kHz

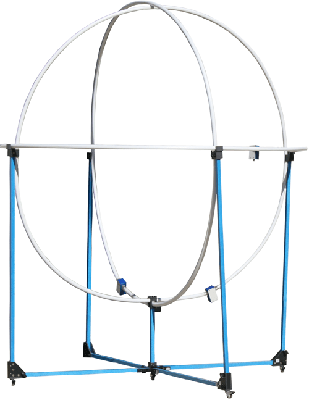

ALT-930-2M-2

ALT-930-2M-2

ラージループ
アンテナ

CISPR15/EN55015対応照明機器用ループアンテナ

9kHz - 30MHz

バナースペース

ネクステム株式会社

〒537-0025
大阪府大阪市東成区中道3-15-16
毎日東ビル2F

TEL 06-6977-7027
FAX 06-6977-7030
