プリアンプについて

EMCのエミッション測定において、測定対象となる信号はμVレベルの非常に微弱な信号となります。測定系に十分な感度やダイナミックレンジが無い場合、信号の増幅が必要となります。
プリアンプは微弱な信号を増幅する事でレシーバ等の受信機で検知できるレベルに信号を持ち上げる役目を果たします。
プリアンプには様々なメーカーの製品がありますが、EMC測定では特にリニアリティ(線形性)と低ノイズ性が求められます。
当社では長年の経験と世界での実績を基に、エミッション測定に最適な米国SONOMA Instrument社、ドイツSchwarzbeck社及び米国COM-Power社製プリアンプをご提案致します。


主要取扱メーカー 一覧

SONOMA

Sonoma Instrument社
Schwarzbeck

Schwarzbeck Mess Elektronik社
COM-Power

COM-Power社

SONOMA Instrument社製品(ベンチトップ型)

外観写真 型番 特徴/用途 主な仕様 周波数
SONOMA Amps

310N

低ノイズ
EMC測定
研究開発

Agilent 11909A代替品
EMI測定に最適


ゲイン:32 dB(Typical)
P1 dB:+10 dBm
ノイズフィギュア:2.5 dB
リニア動作最大入力:約±25 mV
コネクタ:N型
電源:AC駆動
質量:約1.5 kg

9kHz - 1GHz

NEW!!
321

ハイパワー
広帯域
高ダイナミックレンジ
研究開発

Agilent/HP 8447E代用可
ローカルオシレータ駆動に最適


ゲイン:28.5 dB(Typical)
P1 dB:+20 dBm (100 mW)
ノイズフィギュア:6.5 dB
リニア動作最大入力:84 mV r.m.s.
コネクタ:N型
電源:AC駆動
質量:約1.5 kg

9kHz - 2GHz

317

ハイゲイン
EMC測定
研究開発

ゲイン:38 dB(Typical)
P1 dB:+15 dBm
ノイズフィギュア:4.8 dB
リニア動作最大入力:約±22 mV
コネクタ:N型
電源:AC駆動
質量:約1.5 kg

10kHz - 2.5GHz

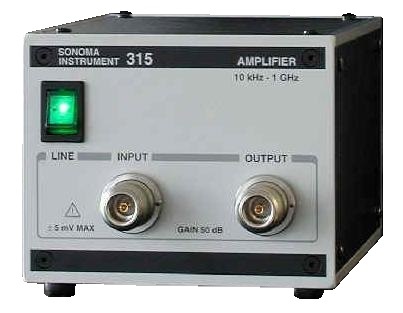

315

ハイゲイン
低ノイズ
EMC測定
研究開発

ゲイン:51 dB(Typical)
P1 dB:+15 dBm
ノイズフィギュア:2.5 dB
リニア動作最大入力:約±5 mV
コネクタ:N型
電源:AC駆動
質量:約1.5 kg

10kHz - 1GHz

330

多用途

ゲイン:20 dB(Typical)
P1 dB:+9.7 dBm
ノイズフィギュア:8 dB
コネクタ:N型
電源:AC駆動
質量:約1.5 kg

10kHz - 2.5GHz

352

広帯域
信号増幅
研究開発

ゲイン:26 dB(Typical)
P1 dB:+10 dBm
ノイズフィギュア:6 dB
リニア動作最大入力:約±50 mV
コネクタ:N型
電源:AC駆動
質量:約1.5 kg

10kHz - 5GHz

354

高速動作
パルス測定

ゲイン:19 dB(Typical)
P1 dB:+15 dBm
ノイズフィギュア:4.8 dB
リニア動作最大入力:約±190 mV
コネクタ:N型
電源:AC駆動
質量:約1.5 kg

10kHz - 3GHz

Schwarzbeck社製品(アンテナ直結型)

外観写真 型番 特徴/用途 主な仕様 周波数

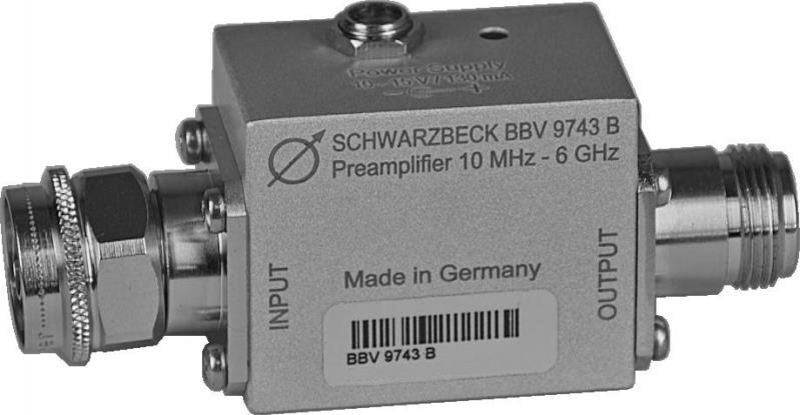

BBV 9743 B

BBV 9743 B

EMC測定
広帯域
低ノイズ
アンテナ直結

ゲイン:28 dB(Typical)
ノイズフィギュア:2.7 dB
リニア動作最大入力:約-20 dBm
コネクタ:N型
電源:DC駆動(ACアダプタ)
質量:約150 g

10MHz - 6GHz

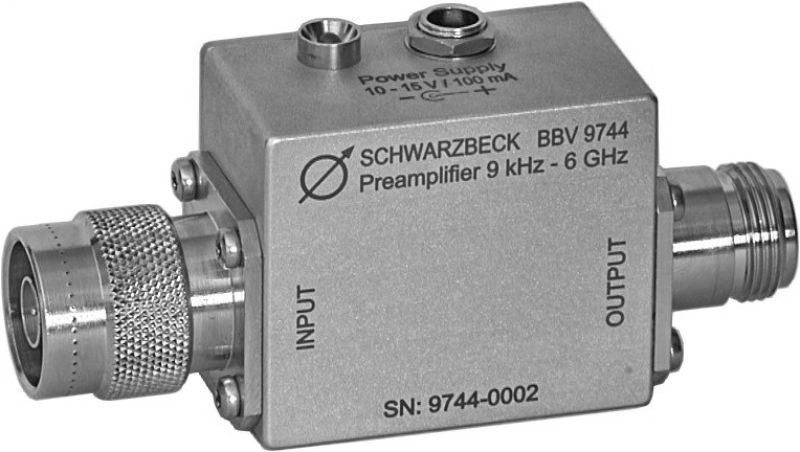

BBV 9744

BBV 9744

EMC測定
超広帯域
低ノイズ
アンテナ直結

ゲイン:28 dB(Typical)
ノイズフィギュア:2.5 dB
リニア動作最大入力:約-20 dBm
コネクタ:N型
電源:DC駆動(ACアダプタ)
質量:約160 g

9kHz - 6GHz

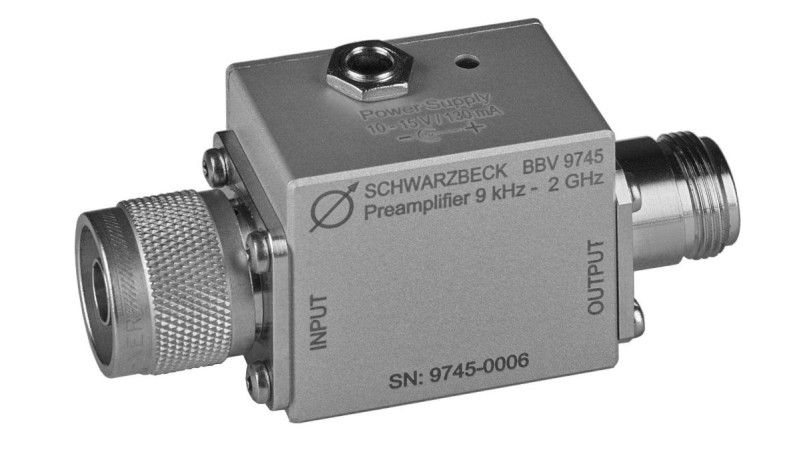

BBV 9745

BBV 9745

EMC測定
広帯域
低ノイズ
アンテナ直結

ゲイン:30 dB(Typical)
ノイズフィギュア:2.5 dB
リニア動作最大入力:約-22 dBm
コネクタ:N型
電源:DC駆動(ACアダプタ)
質量:約150 g

9kHz - 2GHz

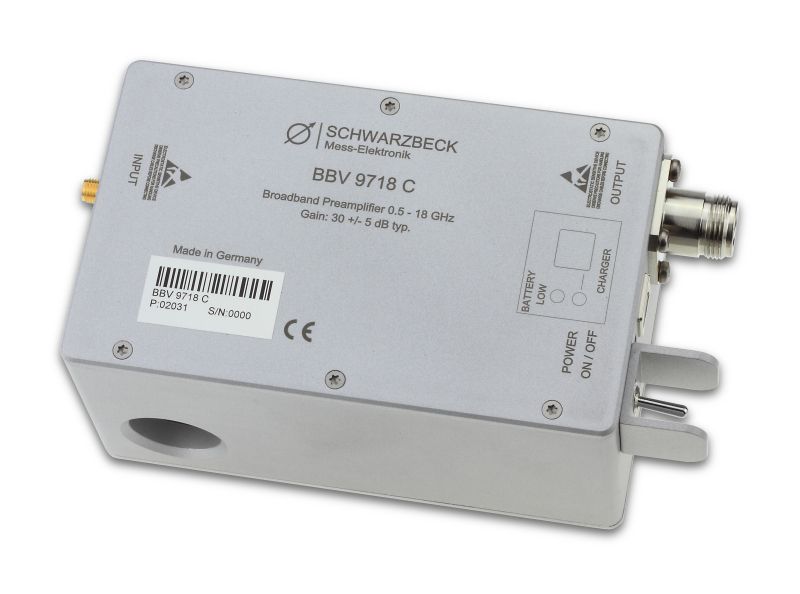

BBV 9718 C

BBV 9718 C

EMC測定
広帯域
低ノイズ
φ22mmアンテナ直結

ゲイン:30 dB(Typical)
ノイズフィギュア:2 dB
リニア動作最大入力:約-20 dBm
入力コネクタ:SMA
出力コネクタ:N型
電源:充電式(USB-B)
質量:約1 kg

1GHz - 18GHz

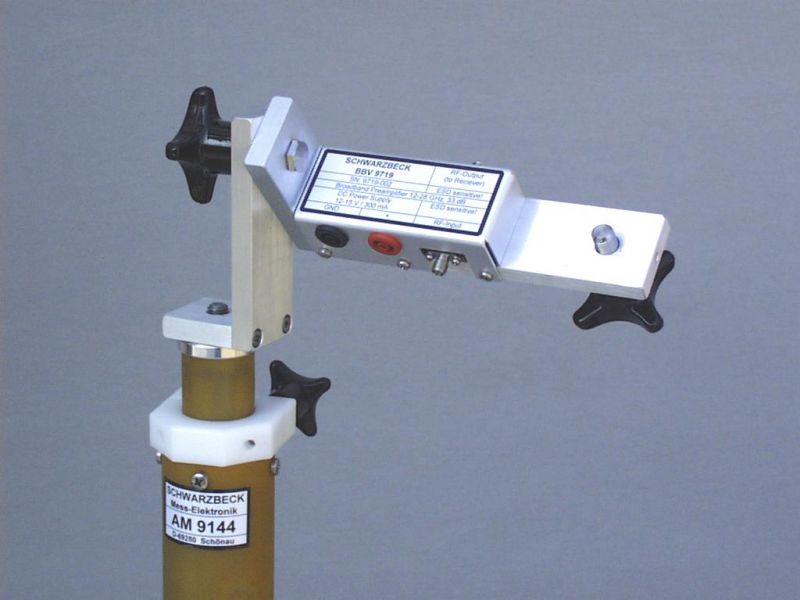

BBV 9719

BBV 9719

EMC測定
広帯域
低ノイズ
アンテナ直結

ゲイン:33 dB(Typical)
ノイズフィギュア:3.5 dB
リニア動作最大入力:約-20 dBm
コネクタ:SMA
電源:12〜15 V DC駆動(専用電源)
質量:約150 g

18GHz - 26.5GHz

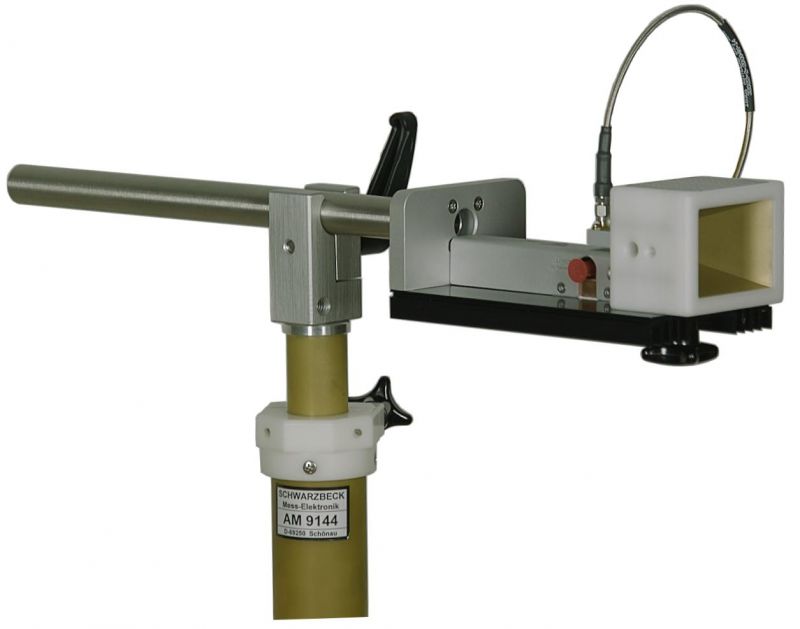

BBV 9721

BBV 9721

EMC測定
広帯域
低ノイズ
アンテナ直結

ゲイン:30 dB(Typical)
ノイズフィギュア:5.5 dB
リニア動作最大入力:約-20 dBm
コネクタ:2.92mm(K型)
電源:専用電源
質量:約860 g

18GHz - 40GHz

COM-Power社製品(バッテリー駆動/フィールド測定向け)

外観写真 型番 特徴/用途 主な仕様 周波数

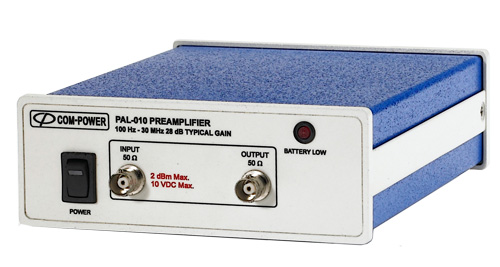

PAL-010

PAL-010

EMC測定
広帯域
低ノイズ

ゲイン:28 dB(Typical)
ノイズフィギュア:1.9 dB
コネクタ:BNC
電源:バッテリー駆動(ACアダプタ充電式)
質量:約1.5 kg

100Hz - 30MHz

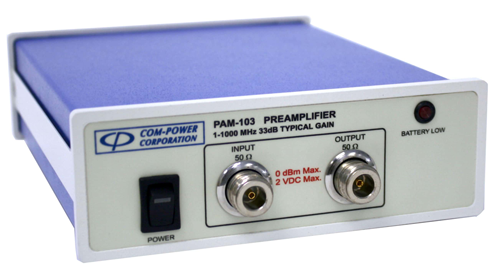

PAM-103

PAM-103

EMC測定
広帯域

ゲイン:33 dB(Typical)
ノイズフィギュア:3.3 dB
コネクタ:N型
電源:バッテリー駆動(ACアダプタ充電式)
質量:約1.5 kg

1MHz - 1GHz

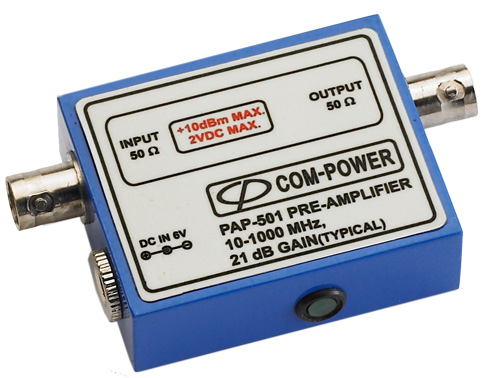

PAP-501

PAP-501

EMC測定
小型・広帯域

ゲイン:21 dB(Typical)
ゲインフラットネス:±2 dB
コネクタ:N型
電源:ACアダプタ
質量:約0.5 kg

10MHz - 1GHz

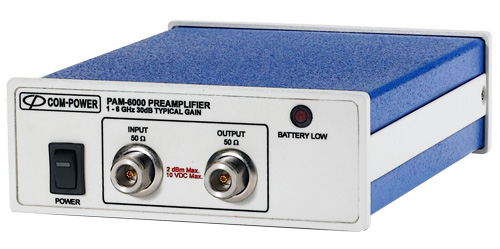

PAM-6000

PAM-6000

EMC測定
広帯域

ゲイン:30 dB(Typical)
ノイズフィギュア:4 dB
コネクタ:N型
電源:バッテリー駆動(ACアダプタ充電式)
質量:約1.5 kg

1GHz - 6GHz

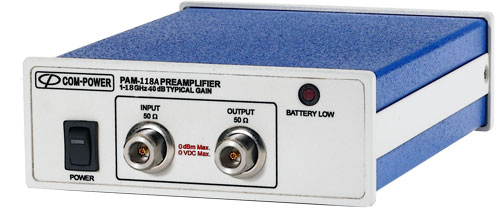

PAM-118A

PAM-118A

EMC測定
広帯域

ゲイン:40 dB(Typical)
ノイズフィギュア:3 dB
コネクタ:N型
電源:バッテリー駆動(ACアダプタ充電式)
質量:約1.5 kg

0.5GHz - 18GHz

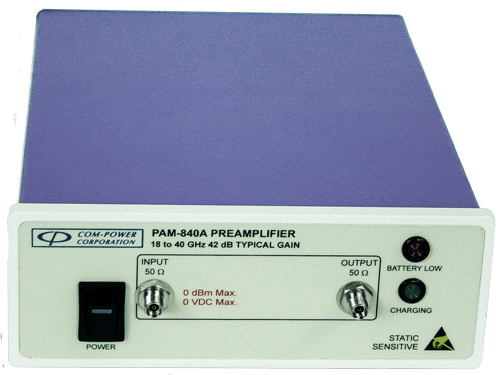

PAM-840A

PAM-840A

EMC測定
広帯域

ゲイン:37 dB(Typical)
ノイズフィギュア:5 dB
コネクタ:2.92mm(K)型
電源:バッテリー駆動(ACアダプタ充電式)
質量:約1.2 kg

18GHz - 40GHz
